Коротко об Ethernet-сети
Протокол Ethernet является самым широко применяемым сетевым
протоколом. Сети, работающие на базе протокола Ethernet,
называются Ethernet-сетями. Протокол Ethernet обеспечивает
передачу данных на скоростях 10 Мбит/с, 100 Мбит/с или более
высоких. Сетевой коммутатор ZyXEL работает на скоростях 10
и 100 Мбит/с и оснащен функцией автосогласования скорости.
Коммутатор автоматически определяет скорость каждого сетевого
подключения и использует максимальную из возможных скоростей.
Любое совместимое с Ethernet-сетью устройство
будет иметь один или несколько портов Ethernet.
Примерами таких сетевых устройств могут быть:
Модемы ADSL или другие широкополосные модемы
Интернет-центры
Компьютеры с сетевыми адаптерами
Сетевые коммутаторы и концентраторы.
Сетевые устройства соединяются между собой при помощи
специальных сетевых кабелей. Ethernet-кабель по внешнему виду
напоминает телефонный, но имеет более широкий коннектор.
Отличить кабель Ethernet от телефонного кабеля можно по числу
контактов на коннекторе. Коннектор кабеля Ethernet (RJ-45)
имеет восемь контактов, в то время как коннектор телефонного
кабеля (RJ-11) может иметь два, четыре или шесть контактов.
Прямой и перекрещенный сетевые кабели
В сетевом кабеле Ethernet данные передаются и принимаются
через определенные провода. В зависимости от расположения
приемо-передающих проводов различают прямой и
перекрещенный типы кабелей Ethernet. В прямом кабеле порядок
следования цветных проводов одинаковый с обеих сторон
кабеля. В перекрещенном кабеле порядок следования цветных

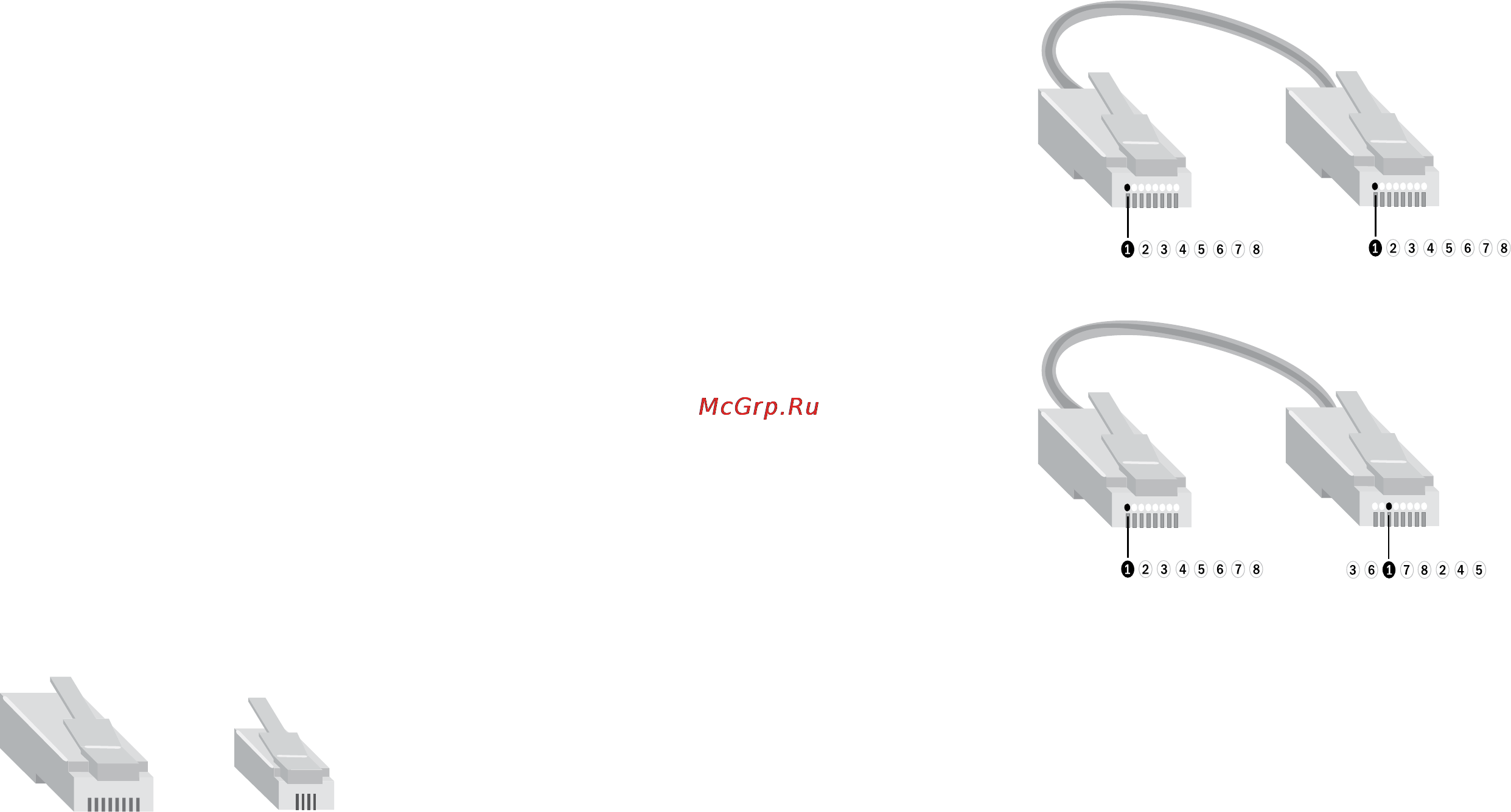

проводов отличается с двух сторон. Следующая иллюстрация
поясняет различия между двумя типами Ethernet-кабелей.
�
�
�
�
Коннектор RJ-45
кабеля Ethernet
Коннектор RJ-11
телефонного кабеля
Сетевой коммутатор ZyXEL может работать с обоими типами кабелей.
Коммутатор автоматически определяет тип кабеля, который вы
используете, и подстраивается соответствующим образом.
Подключение устройств
Когда вы подключаете к коммутатору ADSL-модем или другой
широкополосный модем, важно использовать тот кабель, который
шел в поставке модема, или кабель аналогичного типа. Многие старые
модемы используют перекрещенный кабель для подключения к сети. За
дополнительной информацией обратитесь к документации на модем.
Прямой
кабель Ethernet
Перекрещенный
кабель Ethernet
