PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
12

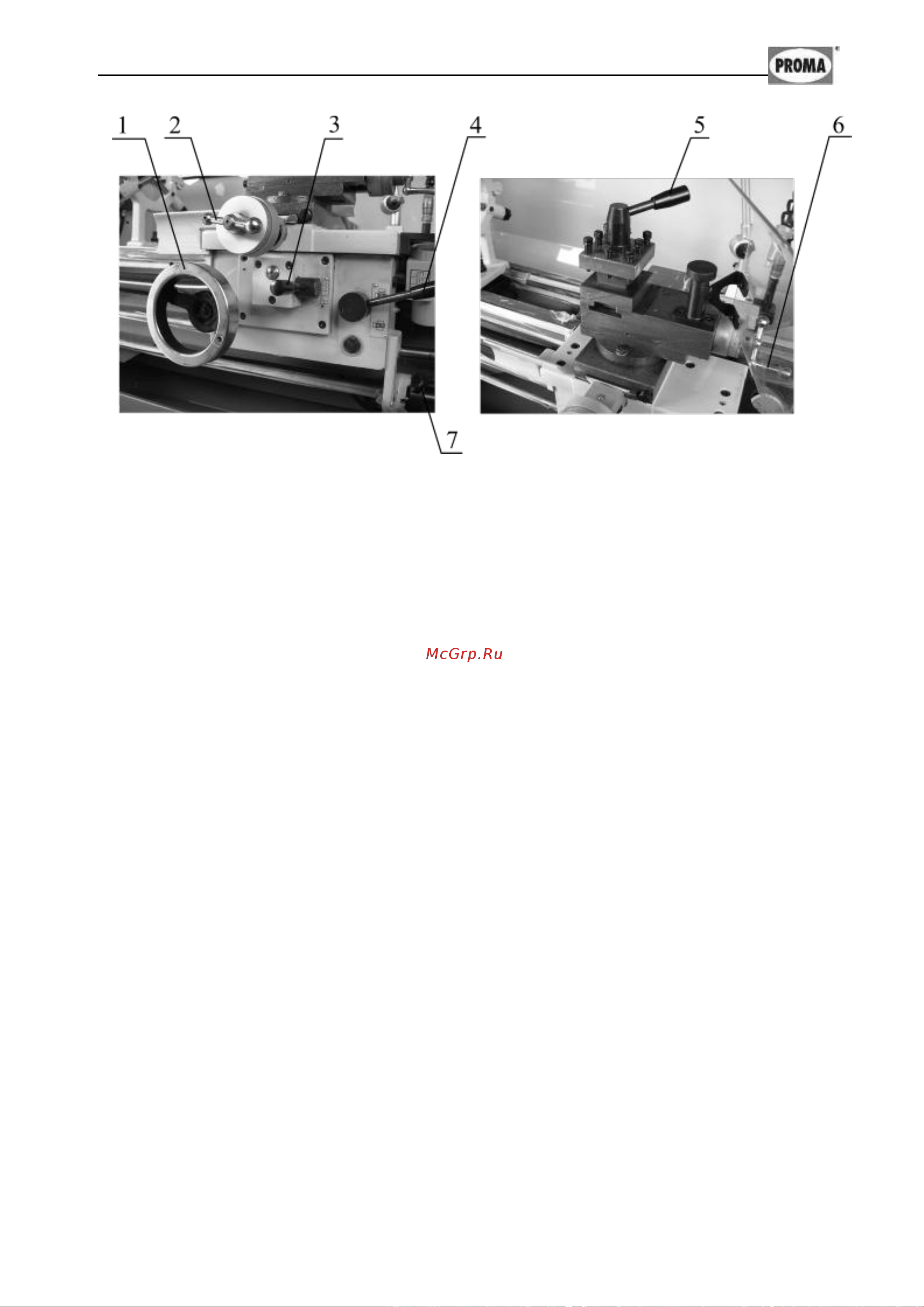

Рисунок 7
Органы управления фартука и суппорта (см. рис.7)
Маховик ручного перемещения каретки 1: Вращение против часовой
стрелки – перемещение каретки влево. Вращение по часовой стрелке – перемеще-
ние каретки вправо.
Рукоятка ручного перемещения поперечных салазок суппорта 2: Враще-
ние по часовой стрелке – перемещение салазок вперед. Вращение против часовой
стрелки – перемещение салазок назад.
Рукоятка управления механическими перемещениями каретки и попе-
речных салазок суппорта 3: Перемещение рукоятки вниз – перемещение карет-
ки. Перемещение рукоятки вверх – перемещение поперечных салазок суппорта.
Среднее положение – нейтральное. Направление механических перемещений ка-
ретки и поперечных салазок суппорта изменяется рукояткой 1 (см.рис 8).
Рукоятка включения и выключения гайки ходового винта 4: Поворот
вниз – включение гайки. Поворот вверх – выключение гайки.
Рукоятка зажима резцедержателя 5: Вращение против часовой стрелки –
открепление резцедержателя. Вращение по часовой стрелке – закрепление резце-
держателя. Поворот резцедержателя осуществляется рукой против часовой стрел-
ки.
Рукоятка ручного перемещения верхних салазок суппорта 6: Вращение
по часовой стрелке – перемещение салазок влево. Вращение против часовой
стрелки – перемещение салазок вправо.
Рукоятка включения вращения шпинделя 7: Включение вверх – шпиндель
вращается по часовой стрелке, прямое вращение шпинделя (смотреть со стороны
задней бабки). Включение вниз шпиндель вращается против часовой стрелки, об-
ратное вращение шпинделя (смотреть со стороны задней бабки). Среднее положе-
ние – остановка шпинделя.
Внимание!: При включении гайки ходового винта рукоятка 3 должна нахо-
диться в нейтральном положении, а при включении механических перемещений
