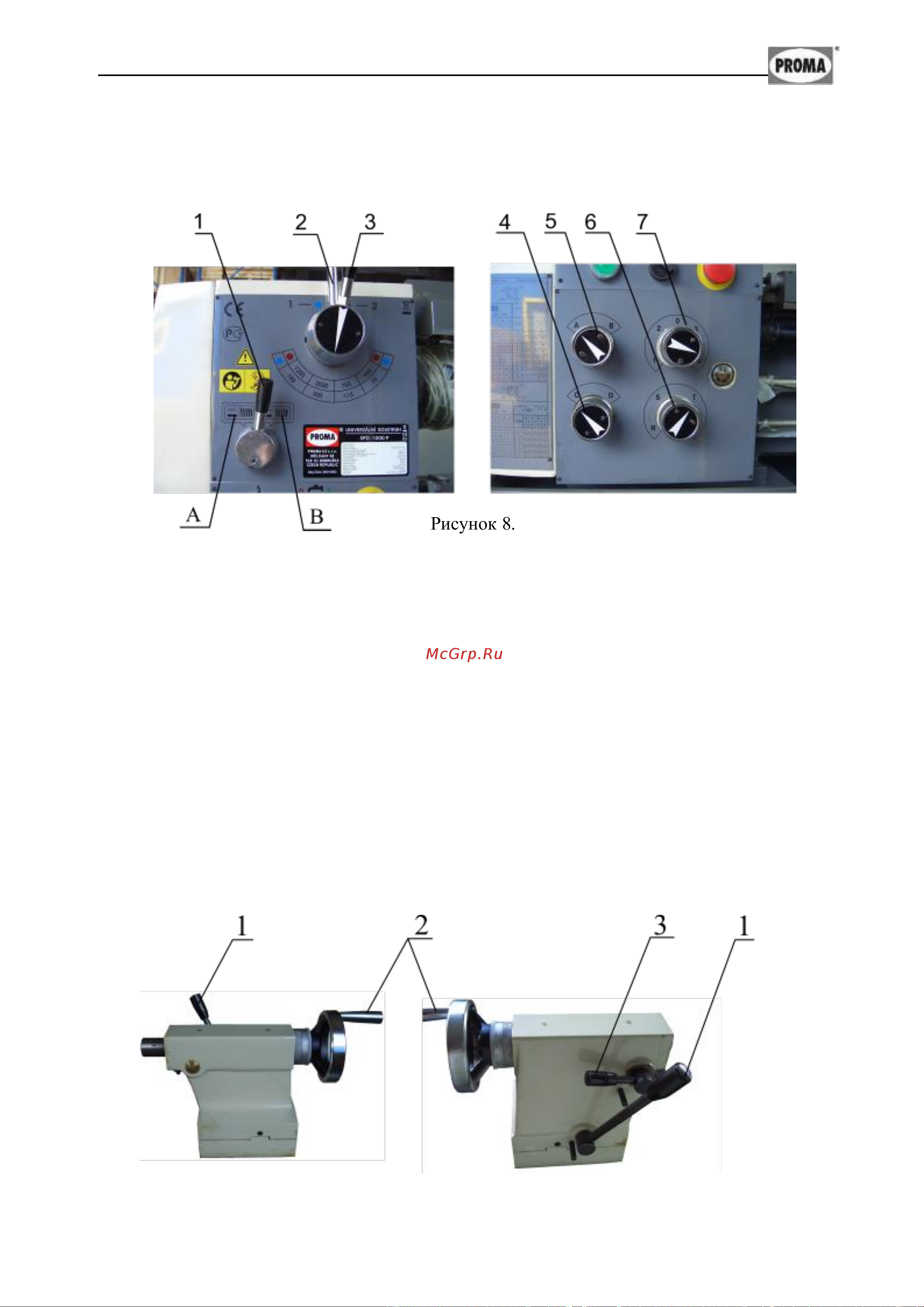

Рисунок 8.

каретки или поперечных салазок суппорта гайка ходового винта должна быть вы-

ключена.

Органы управления коробки скоростей и коробки подач (см. рис. 8).

Рукоятка изменения направления вращения ходового вала и ходового

винта 1: Имеет два фиксированных положения. При прямом вращении шпинделя

положение А – правое вращение, положение В – левое вращение.

Рукоятки установки числа оборотов шпинделя 2 и 3: Рукоятка 2 имеет два

фиксированных положения. Рукоятка 3 имеет четыре фиксированных положения.

Рукоятки установки величины подачи и шага резьбы 4, 5, 6 и 7: Рукоятки

4 и 5 - два фиксированных положения. Рукоятка 6 – четыре фиксированных по-

ложений. Рукоятка 7 – пять фиксированных положений.

Внимание! – Все рукоятки переключать при выключенном вращении

шпинделя. При затруднении включения вручную проверните шпиндель.

Будьте предельно осторожны. При включении рукоятки обращайте внима-

ние на четкую фиксацию рукоятки в данном положении!

Органы управления задней бабки (см. рис. 9).

Рисунок 9.
