PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Установка люнетов.

Люнет служит дополнительной опорой вращающимся при обработке дета-

лям. Люнет предотвращает прогиб деталей от усилий резания и собственного ве-

са, повышает их виброустойчивость; применяется при обработке длинных не-

жѐстких валов, деталей, имеющих длинные высту-

пающие части, и т.п.

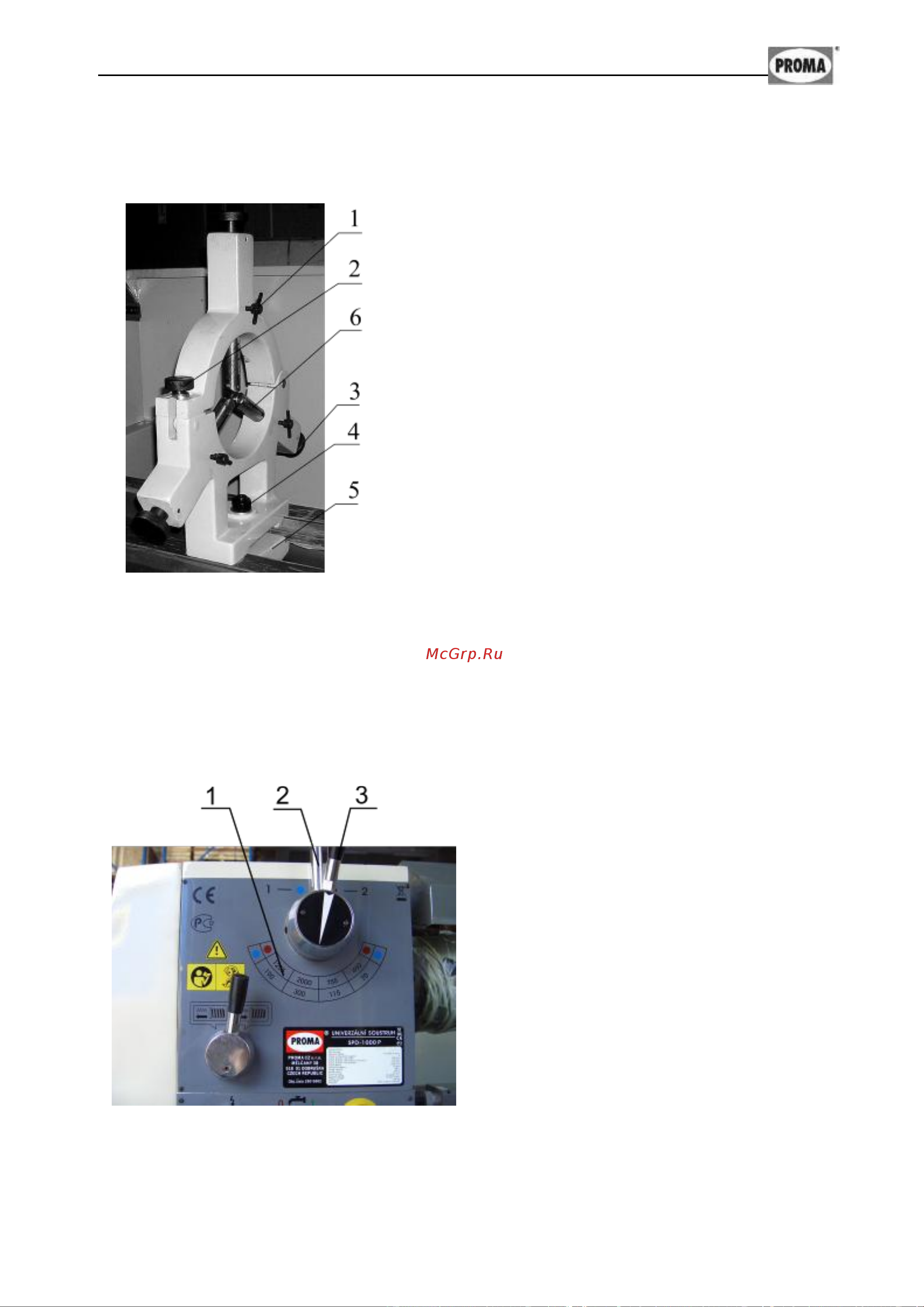

Неподвижный люнет устанавливается на ста-

нине слева от каретки и закрепляется с помощью

прижимной планки 5, болта и гайки 4. Для установ-

ки детали в люнет выкрутите стопора 1 направля-

ющих пальцев 6, на 1-2 оборота, и выкрутите

направляющие пальцы до упора, ослабьте гайку 2,

откиньте фиксатор и поднимите верхнюю часть

люнета, установите деталь в зажимной патрон, по-

ставьте верхнюю часть люнета на место и зафикси-

руйте ее. Подведите направляющие пальцы к дета-

ли, зажмите стопора 1 (см. рис.14).

Подвижный люнет устанавливается на каретке суп-

порта. У подвижного люнета два направляющих

пальца, место третьего пальца занимает сам резец.

Подвижный люнет предотвращает прогиб изделия, возникающий под давлением

резца.

Направляющие пальцы устанавливаются таким же образом, как и на непо-

движном люнете.

Выбор скоростей шпинделя (см. рис.14).

Установка числа оборотов шпинделя

осуществляется двумя рукоятками 2 и 3

по таблице 1 помещенной на шпиндель-

ной бабке.

При помощи рукояток 2 и 3 можно

установить восемь ступеней выходных

оборотов шпинделя. Для того чтобы из-

менить скорость вращения шпинделя,

прежде всего, остановите двигатель.

Установите рукоятки переключения в

требуемое положение, При затруднении

включения вручную проверните шпин-

дель. Произойдет проворот шестерен, и

они войдут в зацепление. Будьте пре-

дельно осторожны! При включении рукоятки обращайте внимание на четкую

фиксацию рукоятки в данном положении!

Рисунок 13.

Рисунок 14.
