PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

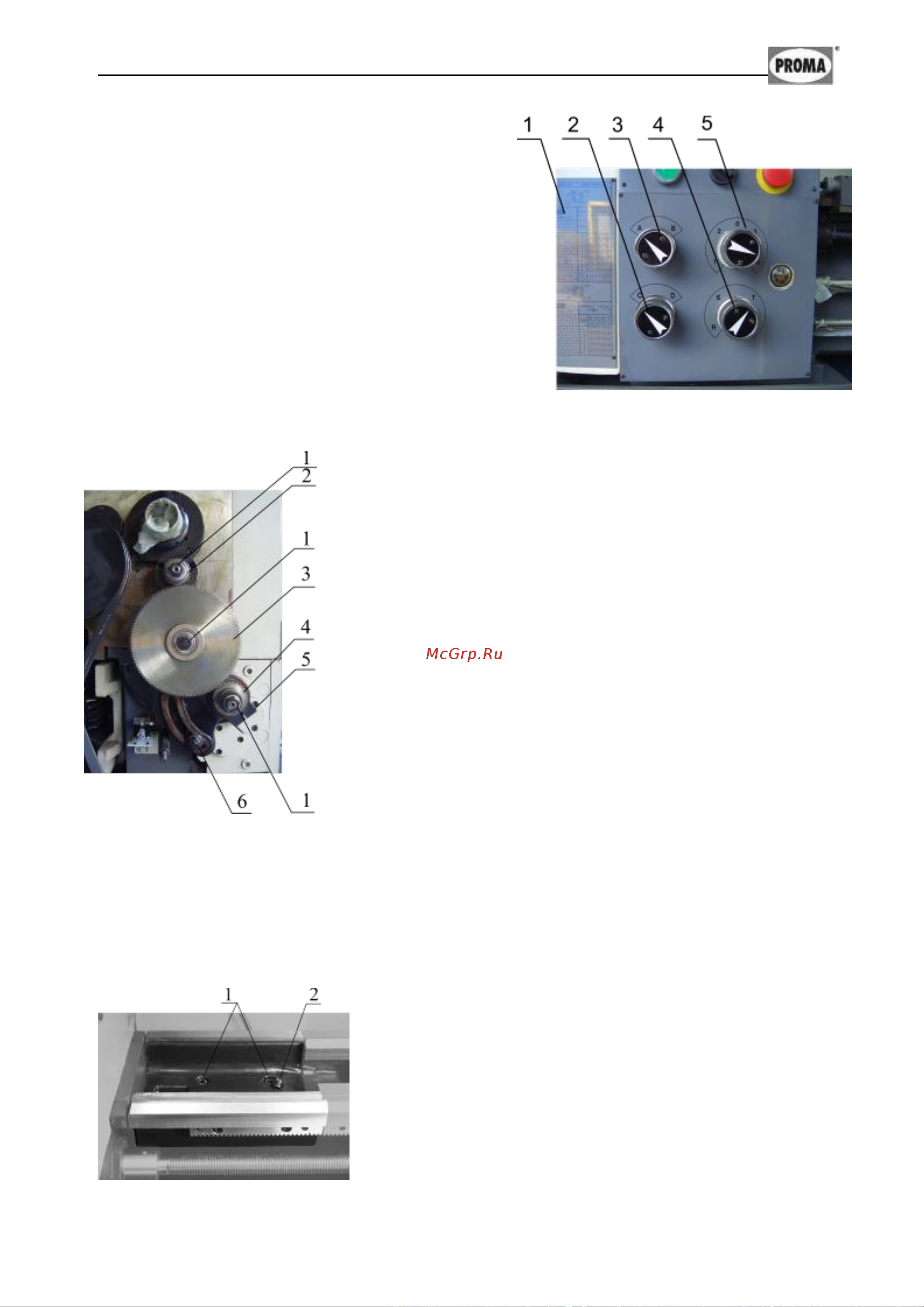

Установка величины подачи и шага резьбы (см. рис.15).

Установка величин подачи и шага

резьбы осуществляется рукоятками 2, 3, 4,

и 5 в соответствии со значениями, указан-

ными в таблице 1. Таблица расположена

слева на передней части шпиндельной баб-

ки.

Замена шестерен гитары подач (см. рис. 16):

Для замены шестерен гитары подач снимите боко-

вой защитный кожух шпиндельной бабки. Шестерня 2

ведущая, шестерня 4 ведомая. Валы шестерен 2 и 4 за-

креплены в подшипниках; поэтому регулировки зазоров

между шестерен производятся при помощи изменения

положения шестерни 3, ось которой перемещается по па-

зу кронштейна, и изменения положения кронштейна.

Шестерни на влах и оси закреплены гайками 1.

Выкрутите на 2-3 оборота зажимной болт 5 и гайку

зажима кронштейна 6. Выведите из зацепления проме-

жуточную шестерню 3 с шестерней 2

опусканием крон-

штейна вниз. Открутив гайку 1, снимите шестерню 3.

Установите требуемую шестерню. Положением оси про-

межуточной шестерни и положением гитары отрегули-

руйте зазоры между шестерен. При регулировке зазоров

между шестернями следите, чтобы зазоры были

наименьшими, но при этом шестерни вращались свобод-

но.

Внимание! – Замену шестерен гитары подач производить на станке, от-

ключенном от электросети!

Установка и снятие съемной части станины (мостика) (см. рис. 17).

Для снятия мостика выверните крепежные болты

1 и выньте штифты 2. Во избежание забоин мостик

положите на подкладку из мягкого материала и для

предотвращения коррозии покройте тонким слоем

масла. Перед установкой мостика на станину следует

очень тщательно протереть посадочные поверхности

станины и мостика и убедиться в отсутствии забоин.

Рисунок 15.

Рисунок 17.

Рисунок 16.
