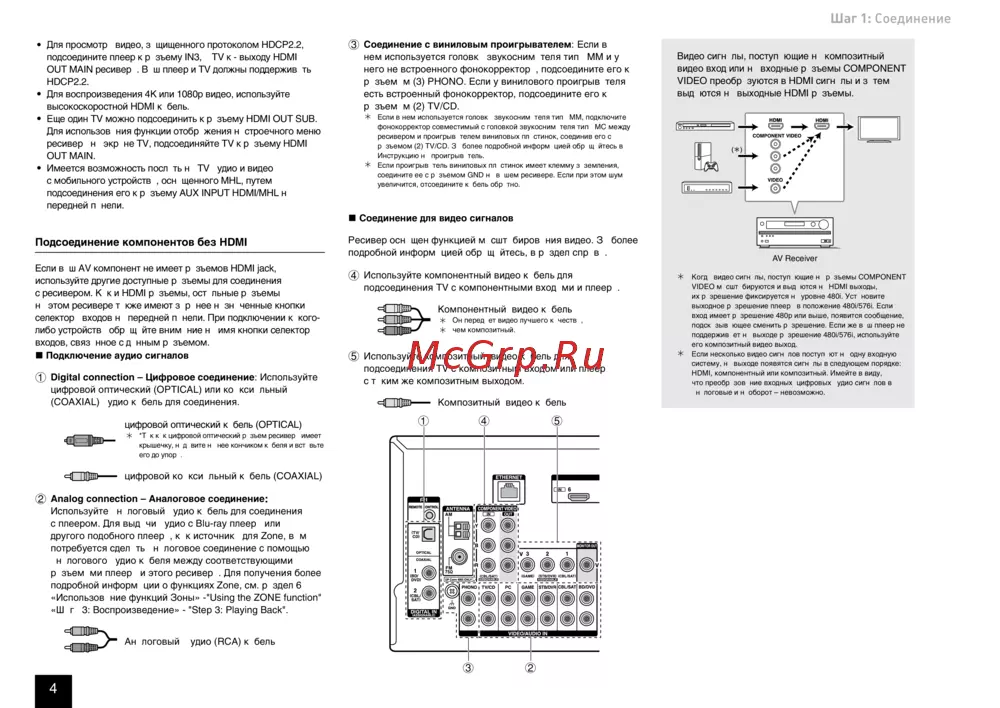

4
Шаг 1: Соединение
•
Для просмотра видео, защищенного протоколом HDCP2.2,
подсоедините плеер к разъему IN3, а TV к - выходу HDMI
OUT MAIN ресивера. Ваш плеер и TV должны поддерживать
HDCP2.2.
•
Для воспроизведения 4K или 1080p видео, используйте
высокоскоростной HDMI кабель.
•
Еще один TV можно подсоединить к разъему HDMI OUT SUB.
Для использования функции отображения настроечного меню
ресивера на экране TV, подсоединяйте TV к разъему HDMI
OUT MAIN.
•
Имеется возможность послать на TV аудио и видео
с мобильного устройства, оснащенного MHL, путем
подсоединения его к разъему AUX INPUT HDMI/MHL на
передней панели.
Подсоединение компонентов без HDMI
Если ваш AV компонент не имеет разъемов HDMI jack,
используйте другие доступные разъемы для соединения
с ресивером. Как и HDMI разъемы, остальные разъемы
на этом ресивере также имеют заранее назначенные кнопки
селектора входов на передней панели. При подключении какого-
либо устройства обращайте внимание на имя кнопки селектора
входов, связанное с данным разъемом.
Подключение аудио сигналов
1
Digital connection – Цифровое соединение
: Используйте
цифровой оптический (OPTICAL) или коаксиальный
(COAXIAL) аудио кабель для соединения.
цифровой оптический кабель (OPTICAL)
*Так как цифровой оптический разъем ресивера имеет
крышечку, надавите на нее кончиком кабеля и вставьте
его до упора.
цифровой коаксиальный кабель (COAXIAL)
2
Analog connection – Аналоговое соединение
:
Используйте аналоговый аудио кабель для соединения
с плеером. Для выдачи аудио с Blu-ray плеера или
другого подобного плеера, как источника для Zone, вам
потребуется сделать аналоговое соединение с помощью
аналогового аудио кабеля между соответствующими
разъемами плеера и этого ресивера. Для получения более
подробной информации о функциях Zone, см. раздел 6
«Использование функций Зоны» -"Using the ZONE function"
«Шага 3: Воспроизведение» - "Step 3: Playing Back".
Аналоговый аудио (RCA) кабель
3
Соединение с виниловым проигрывателем
:
Если в
нем используется головка звукоснимателя типа MM и у
него не встроенного фонокорректора, подсоедините его к
разъемам (3) PHONO. Если у винилового проигрывателя
есть встроенный фонокорректор, подсоедините его к
разъемам (2) TV/CD.
¼
Если в нем используется головка звукоснимателя типа MM, подключите
фонокорректор совместимый с головкой звукоснимателя типа MC между
ресивером и проигрывателем виниловых пластинок, соединив его с
разъемом (2) TV/CD. За более подробной информацией обращайтесь в
Инструкцию на проигрыватель.
¼
Если проигрыватель виниловых пластинок имеет клемму заземления,
соедините ее с разъемом GND на вашем ресивере. Если при этом шум
увеличится, отсоедините кабель обратно.
Соединение для видео сигналов
Ресивер оснащен функцией масштабирования видео. За более
подробной информацией обращайтесь, в раздел справа.
4
Используйте компонентный видео кабель для
подсоединения TV с компонентными входами и плеера.
Компонентный видео кабель
Он передает видео лучшего качества,
чем композитный.
5
Используйте композитный видео кабель для
подсоединения TV с композитным входом или плеера
с таким же композитным выходом.
Композитный видео кабель
1
3
4 5
2
Видео сигналы, поступающие на композитный
видео вход или на входные разъемы COMPONENT
VIDEO преобразуются в HDMI сигналы и затем
выдаются на выходные HDMI разъемы.
Когда видео сигналы, поступающие на разъемы COMPONENT
VIDEO масштабируются и выдаются на HDMI выходы,
их разрешение фиксируется на уровне 480i. Установите
выходное разрешение плеера в положение 480i/576i. Если
вход имеет разрешение 480p или выше, появится сообщение,
подсказывающее сменить разрешение. Если же ваш плеер не
поддерживает на выходе разрешение 480i/576i, используйте
его композитный видео выход.
Если несколько видео сигналов поступают на одну входную
систему, на выходе появятся сигналы в следующем порядке:
HDMI, компонентный или композитный. Имейте в виду,
что преобразование входных цифровых аудио сигналов в
аналоговые и наоборот – невозможно.
AV Receiver
