Руководство по эксплуатации Пресс гидравлический
| |
18
19
www.zubr.ruwww.zubr.ru
43072-20
23
24
22
21
18
20
19 3
25
7
8
9
10
11
17
16
15
14
13
12
6
27
28
5 4 3
33
5 4
1
3
32
2
31
3 4 5
30
29

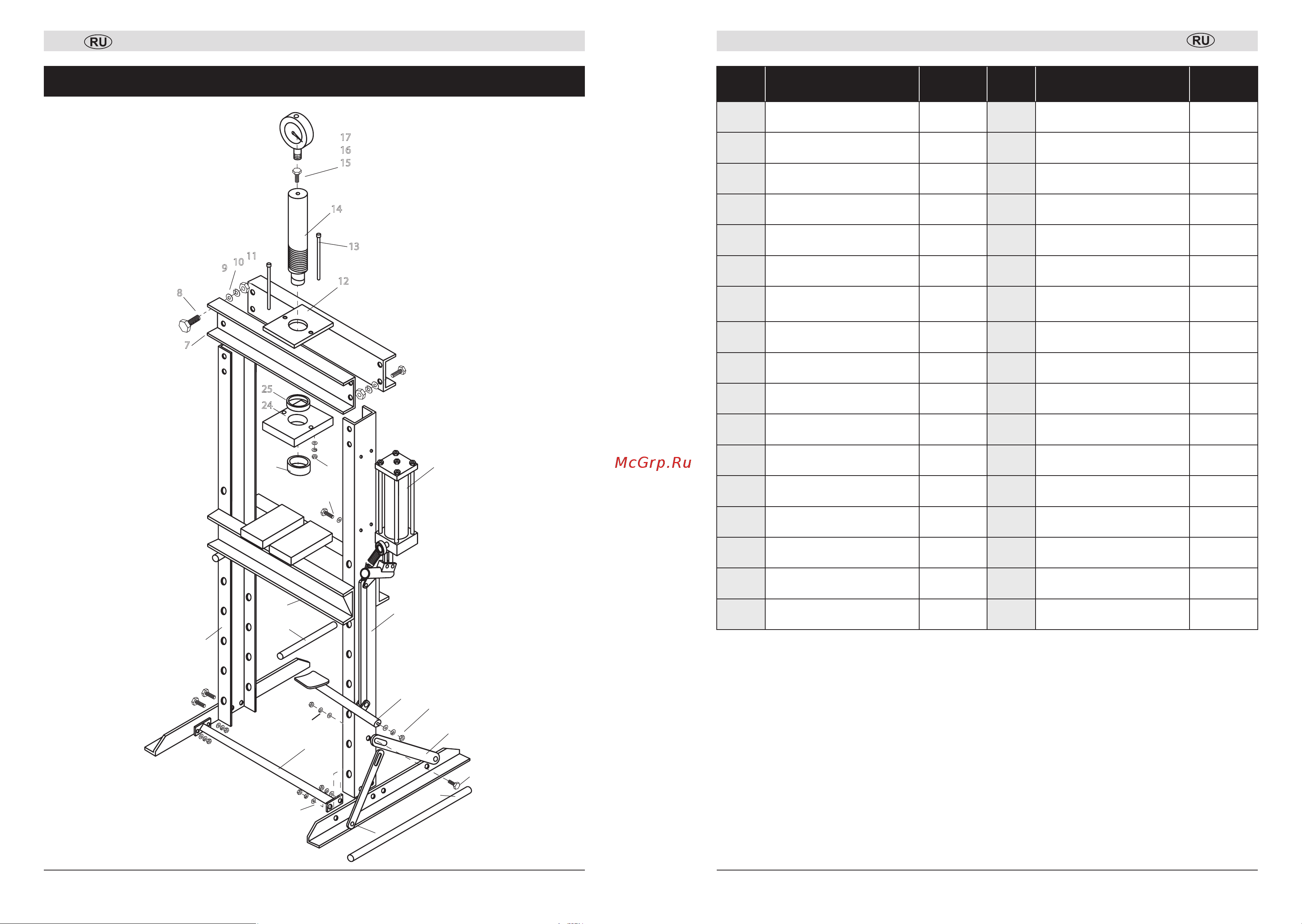

№ Устройство Кол- во № Устройство Кол- во
1 Опора 2 шт. 18 Насос 1 шт.
2 Болт М10х35 4 шт. 19 Болт М10х20 4 шт.
3 Шайба Ø10 9 шт. 20 Шайба Ø8 2 шт.
4 Стопорная шайба Ø10 5 шт. 21 Стопорная шайба Ø8 2 шт.
5 Гайка М10 5 шт. 22 Гайка М8 2 шт.
6 Рама 2 шт. 23 Нижнее кольцо 1 шт.
7 Несущая балка 2 шт. 24
Нижняя опорная
пластина
1 шт.
8 Болт М16х35 8 шт. 25 Верхнее кольцо 1 шт.
9 Стопорная шайба Ø16 8 шт. 26 Оправка 2 шт.
10 Шайба Ø16 8 шт. 27 Станина 1 шт.
11 Гайка М16 8 шт. 28 Штифт 2 шт.
12 Опорная пластина 1 шт. 29 Педаль 1 шт.
13 Болт М8х160 2 шт. 30 Ось 1 шт.
14 Рабочий цилиндр 1 шт. 31 Упор 2 шт.
15 Штуцер 1 шт. 32 Рукоять 1 шт.
16 Уплотнительное кольцо 1 шт. 33 Распорка 1 шт.
17 Манометр 1 шт.
