Руководство по эксплуатации Пресс гидравлический
| |
16
17
www.zubr.ruwww.zubr.ru
43072-12
16
15
14
12
11
10
9
8
13
7
6
3
4
5
30
17
29
28
27
25
26
24
9
21
12
11
10
22
23
24
20
19
18
1

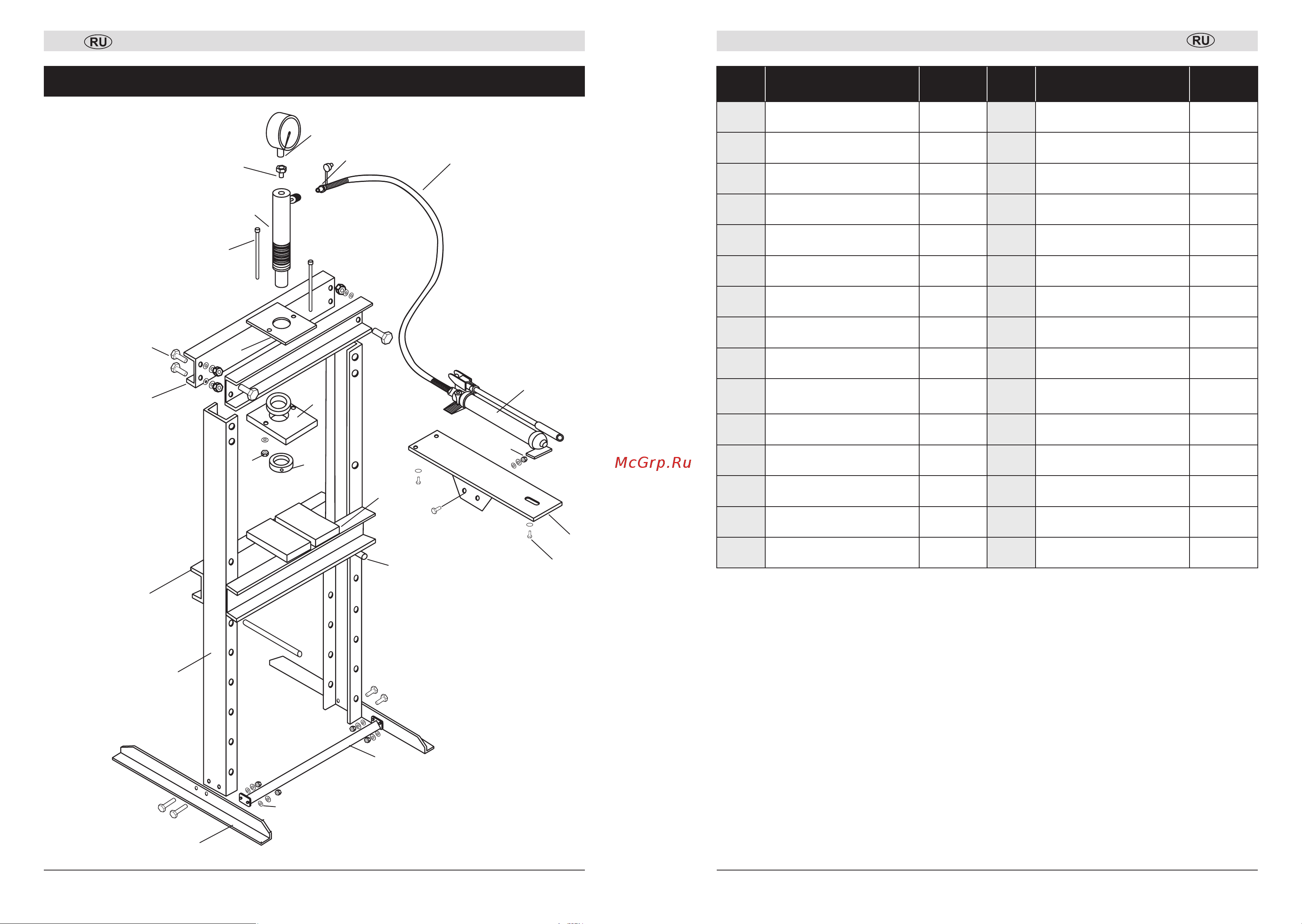

№ Устройство Кол- во № Устройство Кол- во
1 Опора 2 шт. 16 Штуцер 1 шт.
2 Болт М10х35 4 шт. 17 Уплотнительное кольцо 1 шт.
3 Шайба Ø10 4 шт. 18 Манометр 1 шт.
4 Стопорная шайба Ø10 4 шт. 19 Штуцер 1 шт.
5 Гайка М10 4 шт. 20 Гидравлический шланг 1 шт.
6 Рама 2 шт. 21 Насос 1 шт.
7 Станина 1 шт. 22 Опора насоса 1 шт.
8 Несущая балка 2 шт. 23 Болт М8х16 3 шт.
9 Болт М12х30 10 шт. 24 Шайба Ø8 5 шт.
10 Шайба Ø12 10 шт. 25
Нижняя опорная
пластина
1 шт.
11 Стопорная шайба Ø10 10 шт. 26 Гайка М8 2 шт.
12 Гайка М12 10 шт. 27 Верхнее кольцо 1 шт.
13 Опорная пластина 1 шт. 28 Оправка 2 шт.
14 Болт М8х140 2 шт. 29 Штифт 2 шт.
15 Рабочий цилиндр 1 шт. 30 Распорка 1 шт.
