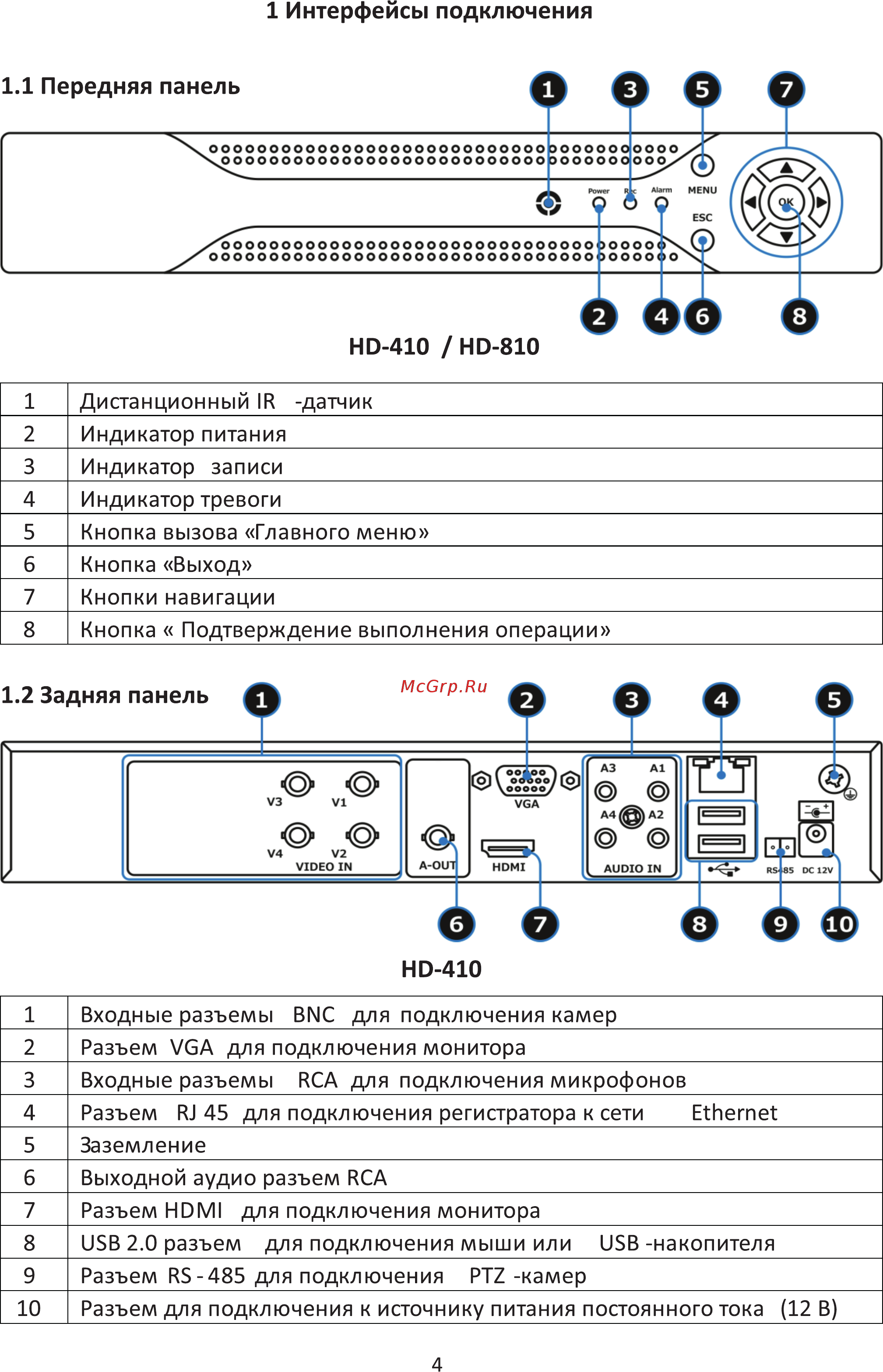

1 Интерфейсы подключения 1 1 Передняя панель ЭОООООО ЭОООООС ower R c Alarm Alarm 9 Ö9 MENU ESC oooooooooooooooooooooooooooooooooooo HD 410 HD 810 1 2 3 4 5 6 7 8 Дистанционный 18 датчик Индикатор питания Индикатор записи Индикатор тревоги Кнопка вызова Главного меню Кнопка Выход Кнопки навигации Кнопка Подтверждение выполнения операции 1 2 Задняя панель A HD 410 1 2 3 4 5 6 7 8 9 10 Входные разъемы BNC для подключения камер Разъем VGA для подключения монитора Входные разъемы RCA для подключения микрофонов Разъем RJ 45 для подключения регистратора к сети Ethernet Заземление Выходной аудио разъем RCA Разъем HDMI для подключения монитора USB 2 0 разъем для подключения мыши или USB накопителя Разъем RS 485 для подключения PTZ камер Разъем для подключения к источнику питания постоянного тока 12 В 4
