Ginzzu HD-810 8ch DVR/NVR 1080N, HDMI/VGA, 2USB, LAN 13552 [9/33] Режим мониторинга

Содержание

• Ошги 1
• Вступление 2
• Комплект поставки 3
• Содержание 3
• Hd 410 4
• Hd 410 hd 810 4
• Задняя панель a 4
• Интерфейсы подключения 4
• Передняя панель 4
• Hd 810 5
• Пульт дистанционного управления 6
• Управление при помощи мыши 6
• Включение устройства и вход в систему 7
• Выключение системы 7
• Запуск системы 7
• Кнопки управления 7
• Установка жесткого диска 7
• Вход в систему 8
• Предварительный просмотр 9
• Режим мониторинга 9
• Чтобы выбрать опцию переключениия между окнами щелкните правой клавишей мыши системная дата время и имя канала отображаются в каждом просматриваемом окне также в каждом окне показываются статус видеонаблюдения и состояни я тревоги 9
• Раздел меню запись 11
• Gb 0 0 кв 00 00 00 00 00 00 13
• Gb синхронизация 13
• ________________ j ____________________ 13
• В этом разделе можно производить потоковую видеозапись выбранного видеоканала на внешний накопитель в формате н 64 для этого нужно выбрать требуемый канал и нажать кнопку синхронизация при этом на экране будут отображаться данные об изменении объема и длительности видеозаписи для остановки записи следует нажать кнопку стоп нажатие на кнопку стирание форматирует подключенный внешний накопитель 13
• Канал 1 13
• Объем оставшийся объем записи время начала общее время 13
• Отмена 13
• При нажатии на кнопку архив открывается соответствующий раздел показанный на рисунке выше описание параметров раздела тип выбор критерия поиска видеозаписи все все видеозаписи од обнаружение движения запись по детекции движения тревога од запись по движению или тревоге общий запись по расписанию вручную принудительная запись канал выбор требуемого видеоканала можно выбрать все начало начало фрагмента видеозаписи окончание конец фрагмента видеозаписи кнопка добавить добавить выбранный фрагмент в список копируемых файлов очистить удалить все выбранный файлы из списка копируемых разрешение формата выбор формата файлов н 64 или avi нажатие на кнопку прожиг открывает следующий раздел 13
• Прожиг x 13
• Раздел меню тревога 14
• Раздел меню настройка 16
• В этом разделе задаются основные сетевые параметры dvr интерфейс приведен выше 17
• В этом разделе настраиваются параметры сжатия основного и дополнительного видеопотоков по каждому каналу основной поток используется для записи на внутренний жесткий диск регистратора а также может передаваться по сети дополнительный поток используется только для передачи по сети в данном dvr используется кодек сжатия н 64 описание параметров 17
• Доп поток qcif 170x144 cif 340x288 17
• Кадр интервал интервал между опорными кадрами 2 12с 7 видео звук активация кодирования видео и аудио потока 8 статическая конфигурация выбор профиля н 64 high profile main profile baseline 17
• Кбит с доп поток 35 572 кбит с 17
• Компрессия 17
• Разрешение основной поток d1 720x576 ahd l 960н ahd m 720р ahd mh 1080n 17
• Число кадров 1 25 к с 3 тип компрессии vbr переменный битрейт или cbr постоянный битрейт 4 качество выбор качества записи 6 уровней 5 битрейт активируется при выборе типа компрессии cbr основной поток 1024 4096 17
• Ip адрес 0 0 0 0 18
• Активируйте службу введите 1р адрес сервера точного времени укажите порт подключения и интервал проверки времени 18
• Активируйте службу затем введите имя пользователя и пароль предоставленные провайдером услуг интернет после сохранения регистратор перезагрузится и инициирует подключение по протоколу рррое в случае успешного подключения отобразится динамический 1р адрес ntp 18
• В этом разделе активируются и настраиваются различные сетевые службы такие как pppoe ntp e mail ip фильтрация ddns ftp rtsp и прочие интерфейс раздела имеет вид 18
• Включить 18
• Для вызова окна с настройками параметрами службы следует дважды кликнуть на неё левой кнопкой мыши рррое 18
• Отмена 18
• Пароль 18
• Пользователь 18
• Рррое 18
• Сетевые службы 18
• Активируйте службу выберите тип ограничений имеется два типа ограничений белый список и черный список белый список это те ip адреса которым будет разрешено подключение к dvr черный список ip адреса которым будет запрещено подключение список может содержать в себе 64 ip адреса ddns 19
• Активируйте службу и введите необходимые параметры для корректной работы протокола smtp адрес сервера порт подключения логин и пароль пользователя адреса отправителя и получателя поддерживаются три адреса получателя имеется возможность тестовой отправки 1р фильтрация 19
• Arsp для hd 810 21
• Wi fi для hd 810 21
• Беспроводное соединение для hd 810 21
• Примечание 21
• Центр тревоги для hd 810 21
• Rs232 в данных моделях регистраторов отсутствует последовательный порт 22
• Дисплей 22
• Здесь настраивается отображение вспомогательной информации прозрачность экранного меню разрешение видеовыходов vga и hdmi регистратора 1024x768 1920x1080 также можно установить до 4 областей маскирования по каждому видеоканалу 22
• Здесь настраиваются параметры подключения и управления поворотных камер протокол 10 номер скорость связи и прочие 22
• I ип 23
• Здесь активируется и настраивается функция последовательного переключения видеоканалов на мониторе можно задать интервал переключения 5 120 секунд выбрать требуемый тип разделения экрана вид 1 4 для 4 сб вид 1 4 8 9 для 8 си и задать включение тура по тревоге 23
• Здесь отображается список ip камер подключенных к dvr дважды кликнув на камеру в списке меню можно открыть раздел настройки параметров подключения камеры 1р адрес порт протокол тип потока логин пароль и прочие 23
• Тур 23
• Этот раздел состоит из трёх вкладок цифровые каналы состояние и режим вкладки цифровые каналы и состояние появляются только в том случае если регистратор работает в гибридном режиме ано камеры 1р камеры цифровые каналы 23
• В этой вкладке отображается состояние подключенных 1р камер номер канала максимальное разрешение основного потока текущее разрешение потока и состояние подключения 24
• Здесь выбирается режим работы регистратора после смены режима регистратор необходимо перезагрузить список доступных режимов для разных моделей регистраторов приведен ниже 24
• Режим 24
• Состояние 24
• Ано каналы 1р каналы 25
• Но 410 25
• Но 810 25
• В этом разделе можно форматировать подключенные жесткие диски а также задать тип их использования чтение запись только чтение резервный зеркальная запись жёсткие диски следует подключать и отсоединять от регистратора только при выключенном питании 26
• В этом разделе производится создание и управление учетных записей пользователей и групп пользователей с настройкой полномочий имя пользователя может состоять из 1 8 символов пробелы в начале и в конце имени запрещены пароль пользователя может состоять из 1 6 символов 26
• Ноэ 26
• Раздел меню управление 26
• Учётная запись 26
• ________________ ___________________ 27
• Авто 27
• Автоматическая перезагрузка системы _______ 27
• В этом разделе настраиваются параметры изображения передаваемого регистратором по видеовыходам уса и hdmi 27
• В этом разделе отображается информация о подключенных удаленных пользователях имя пользователя 1р адрес тип подключения при необходимости можно принудительно 27
• Здесь можно настроить автоматическую перезагрузку регистратора по расписанию а также автоматическое удаление старых файлов 1 256 дней 27
• Каждый_вторни в 01 00 автоматическое удаление старых файлов ____ 27
• Никогда р 27
• Ок отмена 27
• Онлайн 27
• Разорвать соединение с выбранными пользователями нажав на кнопку отключить 27
• Экран 27
• Здесь можно произвести сброс настроек на заводские значения в указанных разделах 28
• Обновить отмена 28
• Обновление 28
• Подключите usb накопитель с записанным файлом прошивки к верхнему порту usb задней панели регистратора укажите расположение файла и сам файл и нажмите обновить 28
• Сброс 28
• Бод 30
• В этом разделе отображается информация о трафике по каждому видеоканалу выраженная в кбит с и в мб ч 30
• В этом разделе отображаются основные сведения о подключенных накопителях тип накопителя ёмкость свободное место и статус 30
• Раздел меню сведения 30
• Сведения о ною 30
• Раздел меню выход 32
• Технические характеристики 33

Похожие устройства

• Ginzzu HD-811 8ch DVR/NVR 1080N, HDMI/VGA/BNC, 2USB, LAN 14502 Руководство по эксплуатации
• Ginzzu HD-812 8ch DVR/NVR 1080P, HDMI/VGA, 2USB, LAN 14646 Руководство по эксплуатации
• Ginzzu HN-811 9ch NVR 1080P, HDMI/VGA, 2USB, LAN 15102 Руководство по эксплуатации
• Ginzzu HN-815 9ch NVR 4K, HDMI/VGA, 2USB, LAN, 2SATA 13967 Руководство по эксплуатации
• Winzel Comfo RB1-50 1000046741 Инструкция к Winzel Comfo RB1-50 1000046741
• Winzel Expert RA1-50 P 1000046751 Инструкция к Winzel Expert RA1-50 P 1000046751
• Winzel Expert WiFi RW1-50 P 1000046761 Инструкция к Winzel Expert WiFi RW1-50 P 1000046761
• Elektrostandard WF002 1150W a047991 Инструкция по эксплуатации
• Valtec VT.CRS5.02.1 Инструкция к товару
• Shuft НС-1059323 Инструкция к товару
• STOUT SCS-0001-000005 RG008TMQ94FLLI Инструкция к товару
• Ридан kpi35r, диапазон -0,2..7,5 бар, дифф. 0,7..4 бар, присоединение g ¼ 060-121766R Инструкция
• Ридан kpi35r, диапазон -0,2..7,5 бар, дифф. 0,7..4 бар, присоединение g ¼ 060-121766R Паспорт
• Ридан kpi35r, диапазон -0,2..7,5 бар, дифф. 0,7..4 бар, присоединение g 1/2 060-132466R Паспорт
• Ридан kpi35r, диапазон -0,2..7,5 бар, дифф. 0,7..4 бар, присоединение g 1/2 060-132466R Инструкция
• Ридан 060-132566R Инструкция
• Ридан 060-132566R Паспорт
• Ридан kpi38r, диапазон 8..32 бар, дифф. 2..6 бар, присоединение g ¼ 060-508166R Инструкция
• Ридан kpi38r, диапазон 8..32 бар, дифф. 2..6 бар, присоединение g ¼ 060-508166R Паспорт
• Condor werke 100386069 Инструкция

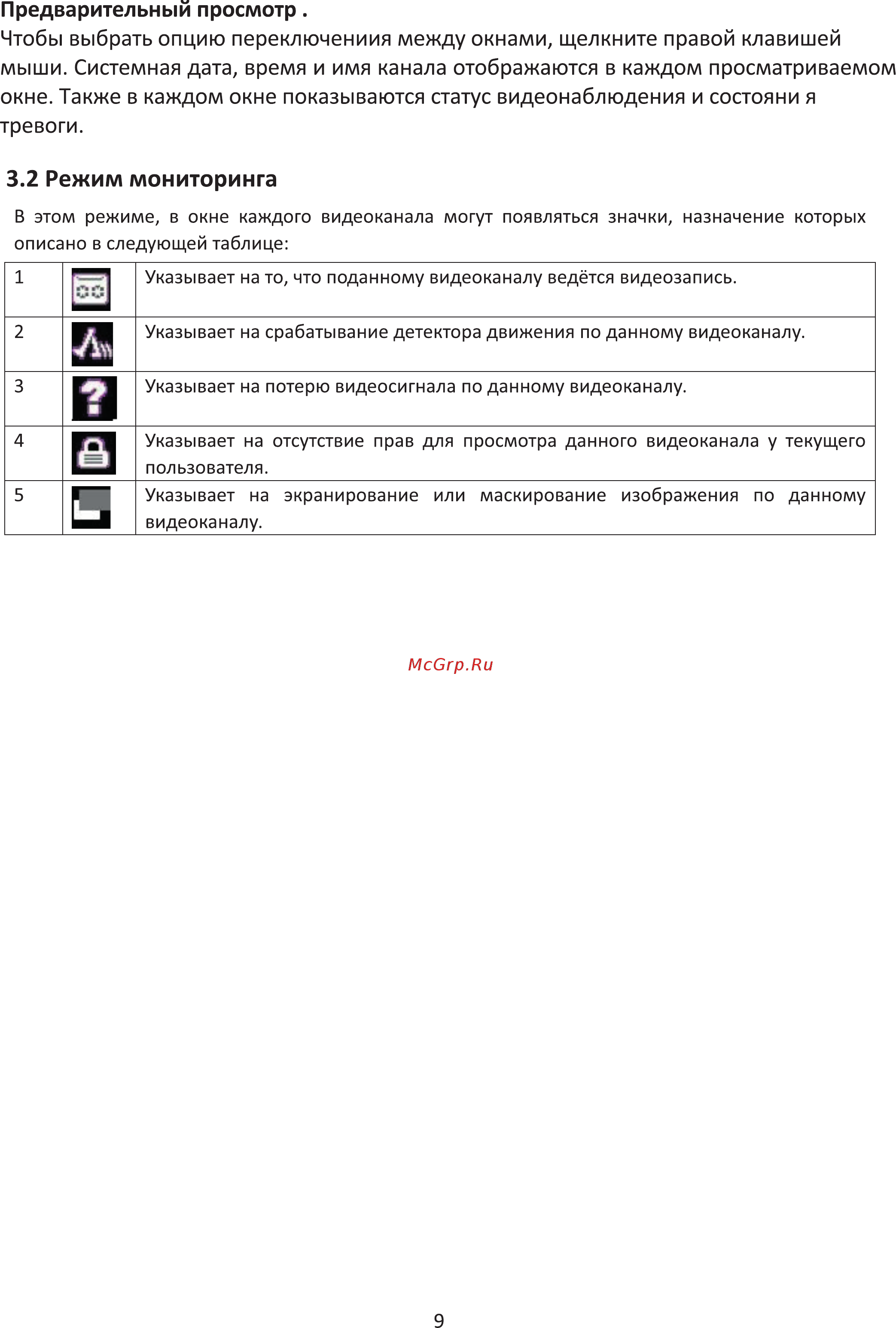

Предварительный просмотр Чтобы выбрать опцию переключениия между окнами щелкните правой клавишей мыши Системная дата время и имя канала отображаются в каждом просматриваемом окне Также в каждом окне показываются статус видеонаблюдения и состояни я тревоги 3 2 Режим мониторинга 1 2 10 В этом режиме в окне каждого видеоканала могут появляться значки назначение которых описано в следующей таблице Указывает на то что поданному видеоканалу ведётся видеозапись Указывает на срабатывание детектора движения по данному видеоканалу 3 Указывает на потерю видеосигнала поданному видеоканалу 4 Указывает на отсутствие прав для просмотра данного видеоканала у текущего пользователя Указывает на экранирование или маскирование изображения по данному видеоканалу 5 9
