LIVI RELAY РЕЛЕ АГНС. 421268.001 РЭ

Страница 6 из 11

7 МОНТАЖ РЕЛЕ

Монтаж и ввод в эксплуатацию реле должны выполняться только

квалифицированным электриком, независимо от типа электросети, в которую

подключается реле.

Перед монтажом реле ознакомьтесь с мерами предосторожности и соблюдайте их

(см. п. 3)!

Для установки реле в выбранном месте выполните следующие действия:

1. Обесточьте кабель, к которому будет подключаться реле.

2. Подключите кабель электросети к клеммам реле, а затем реле к сторонней системе,

электроприбору или реле кабелем достаточного сечения в соответствии с выбранной

нагрузкой. Подключение выполните по схеме (см. рисунок 7.1) .

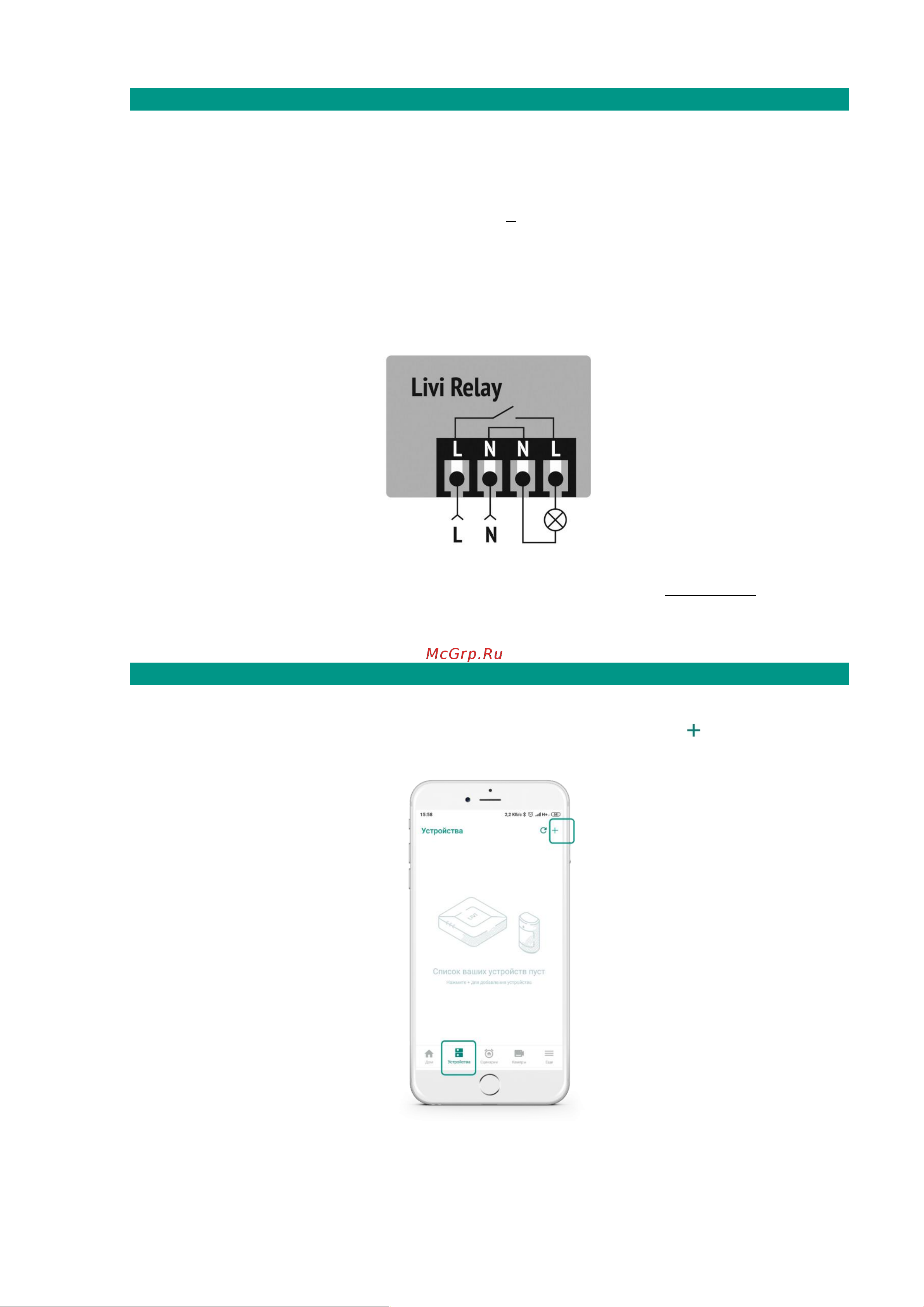

Рисунок 7.1 – Схема подключения реле

3. При установке реле в подрозетник, выведите антенну (1, рисунок 2.1) наружу и

разместите под пластиковой рамкой розетки. Чем дальше антенна будет расположена от

металлических конструкций, тем меньше шанс экранирования радиосигнала. Ни в коем

случае не укорачивайте антенну.

8 СВЯЗЫВАНИЕ РЕЛЕ С ХАБОМ

Для связывания реле с хабом выполните следующие действия:

1. В приложении откройте вкладку «Устройства», нажмите кнопку и выберите пункт

«Добавить устройство».

Рисунок 8.1 – Вкладка

Устройства

в приложении
