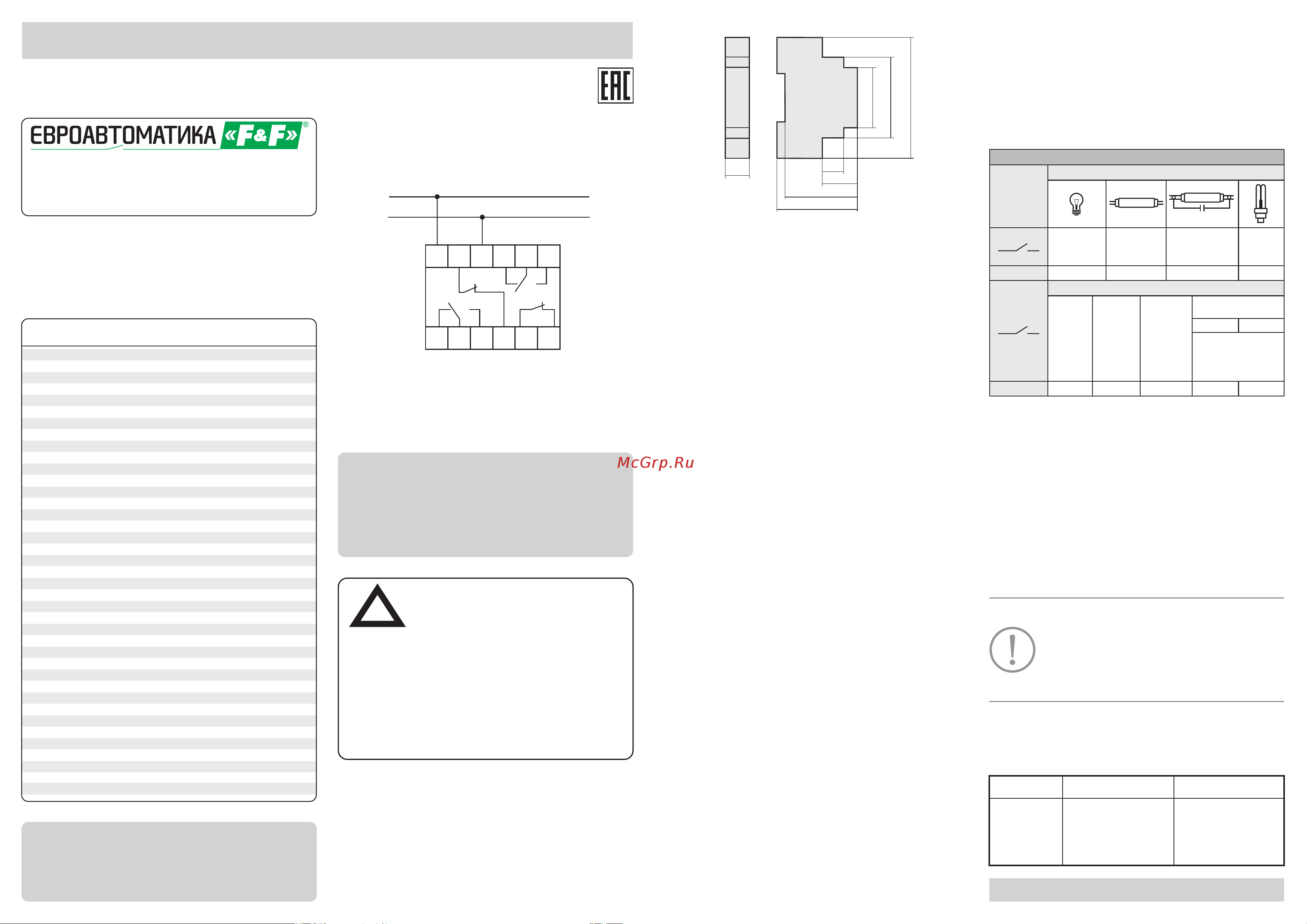

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений, вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее 2-х

часов.

ВНИМАНИЕ!

В ассортименте продукции СООО «Евроавтоматика ФиФ» имеются

реле электромагнитные PK-4PR со следующими напряжениями

питания:

џ 230, 110 V AC;

џ 12, 24, 48 V AC/DC.

Реле электромагнитное PK-4PR-48

И з д е л и е с л е д у е т п о д к л ю ч а т ь к

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Реле электромагнитное PK-4PR-48 предназначено для

гальванической развязки между силовыми цепями и цепями

управления, дистанционного включения нагрузки путем

подачи управляющего напряжения на обмотку реле, а также

использования в качестве промежуточного.

Назначение

Руководство по эксплуатации.............................................. 1 шт.

Комплект поставки

Реле электромагнитное PK-4PR-48...................................1 шт.

Упаковка................................................................................ 1 шт.

Рел е э л е к т р о м а г н и т н о е P K - 4 P R - 4 8 в ы п о л н е н о в

одномодульном корпусе для крепления на DIN-рейку 35 мм.

На передней панели имеется индикатор (светодиод)

питания/смены положения контактов исполнительно реле.

Схема подключения

1. Отключить питание.

2. Провод фазы/плюс (L/+) подключить к клемме 1, провод

нуля/минус (N/-) к клемме 3.

3. Нагрузку подключить к клеммам в зависимости от задачи.

Подключение

4. Включить питание.

Руководство по эксплуатации

ТУ BY 590618749.027-2017

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Технические характеристики

Дополнительные данные:

Напряжение отпускания 0,7Uн

Номинальное напряжение контактов, В 250 AC

Номинальный коммутируемый ток, А 8 AC-1

питания (Uн), В 48 AC/DC +10/-15%

при питании от переменного тока,Гц 50

Тип контактов 2NO/NC+2NC

Потребляемый ток, не более, мА 30

Номинальное напряжение изоляции, В 400 AC

- контакт-контакт 1,0

Механический ресурс, циклы > 3х10

- без нагрузки 18 000

Температура окружающей среды, ºC:

- хранения -50...+50

- работы -25...+50

Количество контактов 4

Данные катушки:

Номинальное напряжение

Частота питающей сети

Напряжение пробоя, кВ:

- контакт-катушка 2,5

Время срабатывания/возврата, не более, мс 40 / 20

Максимальная частота коммутации, цикл/час:

- при номинальной нагрузке 600

Данные контактов:

Тип корпуса 1S

Подключение винтовые зажимы, 2,5 мм

Масса, кг 0,085

Габариты (ШхВхГ), мм 18x90x65

Код ETIM EC001437

Артикул EA06.001.031

Момент зажатия (затяжки), Нм 0,4

Категория перенапряжения III

Степень защиты корпуса IP20

Монтаж на DIN-рейке 35 мм

Индикация 1 светодиод

Степень загрязнения среды 2

~/+

~/-

Транспортировка изделия может осуществляться любым

видом закрытого транспорта, обеспечивающим сохранение

упакованных изделий от механических воздействий и

воздействий атмосферных осадков. Хранение изделия

должно осуществляться в упаковке производителя в закрытых

помещениях с естественной вентиляцией при температуре

окружающего воздуха от минус 50° до плюс 50°С и

относительной влажности не более 80 % при температуре

+25°С.

Условия транспортировки и хранения

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание выполняется производителем

изд елия . П осле гар антий н ое обсл у жива н ие издел ия

выполняется производителем по действующим тарифам.

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность воздуха

до 80% при 25°С. Рабочее положение в пространстве -

произвольное. Высота над уровнем моря до 2000м.

Окружающая среда – взрывобезопасная, не содержащая пыли

в количестве, нарушающем работу реле, а также агрессивных

газов и паров в концентрациях, разрушающих металлы и

изоляцию.

Размеры корпуса

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую упаковку, исключающую механические

повреждения.

Условия эксплуатации

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Эксплуатация изделия должна осуществляться в соответствии

с требованиями, изложенными в руководстве по эксплуатации.

Перед установкой необходимо убедиться в отсутствии

внешних повреждений устройства.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Требование безопасности

Не устанавливайте изделие без защиты в местах где возможно

попадания воды или солнечных лучей.

Изд елие должно устан авл и ватьс я и обсл уживаться

квалифицированным персоналом.

При подключении изделия необходимо следовать схеме

подключения.

В гарантийный ремонт не принимаются:

Утилизировать как электронную технику.

Гарантийный срок эксплуатации изделия – 24 месяца с даты

продажи.

Изделия реализуются через дилерскую сеть предприятия.

- изделия, имеющие повреждения механического характера;

При отсутствии даты продажи гарантийный срок исчисляется с

даты изготовления

- изделия, предъявленные без паспорта предприятия;

- изделия, бывшие в негарантийном ремонте;

- изделия, имеющие повреждения голографической наклейки.

Предприятие изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с

целью улучшения качества и не влияющие на технические

характеристики и работу изделия.

Условия реализации и утилизации

Гарантийные обязательства

Срок службы – 10 лет.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или

замену вышедшего из строя изделия при соблюдении правил

эксплуатации и отсутствии механических повреждений.

31,5

16,5

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,18А

325VA

1000W 500W 325W

250W

0,45kW

8А

2000VA

Таблица 1

В соответствии с законом об использованном

оборудовании, бытовой электротехнический мусор

можно передать бесплатно и в любом количестве в

специальный пункт приема. Электронный мусор,

выброшенный на свалку или оставленный на лоне

природы, создает угрозу для окружающей среды и

здоровья человека.

Не выбрасывать данное устройство вместе с

другими отходами!

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!

Свидетельство о приемке

Реле электромагниитное PK-4PR-48 изготовлено и принято в

соответствии с ТУ BY 590618749.027-2017, требованиями

действующей технической документации и признано годным для

эксплуатации.
