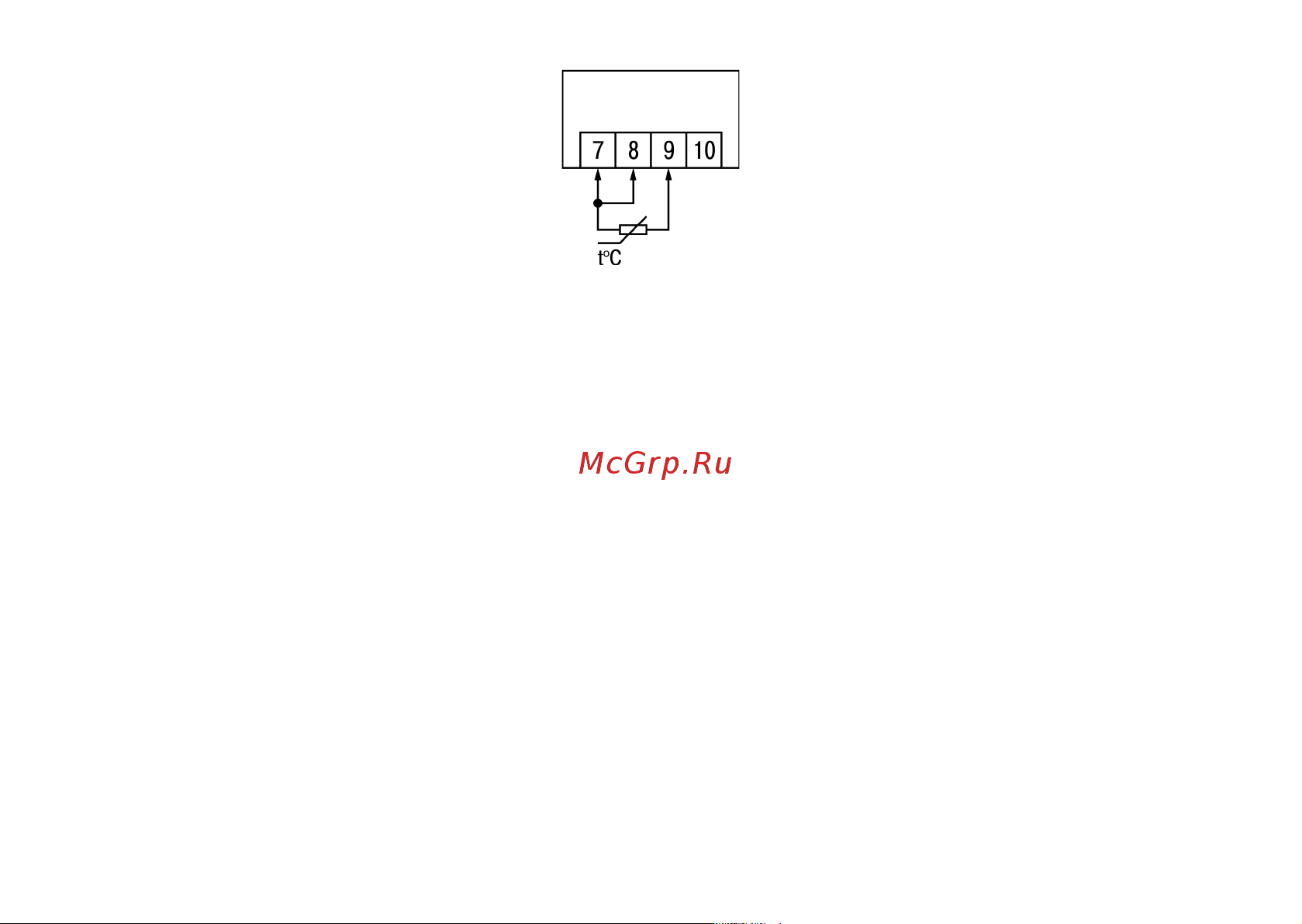

Рисунок 5.2 – Схема подключения ТС

Такая схема позволяет скомпенсировать сопротивление соединительных проводов.

При подключении необходимо соблюдать условие равенства сопротивлений. Соединительные провода

должны быть одинаковой длины и сечения.

Допускается соединение ТС с прибором по двухпроводной линии при выполнении некоторых условий (см.

раздел ниже).

5.4.3 Подключение ТС по двухпроводной схеме

Соединение термопреобразователя с прибором по двухпроводной схеме производится в случае

невозможности использования трехпроводной схемы, например при установке ТРМ501 на объектах,

оборудованных ранее проложенными трассами.

Для подключения ТС по двухпроводной схеме следует:

1. Перед началом работы установить перемычки между контактами 7 – 8 клеммника прибора, а

двухпроводную линию подключить к контактам 7 – 9.

2. Подключить к линии связи «термопреобразователь–прибор» (к противоположным от прибора концам

линии) вместо ТС магазин сопротивлений с классом точности не ниже 0,05 (например, Р4831).
