ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

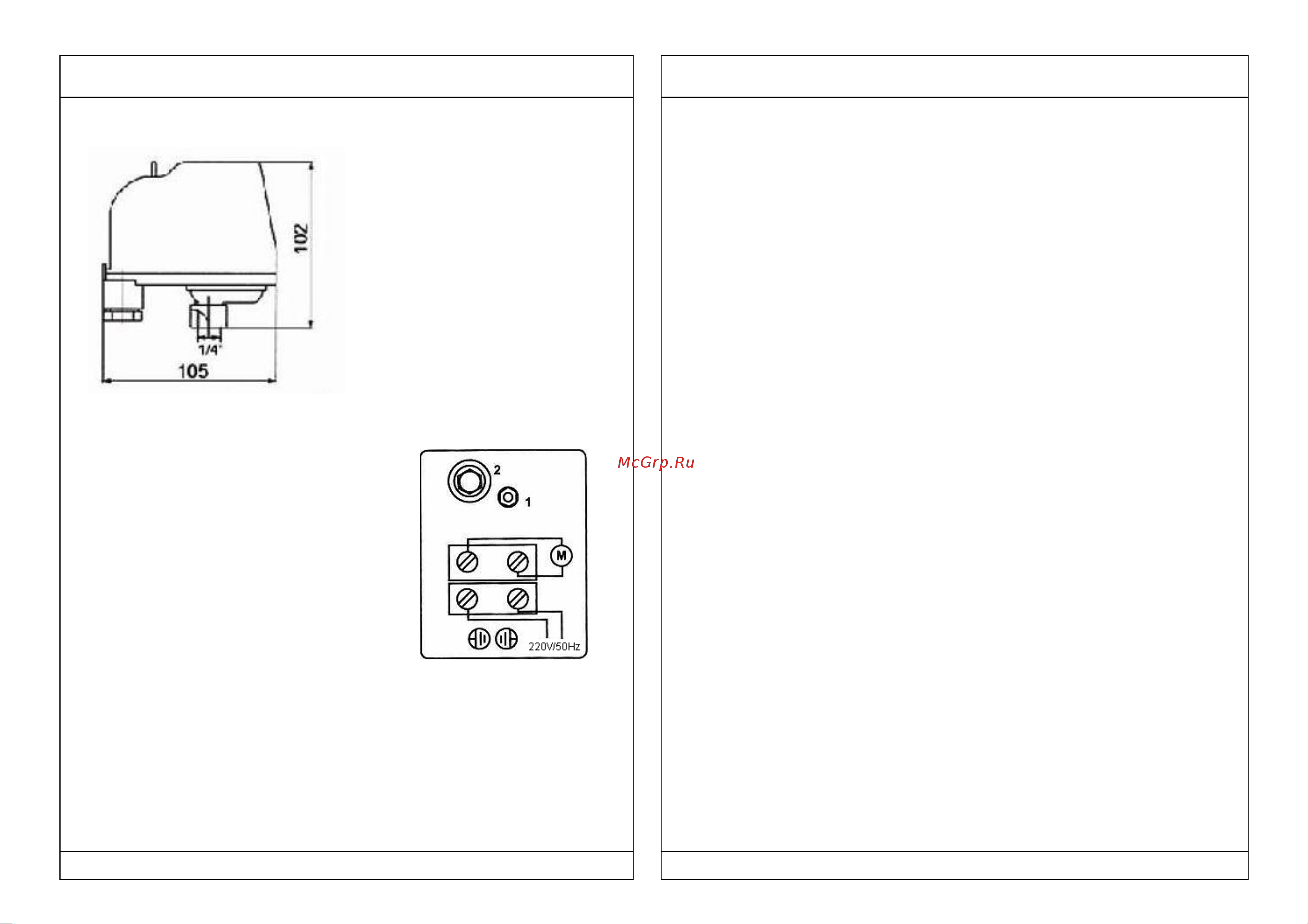

Габаритные размеры

4. Указания по монтажу и электроподключениям

4.1. Реле присоединяется к нагнетательной линии насоса (между насосом и

первым водопотребляющим прибором).

4.2. Все электромонтажные работы должны

выполняться в соответствии с требованиями

«Правил технической эксплуатации

электроустановок потребителей» и «Правил

техники безопасности при эксплуатации

электроустановок потребителей».

4.3. Подключение проводов к реле давления

следует производить в соответствии с

приведенной схемой. При подключении насоса

с трёхфазным питанием, или однофазного

насоса с коммутируемым током свыше 10А,

насос следует подключать к реле давления

через магнитный пускатель.

4.4. Подключение реле к заземляющему проводнику обязательно.

4.5. После установки, группа контактов реле разомкнута. Для запуска насоса

необходимо нажать кнопку на корпусе реле.

5. Настройка реле

5.1. Прежде, чем приступить к настройке, снимите с реле пластиковую

крышку, зафиксированную винтом.

5.2. При наличии в системе мембранного бака, перед настройкой реле,

проверьте давление в этом баке при отключенном насосе.

5.3. Для настройки реле в системе на нагнетательном трубопроводе насоса

должен быть установлен манометр.

5.4. Давление выключения (минимальное давление) регулируется гайкой 2

(большая пружина). Для увеличения давления включения гайка

закручивается по часовой стрелке.

5.5. Давление включения (давление, при котором разрешается запуск насоса)

настраивается путём вращения гайки 1(малая пружина). Вращение гайки по

часовой стрелке увеличивает значение давления включения.

6. Указания по эксплуатации и техническому обслуживанию

6.1.Изделие должно эксплуатироваться при режимах, изложенных в таблице

технических характеристик.

6.2. Один раз год следует подтягивать винты на клеммах электросоединений.

6.3. Запрещается работа реле при открытой крышке.

6.4. Не допускайте замораживания воды в системе.

6.5. После отключения насоса, дальнейший его запуск возможен при нажатой

кнопке на корпусе реле и давлении в системе, превышающем настроечное

давление включения.

7.Условия хранения и транспортировки

7.1 В соответствии с ГОСТ 19433-88 изделия не относятся к категории

опасных грузов, что допускает их перевозку любым видом транспорта в

соответствии с правилами перевозки грузов, действующими на данном виде

транспорта.

7.2.Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150-69.

7.3.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150-69.

8. Утилизация

8.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от

24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах

производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране

окружающей среды» (с изменениями и дополнениями), а также другими

российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во использование указанных законов.

8.2. Содержание благородных металлов: нет

9.Гарантийные обязательства

9.1.Изготовитель гарантирует соответствие изделия требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.
