ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле времени ВЛ-65М1

1816

L(+) N(-)

2 отв.Ø4

пит

Вых

Режим 8. Циклический с паузы

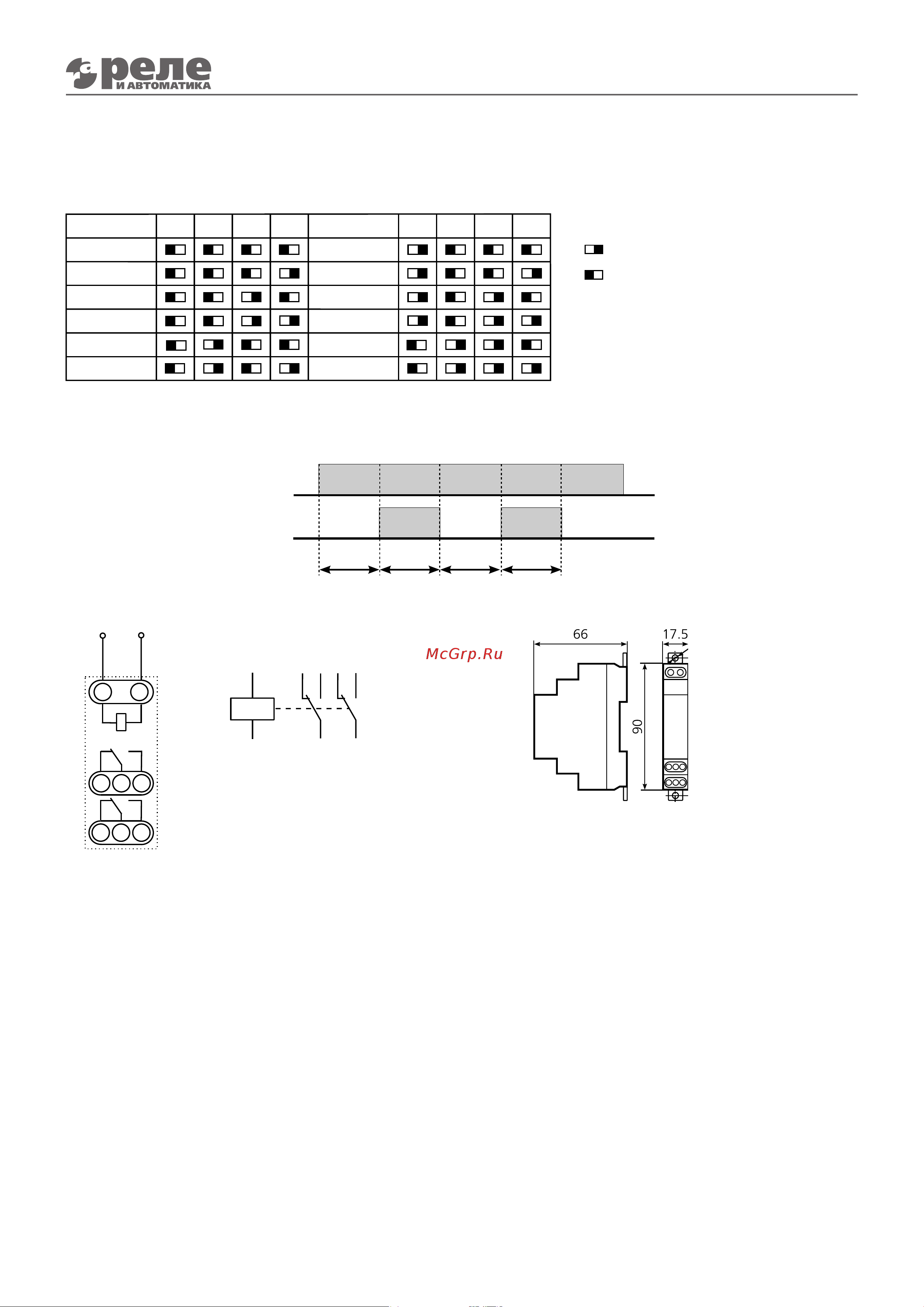

ТАБЛИЦА СОСТОЯНИЙ DIP-ПЕРЕКЛЮЧАТЕЛЯ

СХЕМА ПОДКЛЮЧЕНИЯ ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ

ВНИМАНИЕ: Для исключение сбоев в работе реле при коммутации индуктивной нагрузки (электромаг-

нит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподав-

ляющую цепь в виде последовательно соединенных резистора 100-200 Ом 2Вт и неполярного конден-

сатора 0.1...0.22 мкф 630В.

длительность паузы, с помощью верхнего регулятора и DIP–переключателей 1...4 устанавливается длительность

импульса. Зеленый цвет свечения светодиода индицирует наличие напряжения питания на реле времени (отсчет

времени паузы), красный цвет свечения светодиода индицирует срабатывание исполнительного реле (отсчет

времени импульса).

0.1… 1 с

0.3… 3 с

1… 10 с

0.1… 1 м

3… 30 м

0.1… 1 ч

1(5) 2(6) 3(7) 4(8) 1(5) 2(6) 3(7) 4(8)

3… 30 с

0.3… 3 м

1… 10 м

1… 10 ч

0.3...3 ч

3...30 ч

Переключатель в правом

положении

Переключатель в левом положении
