Autonics CT6S-1P4 100-240В, арт. 00000012529 руководство эксплуатации онлайн [3/4] 841085

Режим таймера

1. Настройка параметров

3. Работа в режиме таймера

Когда функция защиты памяти отключена

Когда функция защиты памяти включена

Когда функция защиты памяти отключена

2. Режим вывода

Режим настройки

Счетчик/таймер

Диапазон времени

Режим Вверх/Вниз

Режим индикации

Защита памяти

Режим вывода

Кнопка : Для перемещения мигающего разряда значения времени выхода OUT2.

Кнопка : Для перемещения мигающего разряда значения времени выхода OUT1.

Настройте время импульсного выхода OUT1.

Диапазон настройки: 0,01-99,99 с., Hold (Стабилизация)

отображается при нажатии кнопки 4 раза.

Кнопка : Для изменения значения времени выхода OUT1.

Кнопка :Для изменения значения времени выхода OUT2.

Настройте время импульсного выхода OUT2.

Диапазон настройки: 0,01-99,99 с.

отображается при нажатии кнопки 4 раза.

Время выхода

OUT2

Время выхода

OUT1

Логика входа

Время входного

сигнала

Блокировка

кнопок

Обесточенный вход

Вход напряжения

Единица: ms

Проверьте значение логики входа (PNP, NPN).

Отмена режима блокировки

Импульсный выход

Выход стабилизации

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

1. Отсчет времени начинается по сигналу на

входе A. Когда вход A выключается,

время сбрасывается.

2. Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3. Управляющий выход работает как импульсный

выход или выход стабилизации

1. Отсчет времени начинается по сигналу

на входе A, если подается несколько сигналов,

признается только первый сигнал.

2. Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3. Управляющий выход работает как импульсный

выход или выход стабилизации

1. Отсчет времени начинается при включении

питания. (ВХ.A не работает)

2. Время сбрасывается по сигналу сброса.

Отсчет времени начинается при включении

сброса.

3. Управляющий выход работает как импульсный

выход или выход стабилизации

4. Запоминает значение времени в момент

выключения питания.

1. Отсчет времени начинается по сигналу

на входе A.

2. Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3. Управляющий выход работает как выход

стабилизации, выход выключается на

время T.выкл и включается на время T.вкл.

Ta+Tb = заданное время T.выкл

4. Значения T.вкл и T.выкл должны задаваться

отдельно.

5. В случае использования контактного выхода,

мин. заданное вреям должно быть

выше 100 мс.

OUT2 (ВЫХ.2)

OUT1

(ВЫХ.1)

ВХ.A

OUT1

(ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1

(ВЫХ.1)

Заданное время 2

Заданное время 1

Вверх

Отображение

Вниз

Заданное время 2

Заданное время 1

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

: Импульсный

выход

: Выход

стабилизации

Блокировка кнопки

Блокировка кнопок

CTS/CTY: Задайте мин. длительность внешнего сигнала INA (ВХ.А),

INH (ВХ.В), RESET (СБРОС).

CTM: Задайте мин. длительность внешнего сигнала INA (ВХ.А),

RESET (СБРОС), INHIBIT (ЗАПРЕТ), BATCH RESET (ГРУППОВОЙ СБРОС)

ширина сигнала

Время считается от 0 до уставки.

Время считается от уставки до 0.

Используется только для индикации

Инициализирует значение времени при отключении питания.

Запоминает значение времени в момент выключения питания.

При выборе или добавляется

функция настройки уставки времени.

(см. 3 Работа таймера)

0,001-

999,999 с

0,01-

9999,99 с

0,1-

99999,9 с

999999 с

0,01 с -

99 мин 59,99 с

0,1-

99999,9 ч

0,1 с -

999 мин 59,9 с

1 м -

9999 ч 59 мин

0,001 -

9,999 с

0,01-

99,99 с

9999 ч

1 мин -

99 ч 59 мин

9999 мин

0,1-

999,9 мин

0,1-

999,9 с

9999 с

1 с-

99 мин 59 с

1 с -

99 ч 59 мин 59 с

999999 мин

0,1-

99999,9 мин

1 с -

9999 мин 59 с

6 цифр

4 цифр

СЧЕТЧИК

ТАЙМЕР

Способ настройки

Мерцание 1 (сброс при выключении питания)

1) Отсчет времени начинается по сигналу на входе A..

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) Управляющий выход работает как выход стабилизации

4) В случае использования контактного выхода, мин.

заданное вреям должно быть выше 100 мс.

1) Отсчет времени начинается, когда ВХ.A включен

2) Заданное значение обнуляется, когда включается

вход сброса.

3) Отсчет времени прекращается, когда вход запрета включен.

4) При выключении питания происходит сброс.

1) Отсчет времени начинается, когда ВХ.A включен

2) Заданное значение обнуляется, когда включается

вход сброса.

3) Отсчет времени прекращается, когда вход запрета включен.

4) Отображаемое значение в момент выключения питания

запоминается.

1) Отсчет времени идет, когда ВХ.A включен.

2) Отсчет времени прекращается, когда ВХ.A выключен.

3) При достижении заданного времени, отображаемое

значение фиксируется и мигает.

4) При подаче сигнала сброса отображаемое значение

обнуляется.

5) При выключении питания происходит сброс.

1) Отсчет времени идет, когда ВХ.A включен.

2) Отсчет времени прекращается, когда ВХ.A выключен.

3) При достижении заданного времени, отображаемое

значение фиксируется и мигает.

4) При подаче сигнала сброса отображаемое значение

обнуляется.

5) Отображаемое значение в момент выключения

питания запоминается.

1) Время отсчитывается, когда вход A включается.

2) Отсчет времени прекращается, когда вход A выключается.

3) Когда отсчет времени прекращается и питание

выключается, отображаемое значение обнуляется.

4) Если истекшее время превосходит заданное время

на момент выключения входа A, отображаемое значение

мигает и работа прекращается до подачи сигнала сброса.

(Задержка

времени

включения)

(Стабили-

зация)

1) Время отсчитывается, когда вход A включается.

2) Отсчет времени прекращается, когда ВХ.A выключен.

3) Когда отсчет времени прекращается и питание

выключается, отображаемое значение запоминается.

4) Если истекшее время превосходит заданное время

на момент выключения входа A, отображаемое значение

мигает и работа прекращается до подачи сигнала сброса.

Режим индикации времени включения входа A.

1) Отсчет времени начинается по сигналу на входе A.

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) Управляющий выход работает как импульсный выход

4) В случае использования контактного выхода, мин.

заданное вреям должно быть выше 100 мс.

1) Отсчет времени начинается при включении ВХ.A;

отображаемое значение на момент выключения питания

запоминается.

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) Управляющий выход работает как выход стабилизации

4) Управляющий выход реверсируется при достижении

заданного времени. (в момент пуска управляющий

выход OUT2 выключен).

5) В случае использования контактного выхода, мин.

заданное вреям должно быть выше 100 мс.

1) Отсчет времени начинается при включении ВХ.A;

отображаемое значение на момент выключения питания

запоминается.

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) Управляющий выход работает как импульсный выход

4) В случае использования контактного выхода,

мин. заданное вреям должно быть выше 100 мс.

1) Управляющий выход включается и отсчет времени

начинается по сигналу на входе A.

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) При достижении заданного времени отображаемое значе-

ние и управляющий выход автоматически сбрасываются.

4) Управляющий выход включен во вреям отсчета времени.

1) Управляющий выход включается и отсчет времени

начинается по сигналу на входе A.

2) Когда сигнал на ВХ.A включен:

– Начинается отсчет времени включения питания

– Начинается отсчет времени выключения питания

3) При достижении заданного времени отображаемое

значение и управляющий выход автоматически

сбрасываются.

4) Управляющий выход включен во вреям отсчета времени.

5) Вход A игнорируется во время отсчета времени.

1) Отсчет времени начинается, когда ВХ.A включен и

сбрасывается, когда ВХ.A выключен.

2) Вход INA включен, выход OUT1 включен во время

T1(HOLD) или t1.

3) При достижении заданного времени 1, отображаемое

значение сбрасывается, выход OUT2 включен во время

T2(HOLD) или t2.

Выход выключается при достижении заданного

времени, даже если время импульсного сигнала

превосходит заданное время.

(в модели с одинарной уставкой режим отсутствует)

1) Если ВХ.A включен, управляющий выход остается

включенным. (если только питание не выключено,

а сброс не включен)

2) Когда вход A выключается, начинается отсчет времени.

3) При достижении заданного времени отображаемое

значение и управляющий выход автоматически

сбрасываются.

1) Когда ВХ.A включен, выход включен и идет отсчет

времени, выход выключается по истечении времени

задержки включения.

2) Когда ВХ.A выключен, выход включен и идет отсчет

времени, выход выключается по истечении времени

задержки выключения.

3) Если ВХ.A выключается в пределах времени задержки

включения, повторяется шаг 2.

4) Если ВХ.A включается в пределах времени задержки

выключения, повторяется шаг 1.

Задержка включения

Задержка выключения

1) Когда ВХ.A включен, идет отсчет времени и выход

включается по истечении времени задержки включения.

2) Когда ВХ.A выключен, идет отсчет времени и выход

выключается по истечении времени задержки выключения.

3) Если ВХ.A выключается в пределах времени задержки

включения, выход включается и повторяется шаг 2.

4) Если ВХ.A включается в пределах времени задержки

выключения, выход выключается и повторяется шаг 1.

1) Отсчет времени идет, когда вход INA включен.

2) Отсчет времени прекращается, когда вход INA выключен.

3) При достижении заданного времени, выход включается.

Сброс при выключении питания: Защита памяти отсутствует (при выключении питания отображаемое значение обнуляется).

Сохранение при выключении питания: защита памяти (значение, отображаемое на момент выключения питания запоминается, и отображается

при возобновлении питания).

Выход стабилизации

Импульсный выход

Интервал (сброс при выключении питания)

Интервал 1 (сброс при выключении питания)

Интервал 2 (сброс при выключении питания)

Сигнал задержки выключения 1

(сброс при выкл. питания)

Задержка включения-выключения (сброс при выкл. питания)

Задержка вкл.-выкл. 1 (сброс при выкл. питания)

Время интеграции (сброс при выключении питания)

Мерцание 2 (сохранение при выключении питания)

(Кнопка : для выбора режима настройки или кнопка для изменения уставки)

Режим

вывода

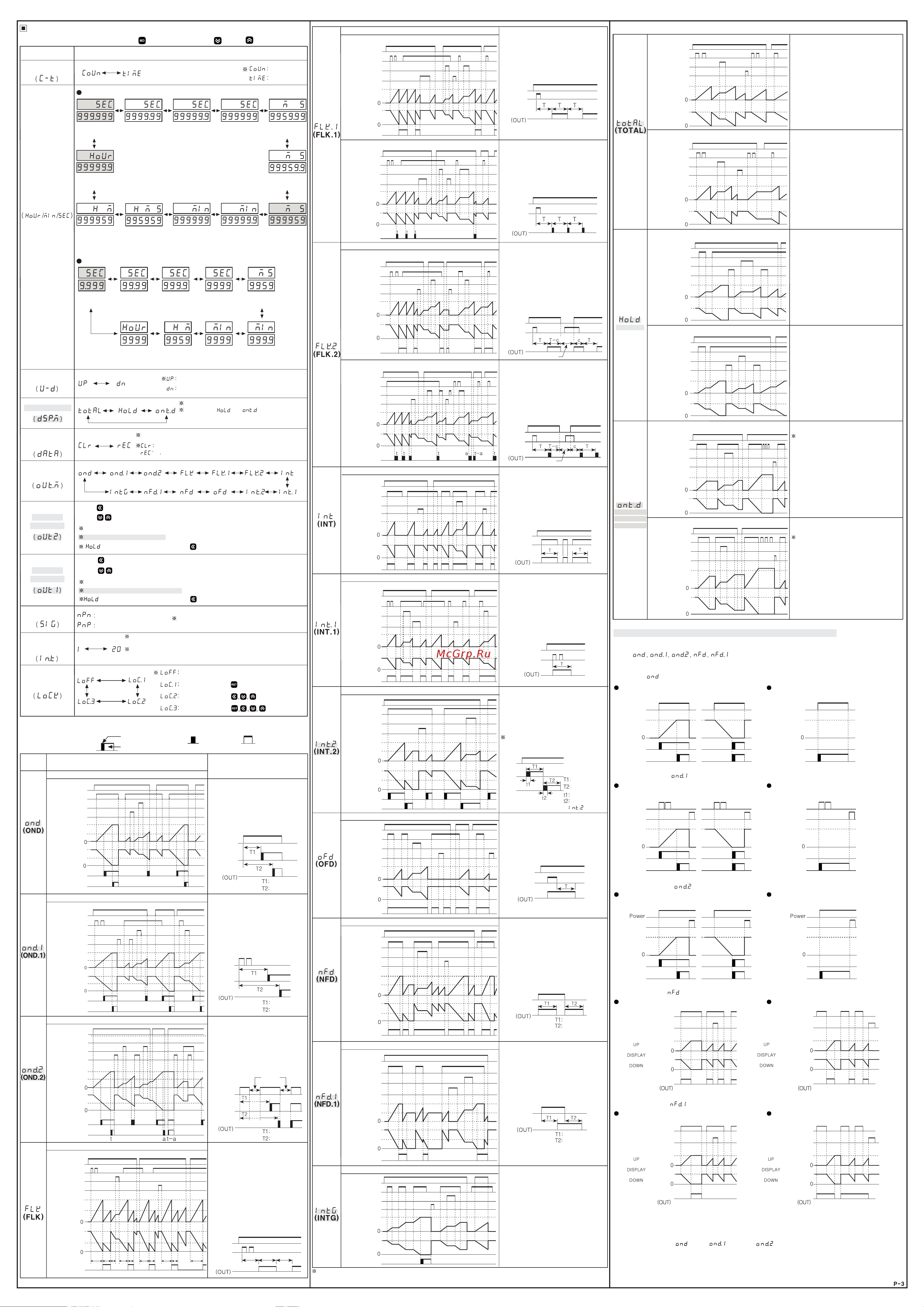

Схема времени

Сигнал задержки включения (сброс питания)

Сигнал задержки включения 1 (сброс питания)

Задержка включения питания (стабилизация питания)

Мерцание (сброс питания)

Принцип действия

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER

(ПИТАНИЕ)

POWER

(ПИТАНИЕ)

HOLD

(СТАБИЛИЗАЦИЯ)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

INA

(ВХ.A)

POWER

(ПИТАНИЕ)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

Задержка вкл.

Задержка выкл.

Задержка вкл.

Задержка выкл.

Задержка вкл.

Задержка выкл.

Задержка вкл.

Задержка выкл.

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

POWER (ПИТАНИЕ)

START (ПУСК)

INHIBIT (ЗАПРЕТ)

RESET (СБРОС)

Заданное время 2

Заданное время 1

Заданное время 2

Заданное время 1

Заданное время 2

Заданное время 1

Заданное время 2

Заданное время 1

T.выкл

Заданное время

T.вкл

Заданное время

T.выкл

Заданное время

T.вкл

Заданное время

T.выкл

T.вкл

T.вкл T.вкл

T.вкл

T.выкл

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное

время

Заданное время 1

Заданное время 2

Заданное время 1

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Макс.

диапазон

времени

Макс.

диапазон

времени

Макс.

диапазон

времени

Макс.

диапазон

времени

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Вверх

Отображение

Вниз

Заданное время 1 обнуляется

Режим Вверх

Режим Вниз

Режим Вверх

Режим Вниз

Режим Вверх

Режим Вниз

Заданное время 2 обнуляется

Заданное время 2 обнуляетсяЗаданное время 1 обнуляется

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

INA

(ВХ.A)

POWER

(ПИТАНИЕ)

OUT2 (ВЫХ.2)

INA

(ВХ.A)

POWER

(ПИТАНИЕ)

OUT2 (ВЫХ.2)

Заданное время 1

Заданное время 2

Заданное время 1

Заданное время 2

Заданное время 1

Заданное время 2

Заданное время 1

Заданное время 2

Одиночный импульс1

одиночный импульс2

ВХ.A

T.выкл

T.вкл

T: Заданное время

Hold (Стабилизация)

T: Заданное время

INA

(ВХ.A)

INA

(ВХ.A)

INA

(ВХ.A)

INA

(ВХ.A)

POWER

(ПИТАНИЕ)

POWER

(ПИТАНИЕ)

POWER

(ПИТАНИЕ)

OUT2 (ВЫХ.2)

INA

(ВХ.A)

INA

(ВХ.A)

INA

(ВХ.A)

POWER

(ПИТАНИЕ)

OUT2 (ВЫХ.2)

OUT1

(ВЫХ.1)

OUT2

(ВЫХ.2)

(Стабилизация)

Hold

Задержка включения

Задержка выключения

4. Настройка нулевого значения времени таймера

4-1. Режимы работы выхода, в которых может быть настроено нулевое значение

4-2. Работа в соответствии с режимом выхода

(при настройке нулевого значения времени)

А. Режим (задержка сигнала включения)

В. Режим OND 1 ( ) (задержка сигнала включения 1)

С. Режим OND 2 ( ) (задержка сигнала включения 2)

D. Режим NFD ( ) (задержка включения-выключения)

E. Режим NFD 1 ( ) (задержка включения-выключения 1)

5. Уставка 1 (PS1) больше уставки 2 (PS2)

Заданное

время 2

Заданное

время 2

Заданное

время 2

Заданное

время 1

Заданное

время 1

Заданное

время 1

Время задержки выключения обнуляется

В режимах выхода OND ( ), OND.1 ( ) или OND.2 ( )

– Режим ВВЕРХ: Если уставка 1 таймера больше, чем уставка 2, выход OUT1 не включается.

– Режим ВНИЗ: Если уставка 1 таймера больше, чем уставка 2, выход OUT1 включается

немедленно после получения сигнала на включение.

Время задержки включения обнуляется

START (ПУСК)

START (ПУСК)START (ПУСК)

OUT2 (ВЫХ.2) OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT2 (ВЫХ.2)OUT2 (ВЫХ.2)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

OUT2 (ВЫХ.2)

OUT1 (ВЫХ.1)

START (ПУСК) START (ПУСК)

Задержка выкл.

Задержка вкл.

Задержка выкл.

START (ПУСК)

RESET (СБРОС)

RESET (СБРОС)RESET (СБРОС)

RESET (СБРОС)

Autonics CT6S-1P4 100-240В, арт. 00000012529 руководство эксплуатации онлайн [3/4] 841085

Похожие устройства
