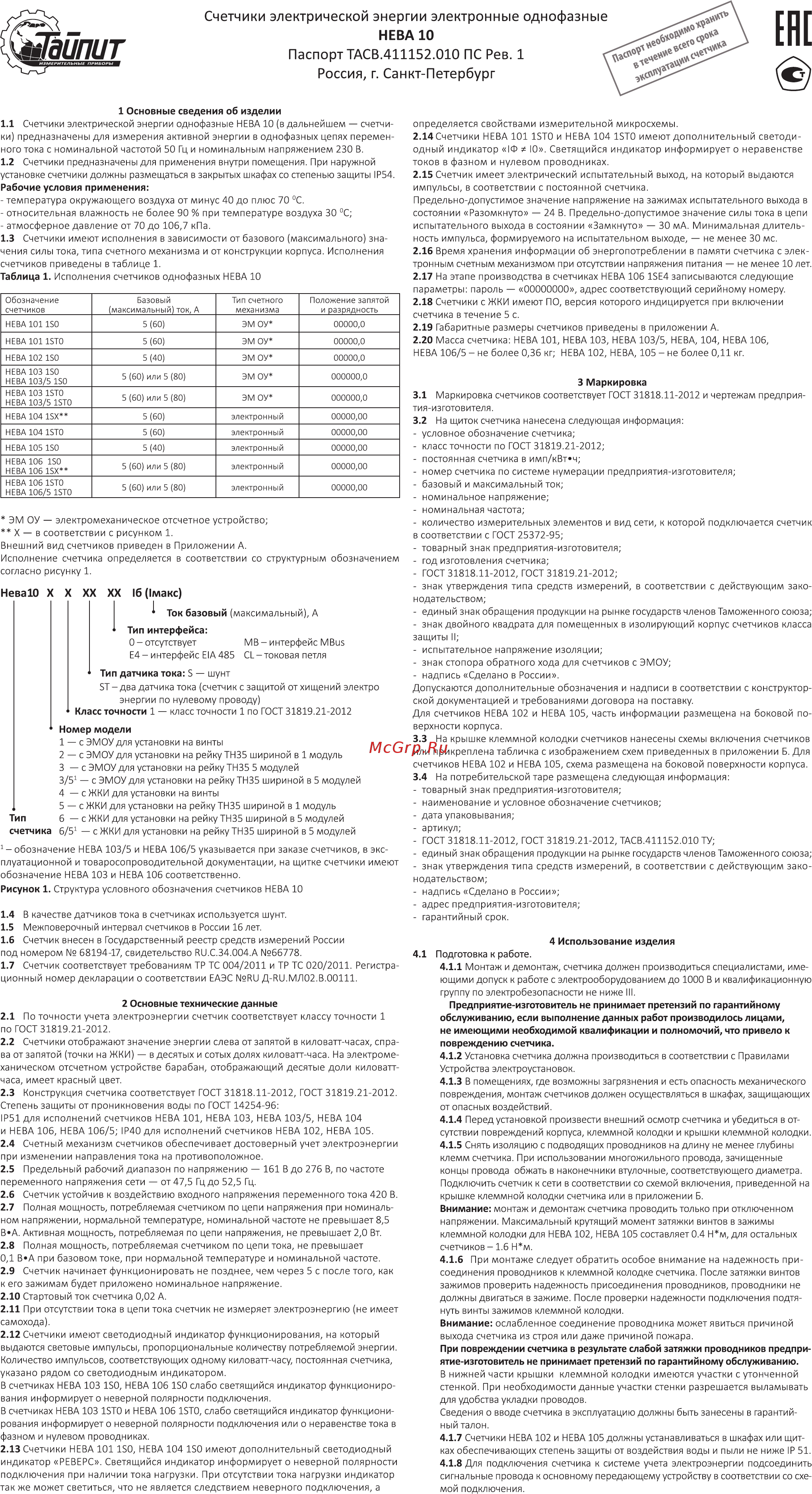

Счетчики электрической энергии электронные однофазные НЕВА 10 Паспорт ТАСВ 411152 010 ПС Рев 1 Г Россия г Санкт Петербург шШпит 1 Основные сведения об изделии 1 1 Счетчики электрической энергии однофазные НЕВА 10 в дальнейшем счетчи ки предназначены для измерения активной энергии в однофазных цепях перемен ного тока с номинальной частотой 50 Гц и номинальным напряжением 230 В 1 2 Счетчики предназначены для применения внутри помещения При наружной установке счетчики должны размещаться в закрытых шкафах со степенью защиты IP54 Рабочие условия применения температура окружающего воздуха от минус 40 до плюс 70 C относительная влажность не более 90 при температуре воздуха 30 C атмосферное давление от 70 до 106 7 кПа 1 3 Счетчики имеют исполнения в зависимости от базового максимального зна чения силы тока типа счетного механизма и от конструкции корпуса Исполнения счетчиков приведены в таблице 1 Таблица 1 Исполнения счетчиков однофазных НЕВА 10 Обозначение счетчиков Базовый максимальный ток А Тип счетного механизма Положение запятой и разрядность НЕВА 1011S0 5 160 ЭМ ОУ 00000 0 НЕВА 101 1ST0 5 60 ЭМ ОУ 00000 0 НЕВА 102 1S0 5 40 ЭМ ОУ 00000 0 5 60 или 5 80 ЭМ ОУ 000000 0 5 60 или 5 80 ЭМ ОУ 000000 0 НЕВА 103 1S0 НЕВА 103 5 1S0 НЕВА 103 1ST0 НЕВА 103 5 1ST0 НЕВА 104 1SX 5 60 электронный 00000 00 НЕВА 104 1ST0 5 60 электронный 00000 00 5 40 электронный 00000 00 5 60 или 5 80 электронный 00000 00 5 60 или 5 80 электронный 00000 00 НЕВА 105 1S0 НЕВА 106 1S0 НЕВА 106 1SX НЕВА 106 1ST0 НЕВА 106 5 1ST0 ЭМ ОУ электромеханическое отсчетное устройство X в соответствии с рисунком 1 Внешний вид счетчиков приведен в Приложении А Исполнение счетчика определяется в соответствии согласно рисунку 1 со структурным обозначением НеваЮ X X XX XX 16 1макс Ток базовый максимальный А 1 Тип интерфейса 0 отсутствует МВ интерфейс MBus Е4 интерфейс EIA 485 CL токовая петля Тип датчика тока 5 шунт ST два датчика тока счетчик с защитой от хищений электро энергии по нулевому проводу Класс точности 1 класс точности 1 по ГОСТ 31819 21 2012 Номер модели Тип счетчика 1 с ЭМОУ для установки на винты 2 с ЭМОУ для установки на рейку ТН35 шириной в 1 модуль 3 с ЭМОУ для установки на рейку ТН35 5 модулей 3 51 с ЭМОУ для установки на рейку ТН35 шириной в 5 модулей 4 с ЖКИ для установки на винты 5 с ЖКИ для установки на рейку ТН35 шириной в 1 модуль 6 с ЖКИ для установки на рейку ТН35 шириной в 5 модулей 6 51 с ЖКИ для установки на рейку ТН35 шириной в 5 модулей 1 обозначение НЕВА 103 5 и НЕВА 106 5 указывается при заказе счетчиков в экс плуатационной и товаросопроводительной документации на щитке счетчики имеют обозначение НЕВА 103 и НЕВА 106 соответственно Рисунок 1 Структура условного обозначения счетчиков НЕВА 10 1 4 В качестве датчиков тока в счетчиках используется шунт 1 5 Межповерочный интервал счетчиков в России 16 лет 1 6 Счетчик внесен в Государственный реестр средств измерений России под номером 68194 17 свидетельство Ш С 34 004 А 66778 1 7 Счетчик соответствует требованиям ТР ТС 004 2011 и ТР ТС 020 2011 Регистра ционный номер декларации о соответствии ЕАЭС Ш Д Ки МЛО2 В ОО111 2 Основные технические данные 2 1 По точности учета электроэнергии счетчик соответствует классу точности 1 по ГОСТ 31819 21 2012 2 2 Счетчики отображают значение энергии слева от запятой в киловатт часах спра ва от запятой точки на ЖКИ в десятых и сотых долях киловатт часа На электроме ханическом отсчетном устройстве барабан отображающий десятые доли киловаттчаса имеет красный цвет 2 3 Конструкция счетчика соответствует ГОСТ 31818 11 2012 ГОСТ 31819 21 2012 Степень защиты от проникновения воды по ГОСТ 14254 96 IP51 для исполнений счетчиков НЕВА 101 НЕВА 103 НЕВА 103 5 НЕВА 104 и НЕВА 106 НЕВА 106 5 IP40 для исполнений счетчиков НЕВА 102 НЕВА 105 2 4 Счетный механизм счетчиков обеспечивает достоверный учет электроэнергии при изменении направления тока на противоположное 2 5 Предельный рабочий диапазон по напряжению 161 В до 276 В по частоте переменного напряжения сети от 47 5 Гц до 52 5 Гц 2 6 Счетчик устойчив к воздействию входного напряжения переменного тока 420 В 2 7 Полная мощность потребляемая счетчиком по цепи напряжения при номиналь ном напряжении нормальной температуре номинальной частоте не превышает 8 5 В А Активная мощность потребляемая по цепи напряжения не превышает 2 0 Вт 2 8 Полная мощность потребляемая счетчиком по цепи тока не превышает 0 1 В А при базовом токе при нормальной температуре и номинальной частоте 2 9 Счетчик начинает функционировать не позднее чем через 5 с после того как к его зажимам будет приложено номинальное напряжение 2 10 Стартовый ток счетчика 0 02 А 2 11 При отсутствии тока в цепи тока счетчик не измеряет электроэнергию не имеет самохода 2 12 Счетчики имеют светодиодный индикатор функционирования на который выдаются световые импульсы пропорциональные количеству потребляемой энергии Количество импульсов соответствующих одному киловатт часу постоянная счетчика указано рядом со светодиодным индикатором В счетчиках НЕВА 103 1S0 НЕВА 106 1S0 слабо светящийся индикатор функциониро вания информируете неверной полярности подключения В счетчиках НЕВА 103 1ST0 и НЕВА 106 1ST0 слабо светящийся индикатор функциони рования информирует о неверной полярности подключения или о неравенстве тока в фазном и нулевом проводниках 2 13 Счетчики НЕВА 101 1S0 НЕВА 104 1S0 имеют дополнительный светодиодный индикатор РЕВЕРС Светящийся индикатор информирует о неверной полярности подключения при наличии тока нагрузки При отсутствии тока нагрузки индикатор так же может светиться что не является следствием неверного подключения а определяется свойствами измерительной микросхемы 2 14 Счетчики НЕВА 101 15Т0 и НЕВА 104 15Т0 имеют дополнительный светоди одный индикатор 1Ф 10 Светящийся индикатор информирует о неравенстве токов в фазном и нулевом проводниках 2 15 Счетчик имеет электрический испытательный выход на который выдаются импульсы в соответствии с постоянной счетчика Предельно допустимое значение напряжение на зажимах испытательного выхода в состоянии Разомкнуто 24 В Предельно допустимое значение силы тока в цепи испытательного выхода в состоянии Замкнуто 30 мА Минимальная длитель ность импульса формируемого на испытательном выходе не менее 30 мс 2 16 Время хранения информации об энергопотреблении в памяти счетчика с элек тронным счетным механизмом при отсутствии напряжения питания не менее 10 лет 2 17 На этапе производства в счетчиках НЕВА 106 15Е4 записываются следующие параметры пароль 00000000 адрес соответствующий серийному номеру 2 18 Счетчики с ЖКИ имеют ПО версия которого индицируется при включении счетчика в течение 5 с 2 19 Габаритные размеры счетчиков приведены в приложении А 2 20 Масса счетчика НЕВА 101 НЕВА 103 НЕВА 103 5 НЕВА 104 НЕВА 106 НЕВА 106 5 не более 0 36 кг НЕВА 102 НЕВА 105 не более 0 11 кг 3 Маркировка 3 1 Маркировка счетчиков соответствует ГОСТ 31818 11 2012 и чертежам предприя тия изготовителя 3 2 На щиток счетчика нанесена следующая информация условное обозначение счетчика класс точности по ГОСТ 31819 21 2012 постоянная счетчика в имп кВт ч номер счетчика по системе нумерации предприятия изготовителя базовый и максимальный ток номинальное напряжение номинальная частота количество измерительных элементов и вид сети к которой подключается счетчик в соответствии с ГОСТ 25372 95 товарный знак предприятия изготовителя год изготовления счетчика ГОСТ 31818 11 2012 ГОСТ 31819 21 2012 знак утверждения типа средств измерений в соответствии с действующим нодательством единый знак обращения продукции на рынке государств членов Таможенного знак двойного квадрата для помещенных в изолирующий корпус счетчиков защиты II испытательное напряжение изоляции знак стопора обратного хода для счетчиков с ЭМОУ надпись Сделано в России Допускаются дополнительные обозначения и надписи в соответствии с конструктор ской документацией и требованиями договора на поставку Для счетчиков НЕВА 102 и НЕВА 105 часть информации размещена на боковой по верхности корпуса 3 3 На крышке клеммной колодки счетчиков нанесены схемы включения счетчиков или прикреплена табличка с изображением схем приведенных в приложении Б Для счетчиков НЕВА 102 и НЕВА 105 схема размещена на боковой поверхности корпуса 3 4 На потребительской таре размещена следующая информация товарный знак предприятия изготовителя наименование и условное обозначение счетчиков дата упаковывания артикул ГОСТ 31818 11 2012 ГОСТ 31819 21 2012 ТАСВ 411152 010 ТУ единый знак обращения продукции на рынке государств членов Таможенного знак утверждения типа средств измерений в соответствии с действующим нодательством надпись Сделано в России адрес предприятия изготовителя гарантийный срок зако союза класса союза зако 4 Использование изделия 4 1 Подготовка к работе 4 1 1 Монтаж и демонтаж счетчика должен производиться специалистами име ющими допуск к работе с электрооборудованием до 1000 В и квалификационную группу по электробезопасности не ниже III Предприятие изготовитель не принимает претензий по гарантийному обслуживанию если выполнение данных работ производилось лицами не имеющими необходимой квалификации и полномочий что привело к повреждению счетчика 4 1 2 Установка счетчика должна производиться в соответствии с Правилами Устройства электроустановок 4 1 3 В помещениях где возможны загрязнения и есть опасность механического повреждения монтаж счетчиков должен осуществляться в шкафах защищающих от опасных воздействий 4 1 4 Перед установкой произвести внешний осмотр счетчика и убедиться в от сутствии повреждений корпуса клеммной колодки и крышки клеммной колодки 4 1 5 Снять изоляцию с подводящих проводников на длину не менее глубины клемм счетчика При использовании многожильного провода зачищенные концы провода обжать в наконечники втулочные соответствующего диаметра Подключить счетчик к сети в соответствии со схемой включения приведенной на крышке клеммной колодки счетчика или в приложении Б Внимание монтаж и демонтаж счетчика проводить только при отключенном напряжении Максимальный крутящий момент затяжки винтов в зажимы клеммной колодки для НЕВА 102 НЕВА 105 составляет 0 4 Н м для остальных счетчиков 1 6 Н м 4 1 6 При монтаже следует обратить особое внимание на надежность при соединения проводников к клеммной колодке счетчика После затяжки винтов зажимов проверить надежность присоединения проводников проводники не должны двигаться в зажиме После проверки надежности подключения подтя нуть винты зажимов клеммной колодки Внимание ослабленное соединение проводника может явиться причиной выхода счетчика из строя или даже причиной пожара При повреждении счетчика в результате слабой затяжки проводников предпри ятие изготовитель не принимает претензий по гарантийному обслуживанию В нижней части крышки клеммной колодки имеются участки с утонченной стенкой При необходимости данные участки стенки разрешается выламывать для удобства укладки проводов Сведения о вводе счетчика в эксплуатацию должны быть занесены в гарантий ный талон 4 1 7 Счетчики НЕВА 102 и НЕВА 105 должны устанавливаться в шкафах или щит ках обеспечивающих степень защиты от воздействия воды и пыли не ниже IP 51 4 1 8 Для подключения счетчика к системе учета электроэнергии подсоединить сигнальные провода к основному передающему устройству в соответствии со схе мой подключения
