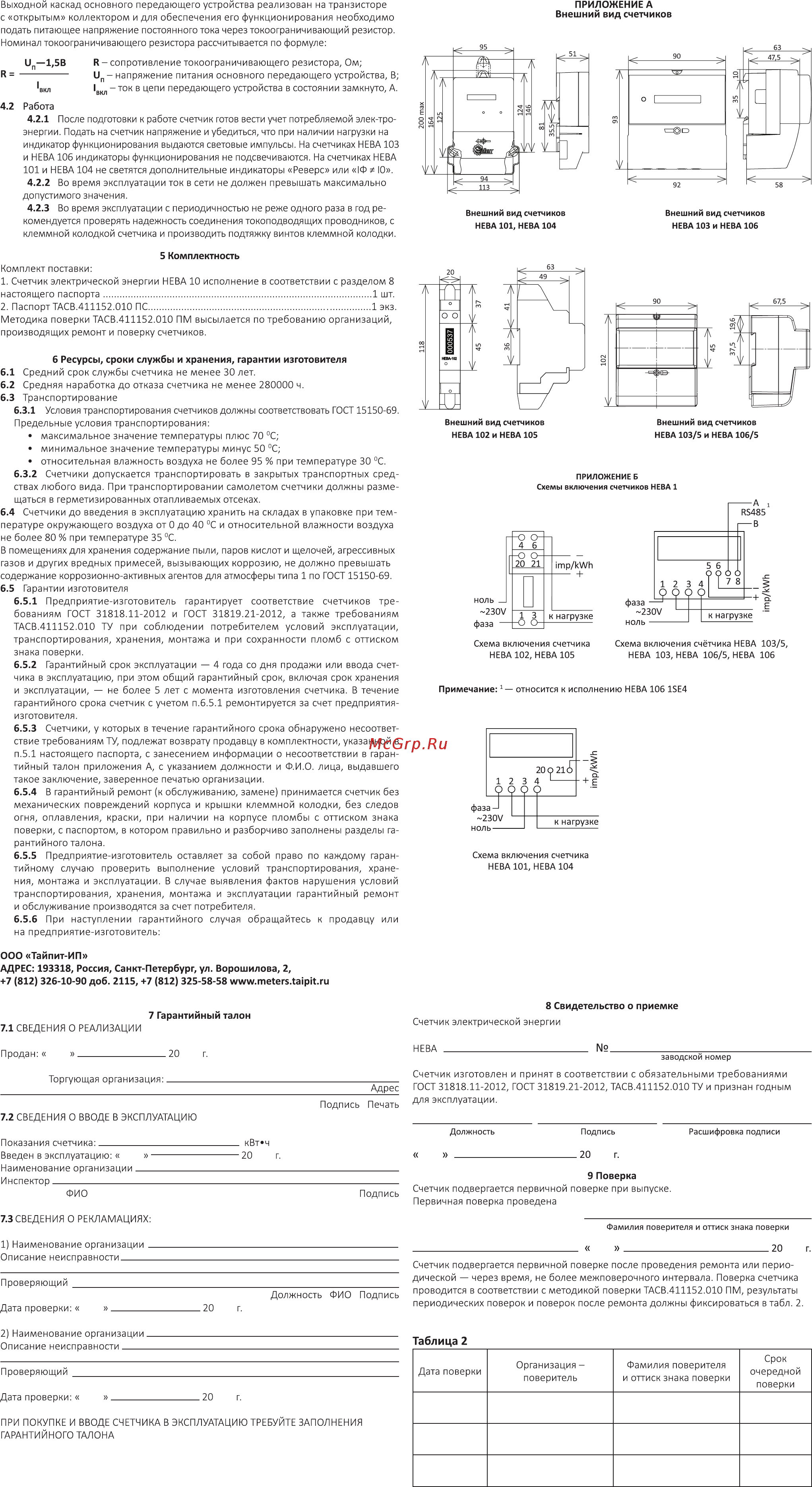

ПРИЛОЖЕНИЕ А Внешний вид счетчиков Выходной каскад основного передающего устройства реализован на транзисторе с открытым коллектором и для обеспечения его функционирования необходимо подать питающее напряжение постоянного тока через токоограничивающий резистор Номинал токоограничивающего резистора рассчитывается по формуле ип 1 5В R сопротивление токоограничивающего резистора Ом R 11п напряжение питания основного передающего устройства В вкл 1ВКЛ ток в цепи передающего устройства в состоянии замкнуто А 4 2 Работа 4 2 1 После подготовки к работе счетчик готов вести учет потребляемой элек троэнергии Подать на счетчик напряжение и убедиться что при наличии нагрузки на индикатор функционирования выдаются световые импульсы На счетчиках НЕВА 103 и НЕВА 106 индикаторы функционирования не подсвечиваются На счетчиках НЕВА 101 и НЕВА 104 не светятся дополнительные индикаторы Реверс или 1Ф г 10 4 2 2 Во время эксплуатации ток в сети не должен превышать максимально допустимого значения 4 2 3 Во время эксплуатации с периодичностью не реже одного раза в год ре комендуется проверять надежность соединения токоподводящих проводников с клеммной колодкой счетчика и производить подтяжку винтов клеммной колодки Внешний вид счетчиков НЕВА 103 и НЕВА 106 Внешний вид счетчиков НЕВА 101 НЕВА 104 5 Комплектность Комплект поставки 1 Счетчик электрической энергии НЕВА 10 исполнение в соответствии с разделом 8 настоящего паспорта 1 шт 2 Паспорт ТАСВ 411152 010 ПС 1 экз Методика поверки ТАСВ 411152 010 ПМ высылается по требованию организаций производящих ремонт и поверку счетчиков 6 Ресурсы сроки службы и хранения гарантии изготовителя 6 1 Средний срок службы счетчика не менее 30 лет 6 2 Средняя наработка до отказа счетчика не менее 280000 ч 6 3 Транспортирование 6 3 1 Условия транспортирования счетчиков должны соответствовать ГОСТ 15150 69 Внешний вид счетчиков НЕВА 102 и НЕВА 105 Предельные условия транспортирования максимальное значение температуры плюс 70 С минимальное значение температуры минус 50 С относительная влажность воздуха не более 95 при температуре 30 С 6 3 2 Счетчики допускается транспортировать в закрытых транспортных сред ствах любого вида При транспортировании самолетом счетчики должны разме щаться в герметизированных отапливаемых отсеках 6 4 Счетчики до введения в эксплуатацию хранить на складах в упаковке при тем пературе окружающего воздуха от 0 до 40 С и относительной влажности воздуха не более 80 при температуре 35 С В помещениях для хранения содержание пыли паров кислот и щелочей агрессивных газов и других вредных примесей вызывающих коррозию не должно превышать содержание коррозионно активных агентов для атмосферы типа 1 по ГОСТ 15150 69 6 5 Гарантии изготовителя 6 5 1 Предприятие изготовитель гарантирует соответствие счетчиков тре бованиям ГОСТ 31818 11 2012 и ГОСТ 31819 21 2012 а также требованиям ТАСВ 411152 010 ТУ при соблюдении потребителем условий эксплуатации транспортирования хранения монтажа и при сохранности пломб с оттиском знака поверки 6 5 2 Гарантийный срок эксплуатации 4 года со дня продажи или ввода счет чика в эксплуатацию при этом общий гарантийный срок включая срок хранения и эксплуатации не более 5 лет с момента изготовления счетчика В течение гарантийного срока счетчик с учетом п 6 5 1 ремонтируется за счет предприятияизготовителя 6 5 3 Счетчики у которых в течение гарантийного срока обнаружено несоответ ствие требованиям ТУ подлежат возврату продавцу в комплектности указанной в п 5 1 настоящего паспорта с занесением информации о несоответствии в гаран тийный талон приложения А с указанием должности и Ф И О лица выдавшего такое заключение заверенное печатью организации 6 5 4 В гарантийный ремонт к обслуживанию замене принимается счетчик без механических повреждений корпуса и крышки клеммной колодки без следов огня оплавления краски при наличии на корпусе пломбы с оттиском знака поверки с паспортом в котором правильно и разборчиво заполнены разделы га рантийного талона 6 5 5 Предприятие изготовитель оставляет за собой право по каждому гаран тийному случаю проверить выполнение условий транспортирования хране ния монтажа и эксплуатации В случае выявления фактов нарушения условий транспортирования хранения монтажа и эксплуатации гарантийный ремонт и обслуживание производятся за счет потребителя 6 5 6 При наступлении гарантийного случая обращайтесь к продавцу или на предприятие изготовитель Внешний вид счетчиков НЕВА 103 5 и НЕВА 106 5 ПРИЛОЖЕНИЕ Б Схемы включения счетчиков НЕВА 1 Схема включения счетчика Схема включения счётчика НЕВА 103 5 НЕВА 102 НЕВА 105 НЕВА 103 НЕВА 106 5 НЕВА 106 Примечание 1 относится к исполнению НЕВА 106 15Е4 Схема включения счетчика НЕВА 101 НЕВА 104 ООО Тайпит ИП АДРЕС 193318 Россия Санкт Петербург ул Ворошилова 2 7 812 326 10 90 доб 2115 7 812 325 58 58 www meters taipit ru 8 Свидетельство о приемке 7 Гарантийный талон Счетчик электрической энергии 7 1 СВЕДЕНИЯ О РЕАЛИЗАЦИИ НЕВА ______________________________ ___________________________________________ Продан 20 г заводской номер Торгующая организация ___________________________________________________ Адрес Подпись Печать Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818 11 2012 ГОСТ 31819 21 2012 ТАСВ 411152 010 ТУ и признан годным для эксплуатации 7 2 СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ Должность Показания счетчика ______________________ _________ кВт ч Введен в эксплуатацию 20 г Наименование организации________________ И нспектор______________________________ ФИО Подпись Расшифровка подписи 20 г 9 Поверка Подпись Счетчик подвергается первичной поверке при выпуске Первичная поверка проведена 7 3 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ Фамилия поверителя и оттиск знака поверки 1 Наименованиеорганизации_________________________________________________________ Описаниенеисправ н ости____________________________________________________________ Проверяющий______________________________________________________________________ Должность ФИО Подпись Дата проверки 20 г 2 Наименование организации________________________________________________________ Описаниенеисправности_____________________________________________________________ Проверяющий______________________________________________________________________ Дата проверки 20 ПРИ ПОКУПКЕ И ВВОДЕ СЧЕТЧИКА В ЭКСПЛУАТАЦИЮ ТРЕБУЙТЕ ЗАПОЛНЕНИЯ ГАРАНТИЙНОГО ТАЛОНА 20 Счетчик подвергается первичной поверке после проведения ремонта или перио дической через время не более межповерочного интервала Поверка счетчика проводится в соответствии с методикой поверки ТАСВ 411152 010 ПМ результаты периодических поверок и поверок после ремонта должны фиксироваться в табл 2 Таблица 2 Дата поверки Организация поверитель Фамилия поверителя и оттиск знака поверки Срок очередной поверки
