Белмаш BDG-2 152/228 S086A [12/21] Сборка станка

трещины, несросшиеся сучки, гниль, или другие пороки древесины.

Не допускается непосредственная шлифовка заготовок без плоской базовой поверхности.

Заготовка не должна быть влажной. Рекомендуемая влажность не более 22%.

3. СБОРКА СТАНКА

3.1 Распаковка

Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на

наличие повреждений. О любых повреждениях следует немедленно сообщить поставщику/

продавцу.

Перед сборкой и использованием станка внимательно изучите инструкцию для

выполнения надлежащей сборки, технического обслуживания и соблюдения

техники безопасности.

Удалите защитную смазку с поверхности стола и всех

неокрашенных деталей. Для ее снятия используйте мягкую

ткань, смоченную керосином (не применяйте для этой цели

ацетон, бензин или разбавитель лака). После очистки

покройте поверхности воском. Излишки воска удалите для

предотвращения его попадания на заготовки.

В целях безопасности не подключайте станок к

источнику подачи питания до полного оконча-

ния его монтажа.

3.2 Сборка станка

Прикрепите кожух шлифовального диска к передней крышке

двигателя при помощи трех винтов, трех плоских шайб и трех

пружинных шайб (рис. 2).

Установите основание шлифовального диска на вал двига-

теля, выровняв паз на основании со шпонкой. Закрепите

основание, используя установочный винт (рис. 2).

Установка шлифовального диска описана в п.п. 6.3 «Замена

шлифовального диска».

Установите патрубок стружковывода на кожух шлифоваль-

ного диска при помощи двух винтов (рис. 2).

Установите кожух ведущего ролика на узел ленточного

шлифования при помощи двух винтов (рис. 3).

3.3 Сборка каркасного основания

Наденьте ножки на четыре боковые опоры каркасного

основания станка (рис. 4).

Прикрепите верхние перекладины и нижние перекладины

каркасного основания к боковым опорам при помощи

болтов и гаек.

Убедитесь, что установочные отверстия опор вровень с

отверстиями в каждой части верхней перекладины. Также

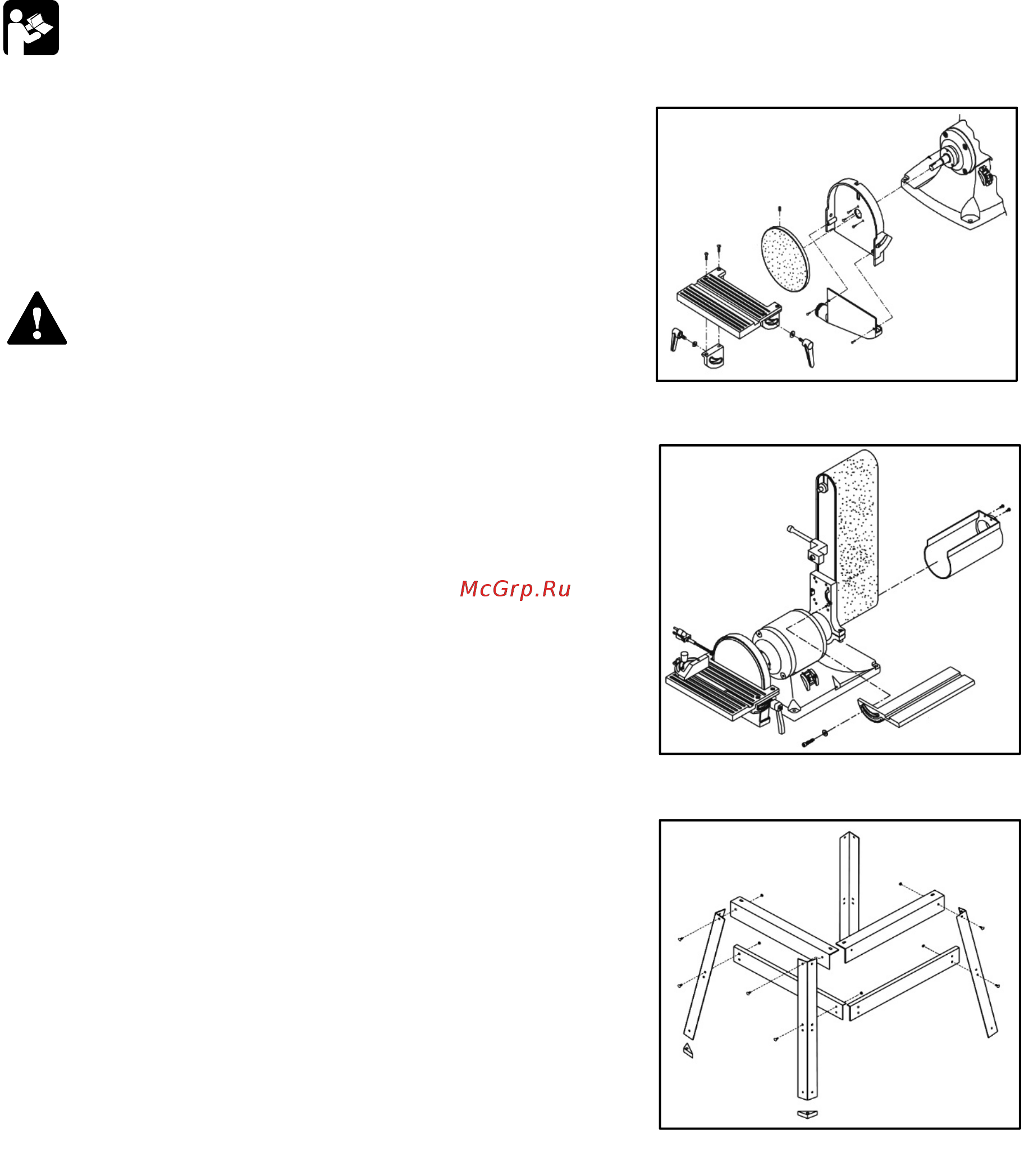

Рисунок 2.

Рисунок 4.

Рисунок 3.
