4. РЕГУЛИРОВКА СТАНКА

Обязательно убедитесь, что станок выключен и отсоединен от сети перед

выполнением настроек.

4.1 Регулировка угла наклона рабочих столов

Рабочие столы используются для установки обрабатываемой заготовки при шлифовании лентой,

когда ленточная конструкция находится в вертикальном положении, или шлифовании диском.

Для регулировки угла стола шлифовального диска, необходимо ослабить рукоятки блокировки

положения рабочего стола, наклонить рабочий стол в требуемое положение (используйте шкалу

угла наклона, чтобы выставить нужный угол). Закрепите стол при помощи рукояток.

Для регулировки угла стола шлифовальной ленты, необходимо ослабить болт в кронштейне

рабочего стола шлифовальной ленты, наклонить рабочий стол в требуемое положение

(используйте шкалу угла наклона, чтобы выставить нужный угол). Закрепите стол при помощи

болта.

4.2 Регулировка положения шлифовального ленточного узла

Ленточный шлифовальный узел может быть переведен из горизонтального в вертикальное

положение, или расположен под любым углом между данными положениями.

Для установки положения ленточного шлифовального узла – ослабьте винт на поворотном

кронштейне. Переведите шлифовальный ленточный узел в необходимое положение и закрепите,

затянув винт.

4.3 Регулировка направления движения шлифовальной ленты

Для отслеживания направления движения шлифовальной

ленты следует совершить пробный пуск станка. Лента

должна находиться по центру на ведущем и ведомом

роликах. Если лента смещена, отрегулируйте ее положение

при помощи гайки А регулировки положения шлифовальной

ленты (рис. 6).

Если лента смещается влево, необходимо повернуть гайку

регулировки вправо, если вправо – поверните гайку влево.

Совершите пробный пуск станка. Если лента смещается в

сторону, продолжайте регулировать гайку регулировки

положения, до необходимого результата.

5. РАБОЧИЕ ПРОЦЕССЫ

5.1 Обработка шлифовальной лентой

Для обработки ровных поверхностей – прочно удерживайте обрабатываемую заготовку. Держите

пальцы на безопасном расстоянии от абразивной ленты. Используйте рабочий стол для

размещения и закрепления обрабатываемой заготовки. Расположите заготовку таким образом,

чтобы край прилегал к столу, и перемещайте ее равномерно по абразивной ленте.

Для обработки длинных заготовок – используйте ленту в горизонтальном положении.

Использовать ограничитель заготовки для размещения и закрепления шлифуемой заготовки.

Расположите обрабатываемый элемент таким образом, чтобы край прилегал к ограничителю, и

перемещайте равномерно по абразивной ленте.

Для обработки изогнутых краев – шлифовать внешние края следует на ровной части абразивной

ленты, шлифовать внутренние края следует на ведомом ролике абразивной ленты.

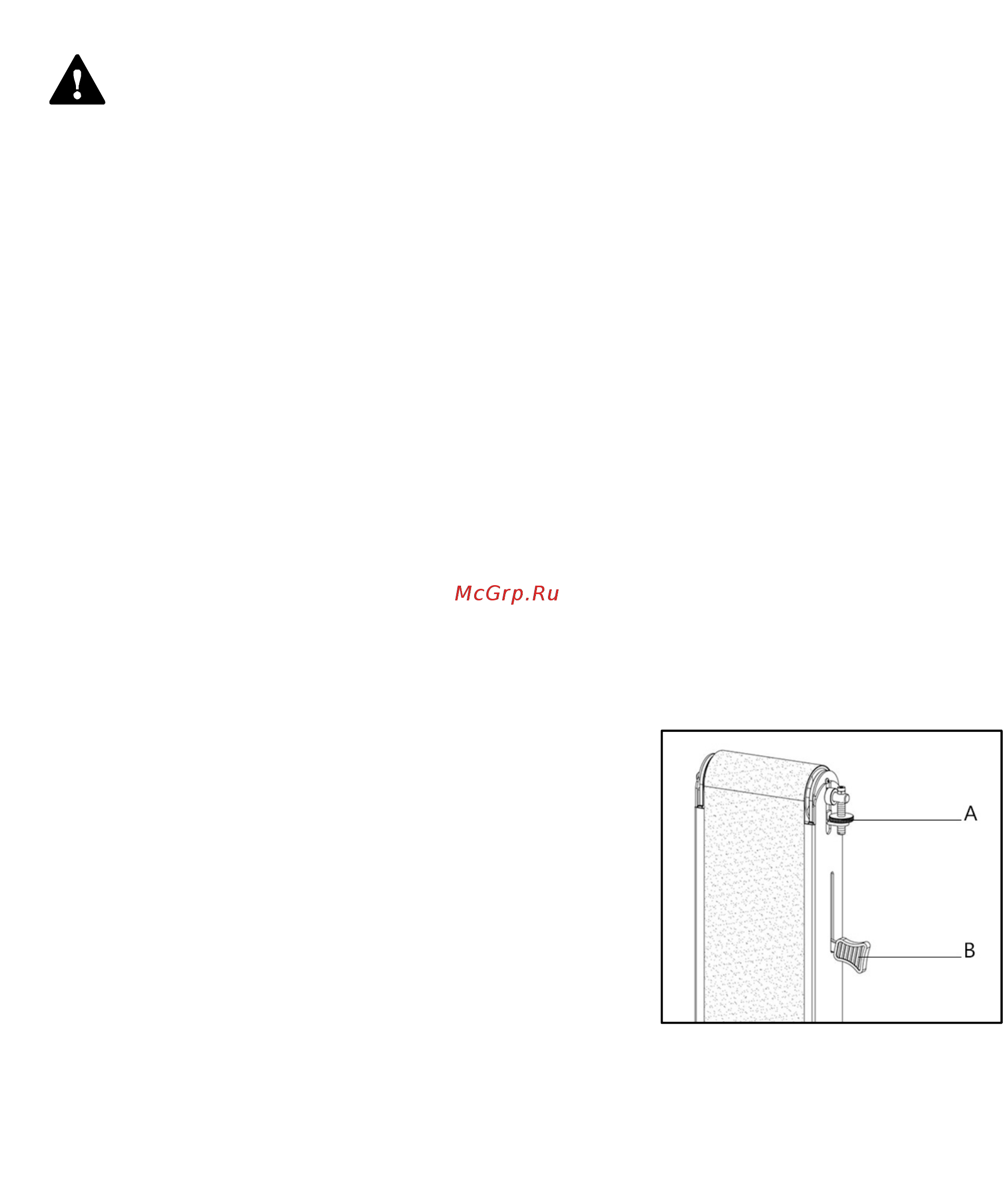

Рисунок 6.
