Белмаш BDG-2 152/228 S086A [18/21] Спецификация каркасного основания станка

12 Кронштейн ведомого ролика 1 47 Выключатель 1

13 Болт 1 48 Пластина выключателя 1

14 Пружина 1 49 Основание станка 1

15 Рукоятка регулировки натяжения

ленты

1 50 Гайка 6-1,0 мм 4

16 Накладка рукоятки 1 51 Конденсатор 1

17 Болт 8-1,25×20 мм 6 52 Крышка основания станка 1

18 Шайба пружинная 8 мм 5 53 Хомут 1

19 Штифт 1 54 Колесо зубчатое 10 1

20 Втулка 1 55 Втулка кабеля 1

21 Кронштейн 1 56 Крыльчатка электродвигателя 1

22 Поворотный кронштейн 1 57 Шпонка 5×5×25 мм 1

23 Штифт 6×12 мм 1 58 Кабель питания 1

24 Опорная плита 1 59 Кожух шлифовального диска 1

25 Ролик ведущий 1 60 Шайба плоская 6мм 3

26 Штифт 4×10 мм 2 61 Патрубок аспирации 1

27 Пластина 1 62 Основание шлифовального диска 1

28 Винт 6-1,0×12 мм 6 63 Шлифовальный диск 1

29 Шайба пружинная 6 мм 21 64 Ручка блокировки стола 2

30 Опорная плита 1 65 Кронштейн стола 1

31 Винт 5-0,8×10 мм 8 66 Кронштейн стола 1

32 Указатель 1 67 Стол рабочий диска 1

33 Винт 5-0,8×8 мм 8 68 Винт 6-1,0×15 мм 4

34 Кожух ведущего ролика 1 69 Угловой упор 1

35 Болт 10-1,5×25 мм 1

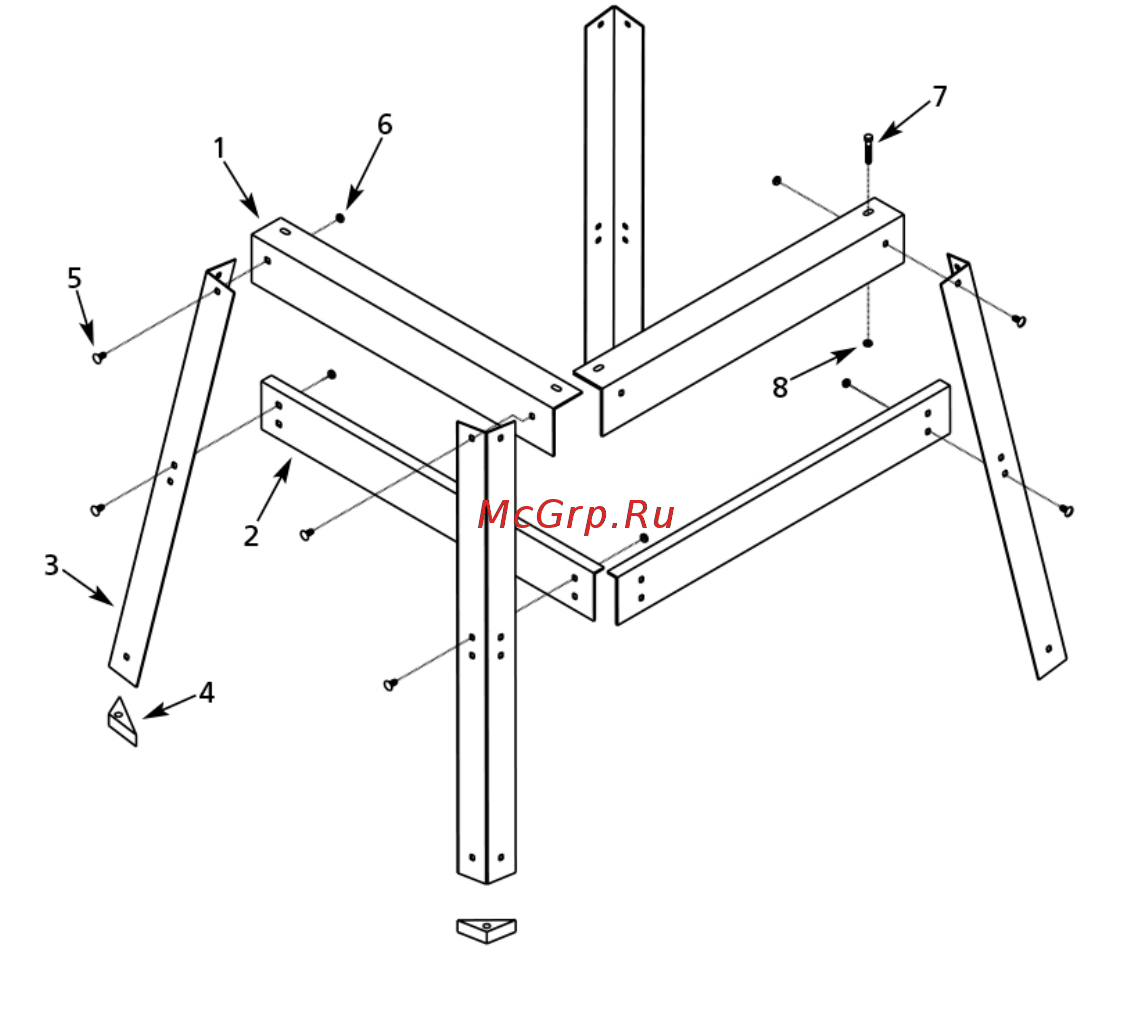

7.2 Спецификация каркасного основания станка

1 Перекладина каркасного

основания верхняя

4 5 Болт 8-1,25×15 мм 24

2 Перекладина каркасного

основания нижняя

4 6 Гайка 8-1,25 24

3 Опора боковая 4 7 Болт 8-1,25×50 мм 4

4 Ножка 4 8 Гайка 8-1,25 4

Рисунок 8.
