Подключения
! После завершения всех подключений между устройствами подключите силовой кабель.
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
! Используйте только силовой кабель и адаптер переменного тока, прилагаемые к данному изделию.

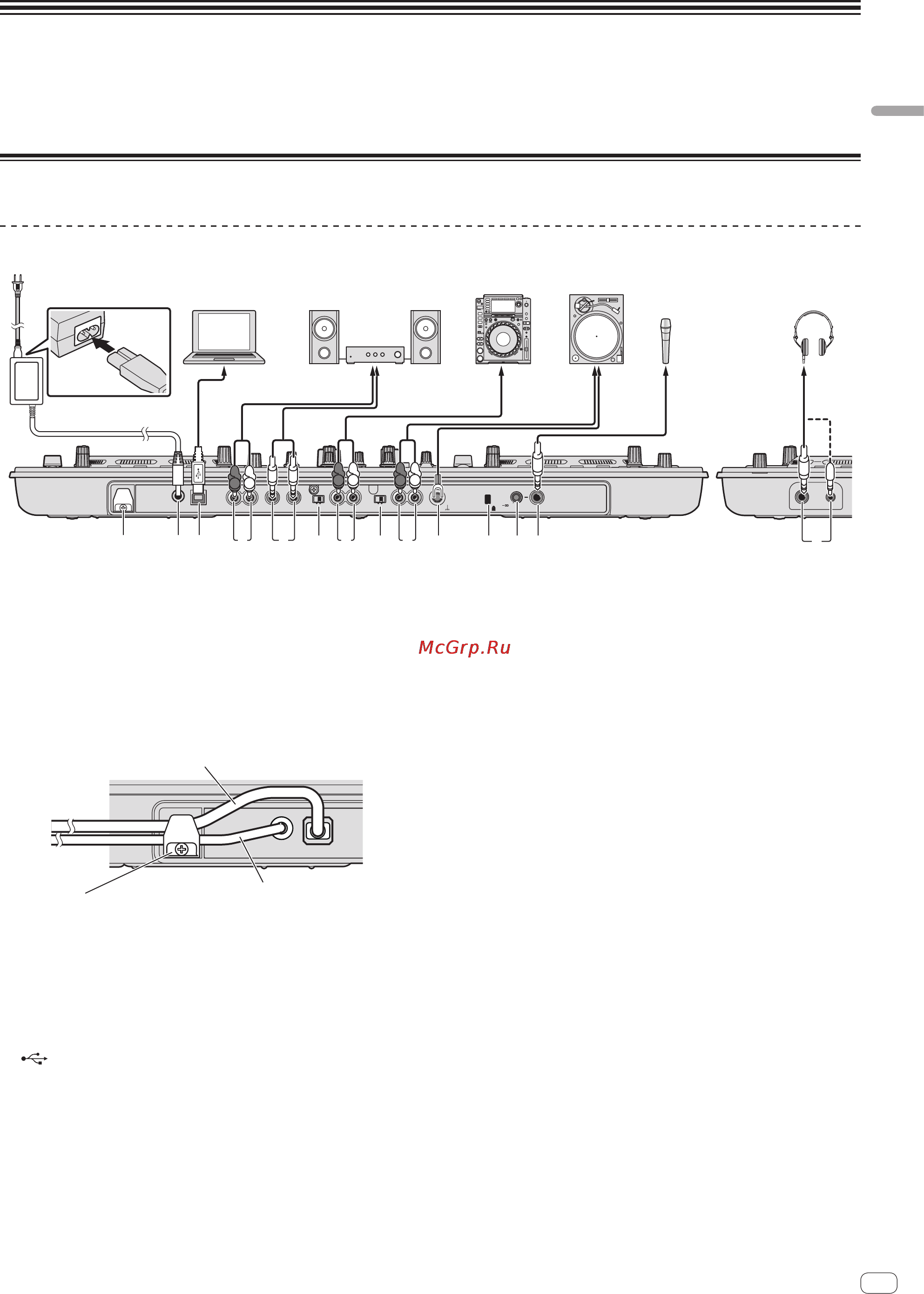

Подключение входных/выходных терминалов
Задняя панель, передняя панель
USBDC IN MASTER OUT2MASTER OUT1
(
TRS
)
PHONO2 / LINE2
RLR
LINE PHONO
SIGNAL
GND
LRL
LINE PHONO
RL
PHONO1 / LINE1MIC
0dBdB
MIC ATT.
PHONES
1 2 3
4
7 7
5
R
L
R
L
R
L
6 8 a9 b6
Программное
обеспечение DJ
c
Адаптер переменного тока
(поставляется)
К аудиовходным
терминалам
Компоненты, усилители,
активные громкоговорители, др.
Микрофон
Кабель микрофона
К
микрофону
Аудиокабель
Аудио
кабель
USB кабель
Аудиокабель
К аудиовыходным
терминалам
К аудиовыходным
терминалам
провод заземления
К терминалу
заземления
Аналоговый проигрыватель
DJ проигрыватель
Наушники
Кабель
наушников
К
наушникам
Компьютер
К розетке
Силовой кабель (поставляется)
1 Крюк проводки
Во время использования данного аппарата зацепите на данный
крюк силовой кабель адаптера переменного тока и USB кабель.
! Звучание будет искажено при отсоединении адаптера пере-
менного тока или USB кабеля во время воспроизведения.
Использование крюка проводки
Закрепите силовой кабель адаптера переменного тока и USB
кабель на месте, зацепив их за крюк проводки. Это предотвратит
случайное вытягивание силового кабеля и USB кабеля и отсоеди-
нение штекеров от терминалов.
USBDC IN
USB кабель
Силовой кабель адаптера
переменного тока
Крюк проводки
2 Терминал DC IN
Подключите сюда штекер постоянного тока поставляемого
адаптера переменного тока. Подключайте силовой кабель
только после завершения всех подключений оборудования.
Используйте только силовой кабель и адаптер переменного
тока, прилагаемые к данному изделию.
3 Терминал USB
Подключите к компьютеру.
! Концентратор USB не может использоваться.
4 Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
5 Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
Cовместимые с симметричным или несимметричным выходом
для коннектора TRS.
6 Селекторный переключатель LINE, PHONO
Переключает функцию терминалов [PHONO/LINE].
7 Терминалы PHONO1/LINE1 и PHONO2/LINE2
Подключите сюда устройство с выходом звукоснимателя (ана-
логовый проигрыватель (для головок звукоснимателя ММ), др.)
или устройство с линейным выходом (DJ проигрыватель, др.).
Переключайте функцию терминалов в соответствии с подклю-
ченным устройством через переключатель селектора [LINE,
PHONO] на задней панели данного аппарата.
8 Терминал SIGNAL GND
Сюда подключается провод заземления аналогового проигры-
вателя. Это позволяет уменьшить шум при подключении ана-
логового проигрывателя.
9 Слот замка Кенсингтона
a Ручка MIC ATT.
Регулировка уровня звучания, поступающего на терминал
[MIC].
! Коэффициент усиления звучания, поступающего на микро-
фон сильно отличается в зависимости от используемого
микрофона. Ручка [MIC ATT.] на задней панели данного
аппарата используется для регулировки уровня аудиосиг-
нала в соответствии с микрофоном до DJ исполнений. Во
время DJ исполнений для регулировки уровня громкости
микрофона используйте ручку [MIC LEVEL], расположенную
на верхней стороне данного аппарата.
b Гнездо MIC
Сюда подключается микрофон.
c Гнезда PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
! Имеются два входных гнезда, стереофоническое гнездо
и гнездо мини-джек, но их не следует использовать одно-
временно. Если они используются одновременно, при отсо-
единении и/или подключении одного из них может внезапно
повышаться или понижаться уровень громкости другого.
Подключения
