Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Utløpsventilen skal kun brukes på forskriftsmessig
måte. Feste av andre gjenstander, som f.eks. en halvs-
øyle, til utløpsventilen er ikke tillatt.
• Ved problemer med gjennomstrømningsvannvarmer,
eller når man ønsker en større vanngjennomstrøm-
ning, kan EcoSmart
®
(gjennomstrømningsbegrenser)
fjernes. Den sitter bak luftdysene.
Tekniske data
Armatur er standardmessig utstyrt med EcoS-
mart
®
(gjennomstrømningsbegrenser)
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 -. 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 70°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Rengjøring (se vedlagt brosjyre)
Betjening (se side 36)
Om morgen og etter lengre stagnasjonstider
anbefaler Hansgrohe å ikke bruke den første
halvliteren som drikkevann.
Montasje se side 32
Mål (se side 31)
Justering (se side 34)
Innstilling av varmtvannsbegrensning. I
forbindelse med gjennomstrømningsvarmere
er det ikke anbefalt å bruke en varmtvann-
sperre.
Servicedeler (se side 35)
Montasjenøkkel #58085000
(se side 33)
Ikke bruk silikon som inneholder eddiksyre!

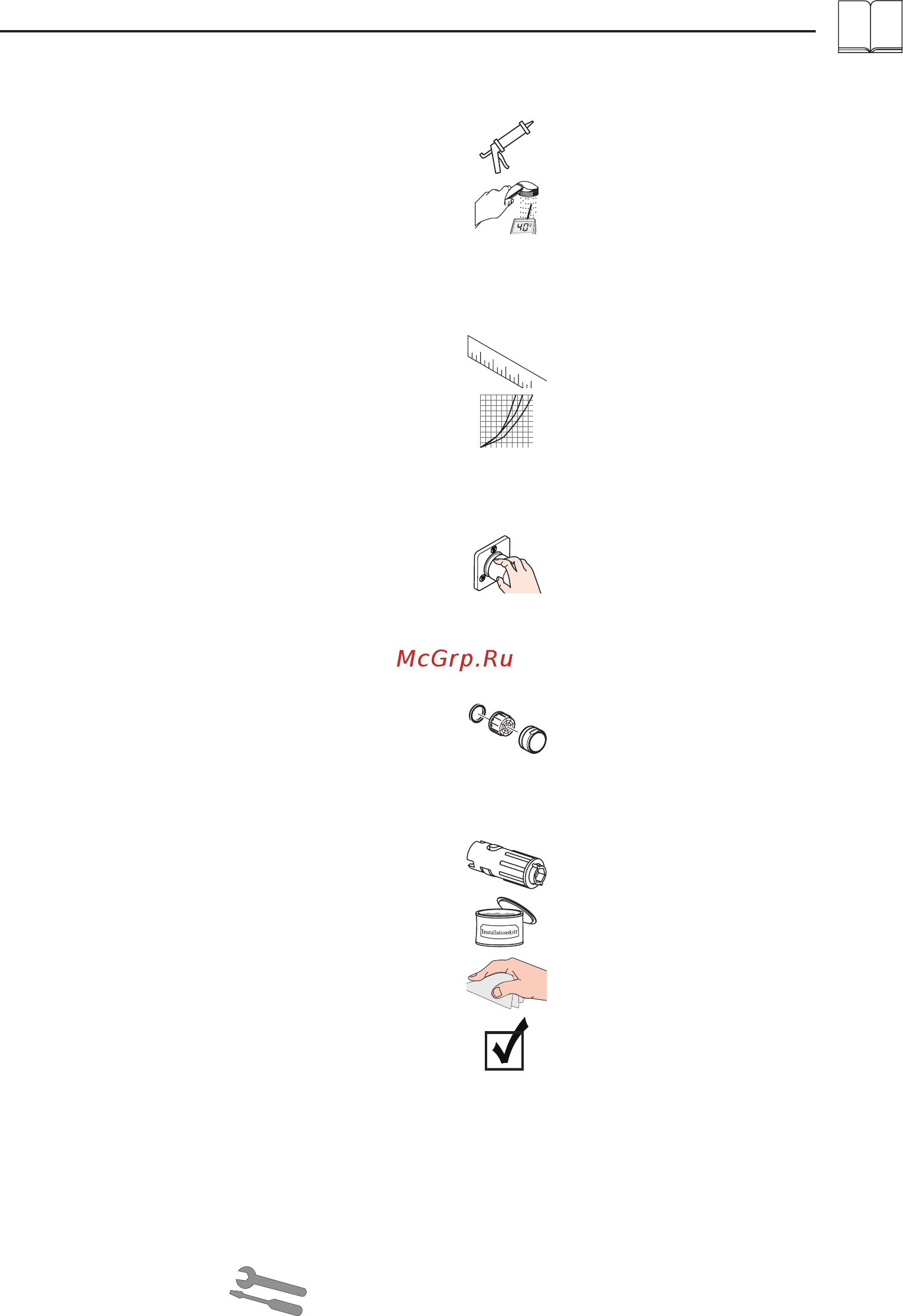

Symbolbeskrivelse
Gjennomstrømningsdiagram
(se side 31)
med EcoSmart
®
uten EcoSmart
®
Installasjonskitt (se side 33)
Ekstratilbehør (ikke med i leveran-
sen)
27
Prøvemerke (se side 36)
