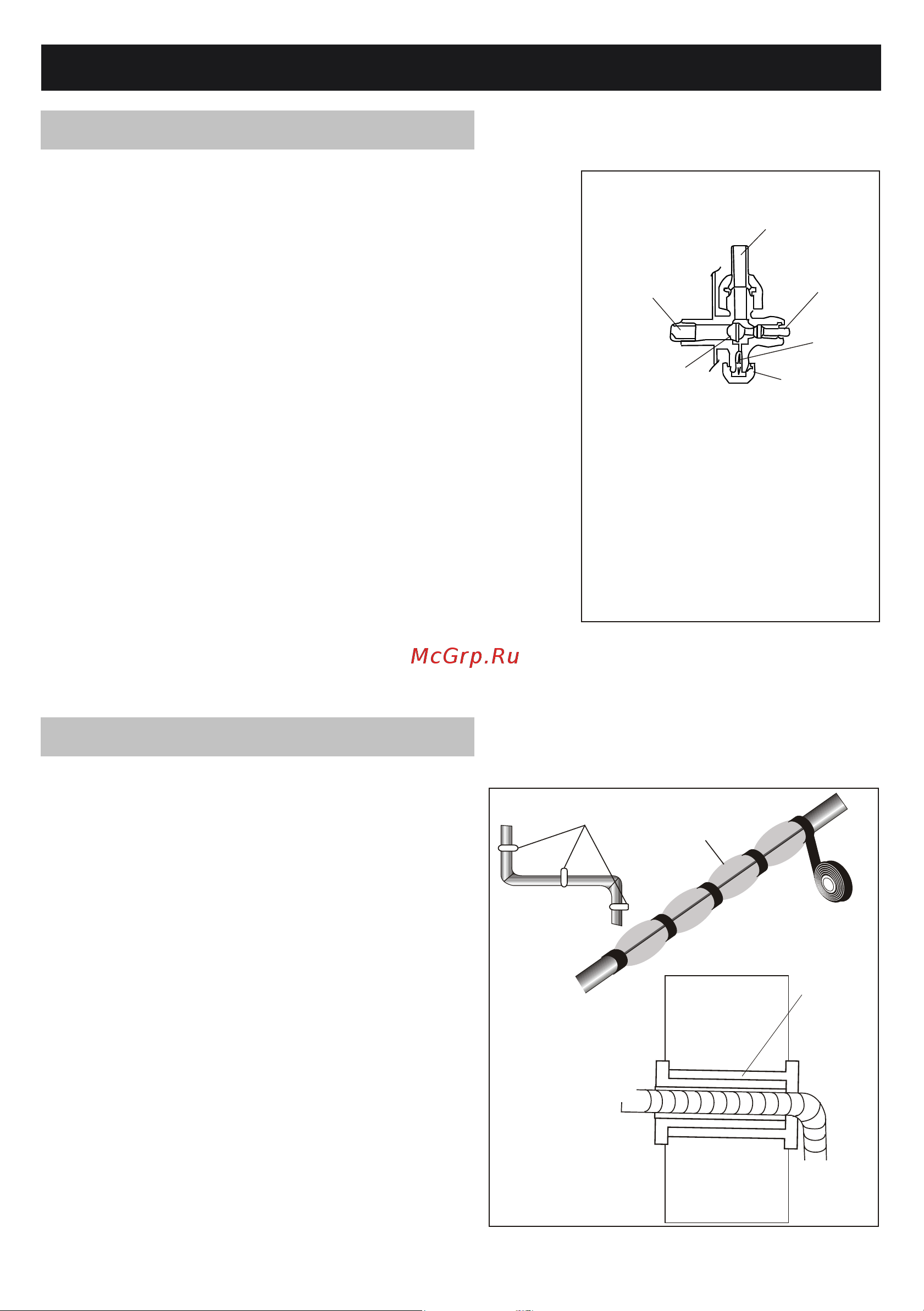

Tcl TAC-09HRA/ES (01)+TACO-09HA/E2 (01) 2695030009352/2695030009376 [22/32] Руководство по установке кондиционера

Удаления воздуха и влаги

Порядок действий по удалению воздуха из холодильного контура.

1. Открутите и снимите защитные колпачки с вентилей.

2. Открутите и снимите защитный колпачек с сервисного порта.

3. Подсоедините шланг вакуумного насоса к центральному порту

манометрической станции.

4. Подсоедените шланг низкого давления манометрической

станции к сервисному порту кондиционера.

5. Запустите вакуумный насос, и продолжайте процес вакуумации

в течении 15 минут или более до достижения ваккуума -0,1 МПа.

6. Не отключая и не останавливая вакуумный насос, закройте

порт низгого давления на манометрической станции.

7. Остановите вакуумный насос.

8. Через 10 минту после остановки вакуумного насоса убедитесь

что давление не меняется.

9. Приоткройте на 1/4 оборота двухходовой вентиль и закройте

через 10 секунд.

10. Проверьте все соединения труб хладагента на предмет утечек

с помощью жидкого мыла или электронного прибора для поиска

утечек хладагента.

11. Отсоедините манометрическую станцию от сервисного порта.

12. Откройте запорные вентили газовой и жидкостной линий на

наружном блоке.

13. Закрутите защитные колпачки на запорные вентили и

сервисный порт.

Зажимы

(крепления)

Защитная

изоляция

Фреонопровод

Со стороный

помещения

Со стороный

улицы

Проходная

гильза

Стена

Лента ТЛП

1. Зафиксируйте трубы на стене (предварительно

обмотав из защитной изоляцией) с помошю зажимов

или иных крепленый.

2. Загерметизируйте отверстие в стене через которое

прохадят трубы хладагента, что бы исключить

проникновение влаги и воздуха.

Тесирование внутреннего блока

1. Происходит ли нормальное включение/выключение

кондиционера?

2. Функционируют ли режимы должным образом?

3. Работает ли таймер, сохраняются ли настройки?

4. Горят ли лампочки-индикаторы?

5. Функционирует ли дожным образом привож жалюзи?

6. Сливается ли конденсат при работе на охлаждение?

Тестирование наружного блока

1. Наружный блок работает без посторонних шумов и

вибраций?

Примечание: Система управления позволит запустить

компресор только спусьтя 3 минуты после подачи

напряжения и запуска кондиционера с пульта

управления.

Запорный вентиль с сервисным портом

Соединение с внутренним блоком

Соединение с

наружным блоком

Запорный шток

Защитный колпачек

сервисного порта

Клапан

шредера

Шпиндель

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА

Заключительные моменты

Содержание

Похожие устройства
