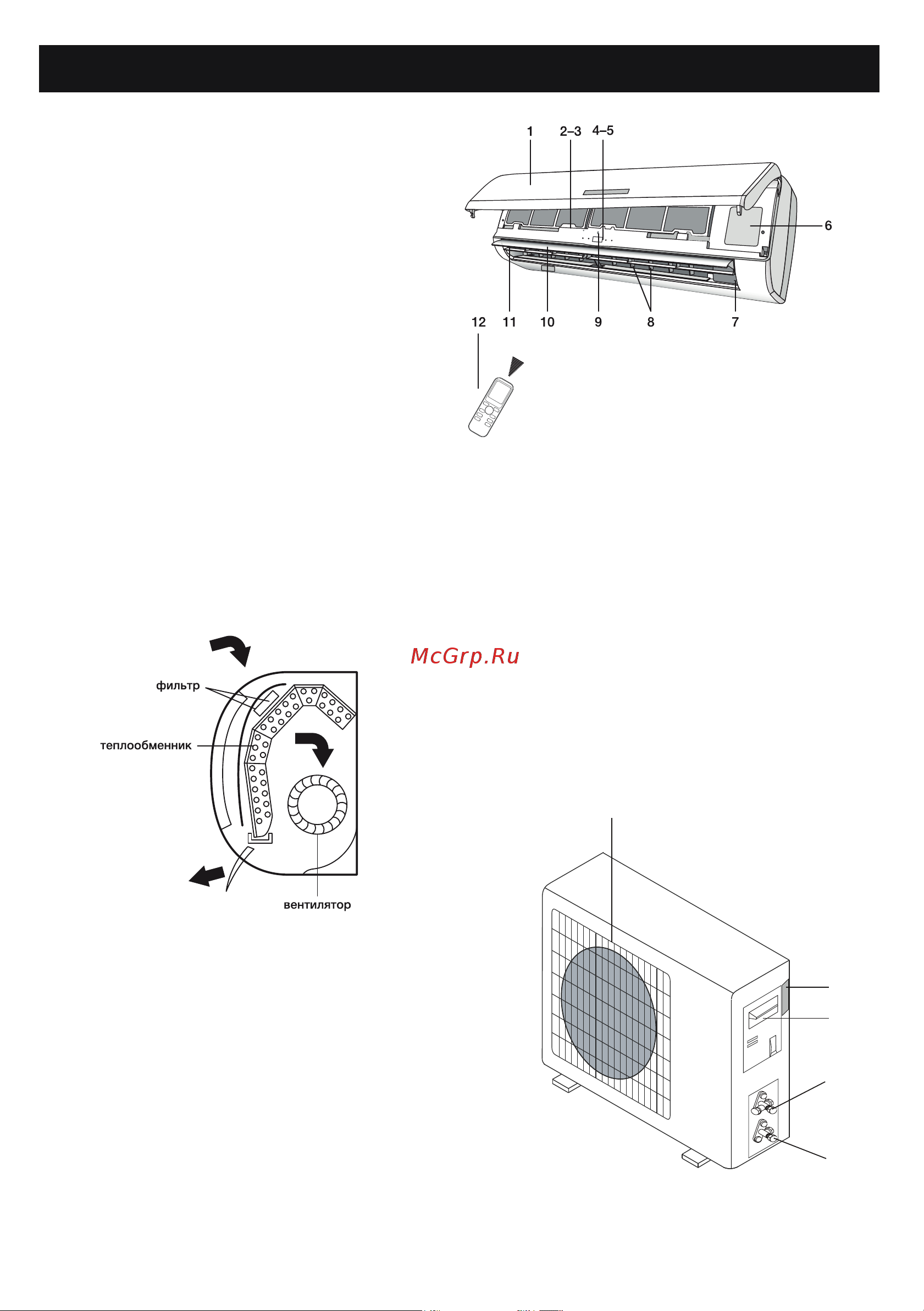

НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
Защитная решетка
Шильдик блока
Крышка клеммников
Газовый вентиль
Жидкостной вентиль
Система кондиционирования предназначена для
создания комфортных для людей климатичес-
ких условий в помещении. Она может охлаж-
дать и осушать, а также нагревать воздух в ав-
томатическом режиме.
Воздух, всасываемый вентилятором внутренне-
го блока, проходит через решетку на передней
панели и пылевой фильтр (рис. 1). Затем воздух
проходит через теплообменник, где он охлаж-
дается и осушается или нагревается.
Далее вентилятор выбрасывает обработанный
воздух в помещение. Направление выхода воз-
духа регулируется жалюзи, движущимися авто-
матически вверх и вниз.
Тепло, удаленное из помещения, рассеивается
снаружи.
13
14
15
16
17
13
15
16
17
Лицевая панель.
Воздушный фильтр.
Дополнительный фильтр (если есть).
ЖК-дисплей.
Приемник сигнала.
Крышка коробки соединений.
Ионизатор (если есть).
Вертикальные жалюзи.
Экстренная кнопка.
Табличка.
Горизонтальные жалюзи.
Беспроводной пульт ДУ.
