Fubag INTIG 400T W DC PULSE, 31454, Горелка FB TIG 26 5P 4m, 38459, 31454.2 [10/21] Инструкция по эксплуатации
![Fubag INTIG 400T W DC PULSE [10/21] Инструкция по эксплуатации](/views2/1978278/page10/bga.png)
INTIG 400T W DC PULSE
Инструкция по эксплуатации
- 9 -
3.3.1 ЦИКЛОГРАММЫ ПРОЦЕССА. TIG СВАРКА
• Для переключения между параметрами циклограммы нажимайте ручку настройки
(поз. 5 раздел 3.3). Для регулировки (увеличение / уменьшение) вращайте ручку.

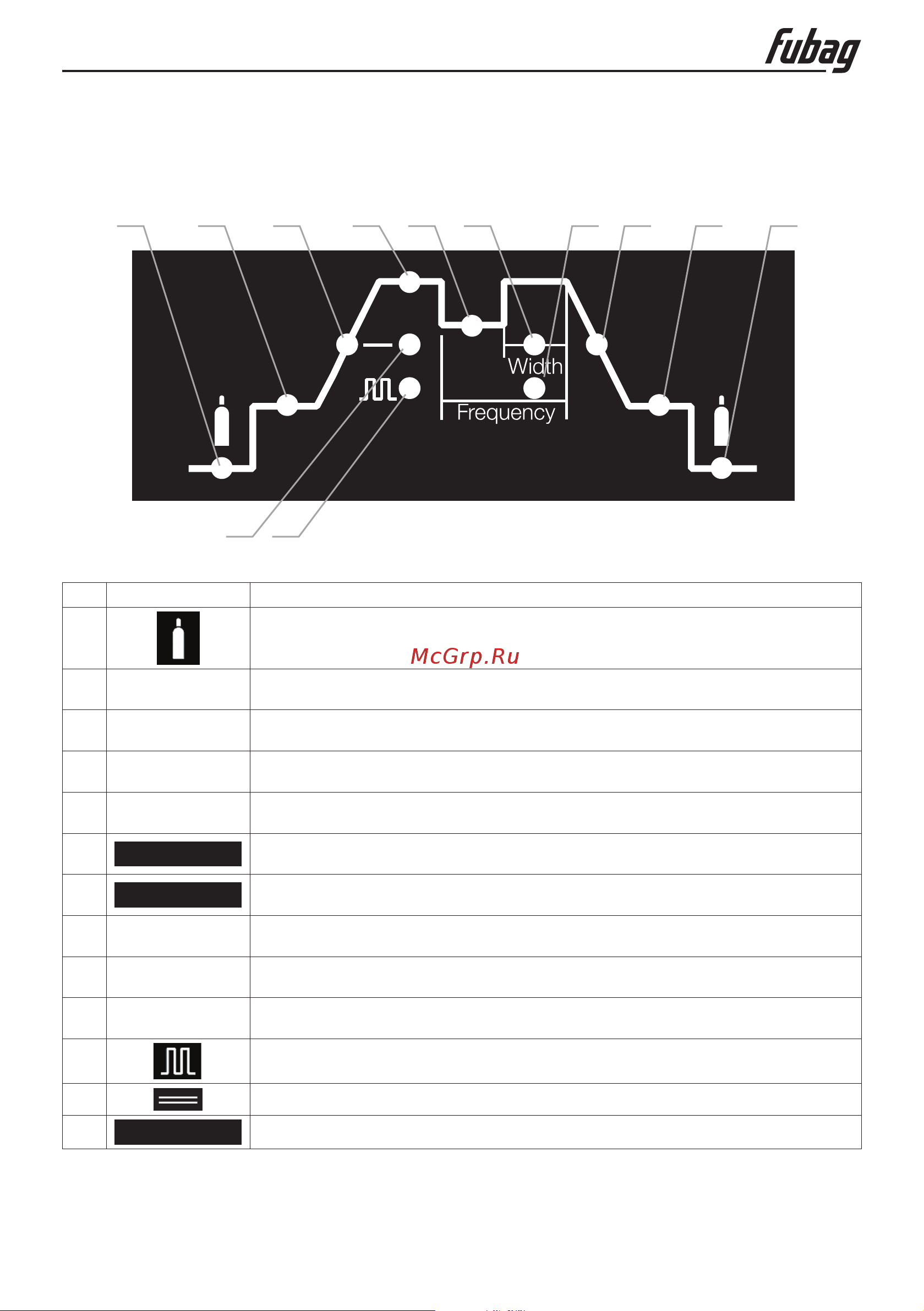

Рис. 3.4 Циклограмма процесса TIG
1 2 3 4 5 6 7 8 9 10
12 11
Поз. Символ Описание
1
Время предварительной подачи газа, с
Диапазон настройки: 0,1 -20,0 с
2
Стартовый ток
Диапазон настройки: 5-400
3
Время нарастания сварочного тока
Диапазон настройки: 0,0-20,0 с
4
Сварочный ток / Ток импульса
Диапазон настройки: 5-400 А
5
Базовый ток импульса
Диапазон настройки: 5-400 А
6
Width
Заполнение импульса в %
Диапазон настройки: 5-95%
7
Frequency
Частота импульсов, Гц
Диапазон настройки: 0,5-999 Гц
8
Время спада тока
Диапазон настройки: 0,0-20,0 с
9
Ток заварки кратера
Диапазон настройки: 5-400 А
10
Время продувки газа
Диапазон настройки: 0,0-20,0 с
11
Импульсная сварка постоянным током
12
Сварка постоянным током без импульсов
SPOT Диапазон настройки: 0,0-20,0 с
