Fubag INTIG 400T W DC PULSE, 31454, Горелка FB TIG 26 5P 4m, 38459, 31454.2 [16/21] Инструкция по эксплуатации

На подходить для эксплуатации аппаратов в соответствии с классом защиты i аппарат можно подключать к трехфазной 4 х проводной системе с заземленным нулевым проводом или к техфазной 3 х проводной системе с заземлением в любой точке например с заземленным внешним проводом и эксплуатировать с этими системами 7

Описание аппарата 7

Рабочее напряжение сетевое напряжение во избежание повреждения аппарата рабочее напряжение указанное в таблич ке с номинальными данными должно совпадать с сетевым напряжением 7

Сведения о сетевой защите содержатся в разделе технические характеристики 7

Инструкция по эксплуатации 8

Инструкция по эксплуатации 9

Для переключения между параметрами циклограммы нажимайте ручку настройки поз 5 раздел 3 для регулировки увеличение уменьшение вращайте ручку 10

Инструкция по эксплуатации 10

Внимание ненадлежащее обращение с баллонами защитного газа может привести к тяже лым травмам со смертельным исходом 11

Всегда используйте сварочную горелку соответствующую сварочному аппарату 11

Вставить штекер кабеля сварочного тока горелки в гнездо и закрепить поворотом вправо присоединить шланг защитного газа сварочной горелки к присоединительному шту церу m12 вставить штекер кабеля управления сварочной горелки в гнездо для кабеля управления вставить штекер кабеля массы в гнездо и закрепить поворотом вправо 11

Инструкция по эксплуатации 11

Необходимо следовать инструкциям производителя газа и предписаниям регламенти рующим работу со сжатым газом установите баллон с защитным газом на предусмотренную для него платформу и за крепите его страховочной цепью не допускать нагрева баллона с защитным газом все соединения в системе подачи защитного газа должны быть герметичными герметично привинтить редуктор на вентиль газового баллона накрутить накидные гайки газового шланга на выходную сторону редуктора и на соединительный штуцер сварочного аппарата 11

Сварка tig 11

Инструкция по эксплуатации 12

Неверные настройки защитного газа как очень низкий так и очень высокий расход защитного газа может привести к попаданию воздуха в сварочную ванну и как следствие к образованию пор 12

Переключателем 10 перевести аппарат в режим tig lift нажать кнопку триггера горелки и настроить расход защитного газа на расходомере редуктора давления 12

Расход защитного газа настроить в соответствии с заданием на сварку основное правило расчета расхода газа диаметр газового сопла в миллиметрах равен расходу газа в литрах в минуту например если диаметр газового сопла равен 7 мм то расход газа составляет 7 л мин вернуть настройки аппарата переключателем 10 в необходимое положение для сварки 12

Инструкция по эксплуатации 13

Intig 400t w dc pulse 14

Инструкция по эксплуатации 14

Режим работы 14

С помощью кнопки переключение режимов работы tig горелки установите 2 тактный или 4 тактный режим с помощью ручки настройка параметров выберите необходимые значения 14

Тактный режим 4 тактный режим 14

Инструкция по эксплуатации 15

Ручная дуговая сварка 15

Инструкция по эксплуатации 16

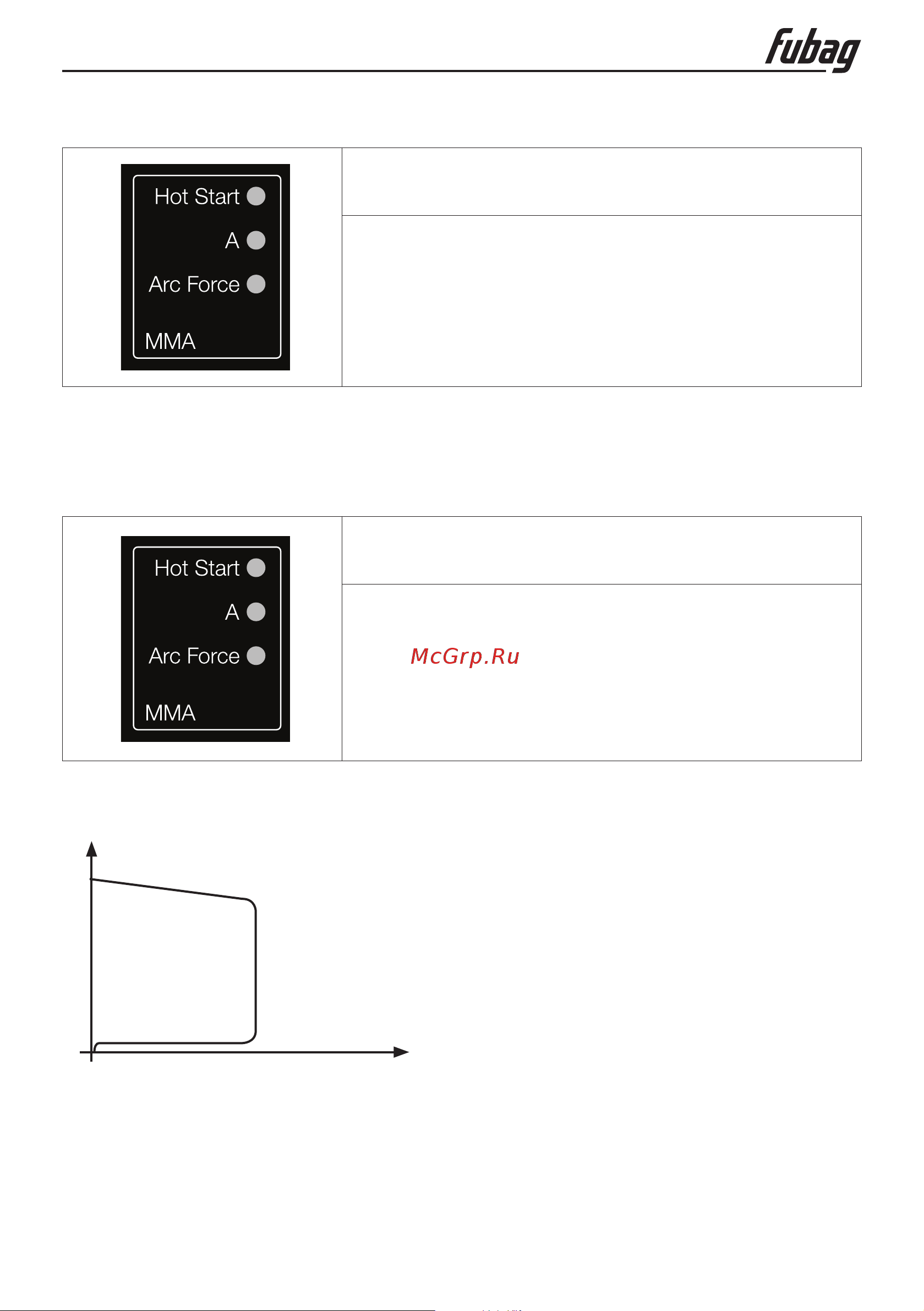

Устройство antisticking предотвращает про каливание электрода если несмотря на наличие устройства фор сажа дуги arcforce электрод пригорает к из делию аппарат автоматически в течение примерно 1 сек переключается на мини мальный ток чтобы не допустить прокали вания электрода необходимо проверить и откорректировать настроенное значение сварочного тока 16

Функция arcforce позволяет предотвратить прилипание электрода при сварке на корот кой дуге установите значение в зависимости от типа применяемого электрода 16

Для обеспечения эффективной и безопасной работы сварочного аппарата для дуговой сварки необходимо проводить регулярное техническое обслуживание аппарата поль зователи сварочного аппарата должны быть проинформированы относительно меро приятий по техническому обслуживанию и методов проверки сварочного аппарата а также они должны быть осведомлены о правилах по технике безопасности для пре дотвращения неисправностей сокращения продолжительности ремонта и увеличения срока службы сварочного аппарата мероприятия по техническому обслуживанию пере числены в приведенной ниже таблице внимание в целях безопасности во время проведения технического обслуживания свароч ного аппарата выключите электропитание и подождите 5 минут пока не про изойдёт разрядка конденсаторов 17

Инструкция по эксплуатации 17

Перед отправкой сварочных аппаратов с завода изготовителя они проходят отлад ку внесение каких либо изменений в сварочный аппарат неуполномоченными лицами не допускается выполняйте все указания по техническому обслуживанию к ремонту сварочного аппарата допускаются только квалифицированные специали сты по техническому обслуживанию при возникновении неисправности обращайтесь сервисный центр 17

Техническое обслуживание 17

Диагностика неисправностей и устранение неполадок 18

Инструкция по эксплуатации 18

Перед отправкой сварочных аппаратов с завода изготовителя они проходят отладку внесение каких либо изменений в сварочный аппарат неуполномоченными лицами не допускается выполняйте все указания по техническому обслуживанию к ремонту сварочного аппарата допускаются только квалифицированные специали сты по техническому обслуживанию при возникновении неисправности обращайтесь сервисный центр для устранения некоторых видов неисправностей сварочного аппарата вы можете об ратиться к следующей таблице 18

Диапазон температур окружающего воздуха от 10 c до 40 c 19

Инструкция по эксплуатации 19

Относительная влажность воздуха до 50 при 40 c до 90 при 20 c 19

Технические характеристики 19

Intig 400t w dc pulse 20

Горелки с жидкостным охлаждением up down 20

Зип 20

Инструкция по эксплуатации 20

Наименование артикул 20

Принадлежности 20

Гарантийные обязательства 21

Инструкция по эксплуатации 21
