Ред. 12
13
1. Кнопка включения/выключения
2. Штуцер входа газа (ø 8 мм)
3. Сетевой кабель
4. Вентиляционные отверстия
•
•
•
•
•
•
•
•
•

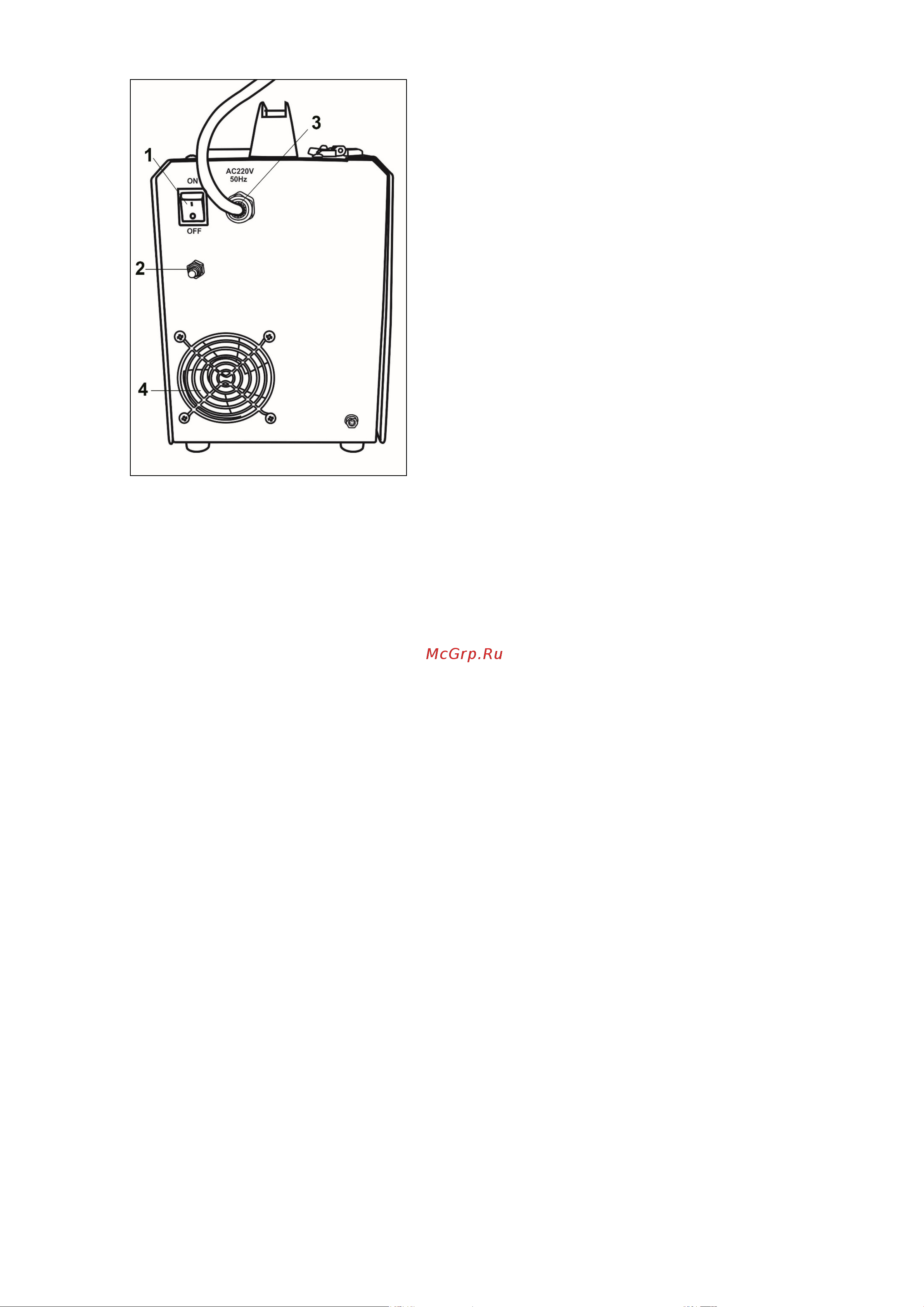

Рис. 3. Задняя панель САИПА
*Внешний вид устройства может отличаться от изображенного на рисунке.
• Кнопки переключения режимов MIG/MAG и ММА – необходима для
переключения режимов сварочного аппарата со сварки в защитных
газах на ручную дуговую сварку и наоборот.
• Регулятор напряжения дуги для режима MIG/MAG – задает
значение рабочего напряжения для сварки режима MIG/MAG.
• Регулятор величины сварочного тока для режима ММА –
необходим для определения оптимального тока для получения
качественного шва во всех режимах
• Регулятор подачи сварочной проволоки –
определяет скорость плавления, которая одновременно зависит от
напряжения
• Регулировка форсажа дуги – режим повышения тока при
уменьшении длины дуги. Повышает стабильность процесса сварки,
предотвращает залипание электрода.
• Принудительная протяжка сварочной проволоки – служит для
протяжки проволоки через рукав горелки без подачи газа и
напряжения на выходные клеммы.
• Индикатор “Перегрев” – сигнализирует о перегреве сварочного
аппарата
• Индикатор “Сеть” – означает включение аппарата в сеть
Принцип действия режимов и индикаторов САИПА 200, САИПА-24В/200А
САИПА 220 аналогичен принципу действия режимов и индикаторов на
САИПА 135С и САИПА 165С, САИПА-165 Евро рукав, САИПА-22В/160А
описанных выше.
