14

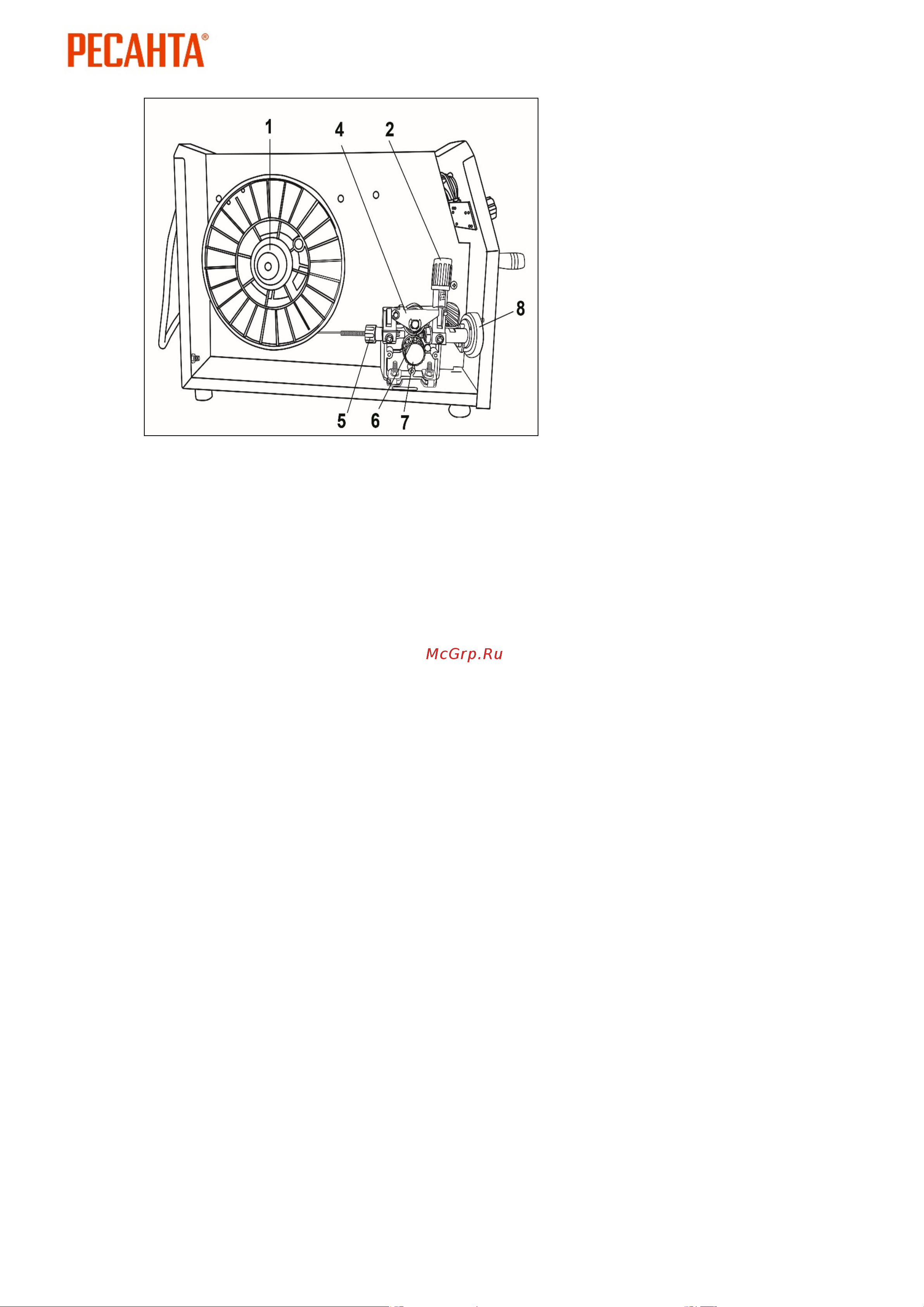

1. Ступица для установки
катушки с проволокой
2. Регулировочный винт
прижимного механизма
3. Кнопка протяжки
проволоки (на лицевой
панели)
4. Рычаг прижимного
механизма
5. Направляющая втулка
6. Прижимной ролик
7. Защитный колпачок
подающего ролика
8. Клемма «+»
Рис. 4. Вид сбоку при открытой крышке корпуса
6. ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ
ЗАВИСИМОСТЬ
• Регулятор силы сварочного тока. С увеличением силы сварочного
тока повышается глубина провара, что приводит к увеличению доли
основного металла в шве. Ширина шва сначала несколько
увеличивается, а затем уменьшается. Силу сварочного тока
устанавливают в зависимости от выбранного диаметра электрода.
• Скорость подачи электродной проволоки. Связана с силой
сварочного тока и регулируется одновременно с ним. Ее
устанавливают с таким расчетом, чтобы в процессе сварки не
происходило коротких замыканий и обрывов дуги.
• Напряжение дуги. С увеличением напряжение дуги глубина провара
уменьшается, а ширина шва увеличивается. Чрезмерное увеличение
напряжения дуги сопровождается повышенным разбрызгиванием
жидкого металла, ухудшением газовой защиты и образованием пор в
наплавленном металле.
• Скорость сварки. С увеличением скорости сварки уменьшается все
геометрические размеры шва. Она устанавливается в зависимости от
толщины свариваемого металла и с учетом обеспечения хорошего
формирования шва. При слишком большой скорости сварки конец
электрода может выйти из зоны защиты и окислиться на воздухе.
Медленная скорость сварки вызывает чрезмерное увеличение
сварочной ванны и повышает вероятность образования пор в металле
шва.
• Вылет электрода. С увеличением вылета электрода ухудшается
устойчивость горения дуги и формирование шва, а также
Содержание
