18
проволоки, в зависимости от материала и толщины свариваемой
заготовки.

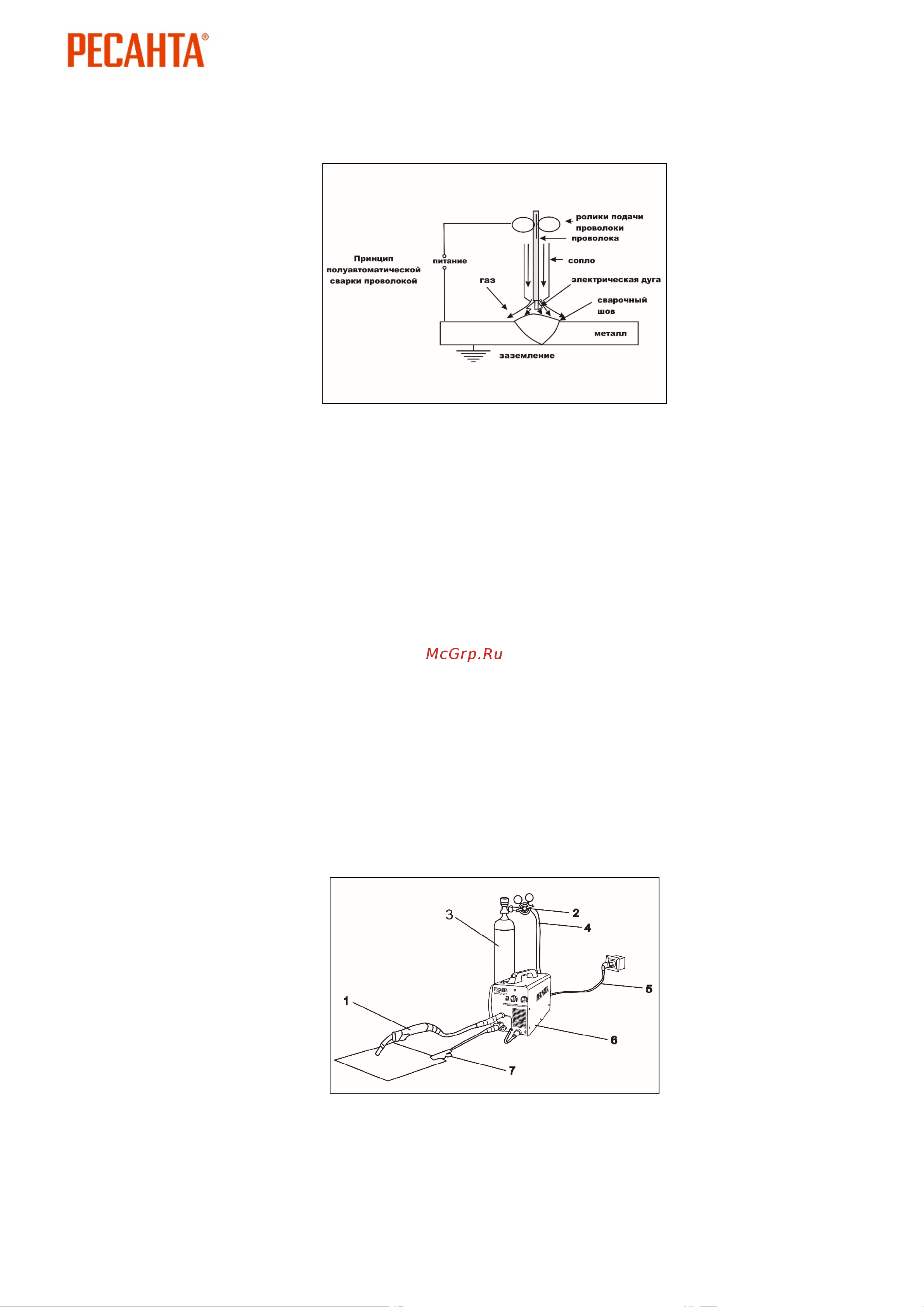

На рисунке 5 изображена сварка в среде защитных газов
Рис. 5. Сварка в среде защитных газов
8.2 Подключение оборудования
Извлеките устройство из упаковки и тщательно осмотрите на
наличие внешних признаков повреждения при транспортировке
(рекомендуется провести осмотр непосредственно при покупке в
присутствии продавца).
Установите устройство, по возможности, в чистом месте с
хорошим притоком воздуха, чтобы вентиляционные отверстия в
корпусе не были прикрыты. Не используйте дополнительные фильтры,
и не накрывайте аппарат материалами, препятствующими притоку
воздуха (несоблюдение этих условий может привести к сильному
перегреву аппарата и возможной поломке).
Перед включением аппарата в сеть, внимательно осмотрите
изоляцию кабелей, горелку, разъемы на наличие повреждений. Для
электробезопасности рекомендуется изолировать аппарат от контакта
со свариваемой деталью/местом проведения сварочных работ,
установив его на резиновый коврик изолятор.
Схема подключения оборудования
Рис. 6. Схема подключения
1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.
5. Сетевой кабель. 6. Сварочный аппарат. 7. Клемма заземления
