Ред. 12
25
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВСЕГДА производите ремонт в авторизованных сервисных
центрах. При их отсутствии, к ремонту должны допускаться лица,
имеющие соответствующую квалификацию и представление о
степени риска работы с высоким напряжением.
Внимание!
Все работы по обслуживанию и проверке аппарата должны выполняться при
отключенном электропитании. Убедитесь, что сетевой кабель отключен от
сети, прежде чем Вы откроете корпус.
1. Удаляйте пыль с аппарата при помощи сжатого воздуха. В случае
если аппарат используется в среде, насыщенной дымом и
загрязненным воздухом, очистка аппарата должна производится не
реже, чем раз в месяц.
2. Давление сжатого воздуха должно соответствовать норме во
избежание повреждений частей аппарата.
3. При продувке будьте осторожны: сильное давление воздуха может
повредить небольшие части аппарата.
4. Не допускайте попадания воды или водяного пара во внутренние
части сварочного аппарата.
5. Если аппарат долгое время не используется, поместите его в
коробку и храните в сухом месте.
6. Следите за состоянием расходных частей горелки и подающего
механизма, таких как наконечник, сопло, проволокопровод, подающий
ролик.
10.1 Обслуживание сварочной горелки

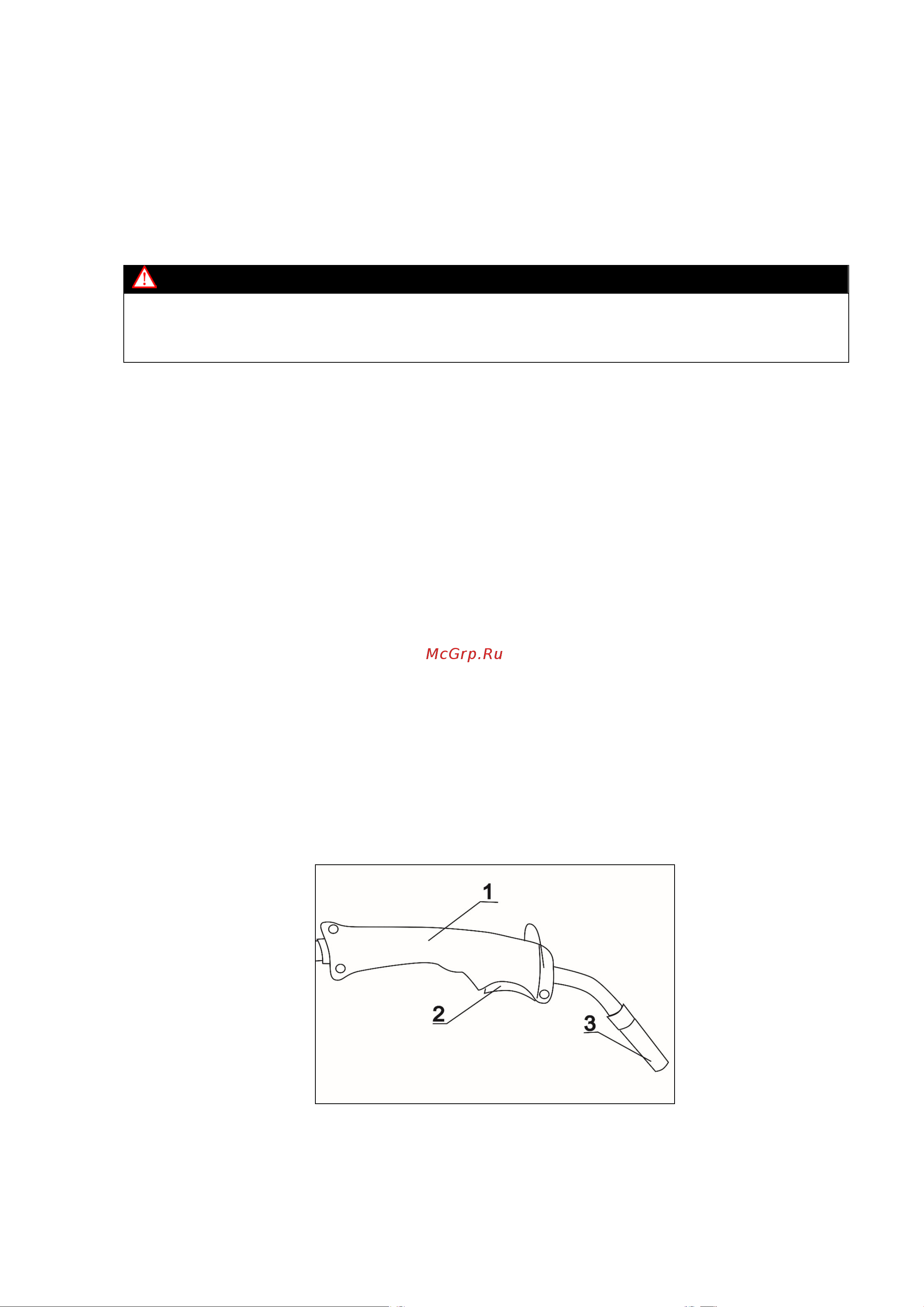

Рис 13. Общий вид горелки
1.Ручка
2.Кнопка
3.Сопло
