Ред. 12
21

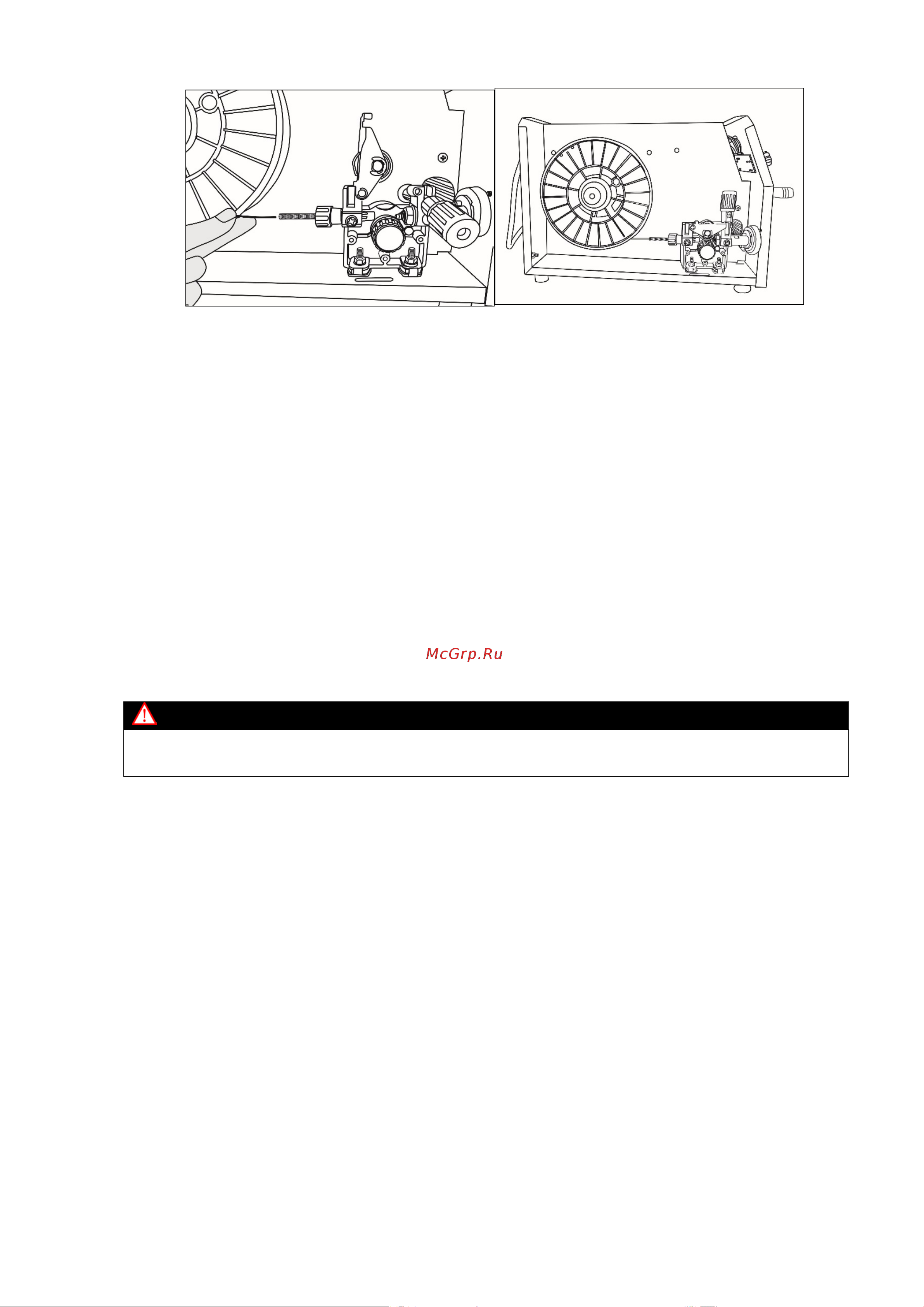

Рис. 11. Заправка проволоки
7. Кратковременными нажатиями на кнопку принудительной протяжки
сварочной проволоки добиться заполнения проволокой канала
сварочного рукава.
8. Выключить аппарат выключателем на задней панели.
9. Подсоединить баллон с CO2 к штуцеру на задней панели аппарата.
10. Регулятором редукционного клапана на баллоне установить
требуемое давление газа.
11. Включить аппарат выключателем на задней панели, загорится
индикатор «Сеть».
12. Регулятором сварочного тока установить необходимое значение.
13. После окончания сварочных работ установить все регуляторы в
положение минимума, закрыть кран на баллоне.
14. Выключить аппарат выключателем на задней панели.
15. Выдернуть вилку аппарата из розетки сети.
Внимание!
При необходимости использования обратной полярности следует поменять
местами провода на клеммах.
Регулировка усилия прижима проволоки.
1. После того, как проволока вставлена в подающий механизм,
убедитесь, что она движется равномерно и без проскальзывания.
2. Поднесите горелку к какому-либо твердому предмету, например
деревянному бруску.
3. Нажмите на кнопку горелки. На расстоянии 5мм до бруска
проволока должна упереться, подающие ролики должны
проскальзывать.
4. На расстоянии 50мм до бруска проволока должна подаваться
свободно и загибаться при упоре в брусок.
Чрезмерное усилие затяжки приводит к деформации проволоки и
преждевременному износу механизма подачи. Недостаточное усилие
приводит к проскальзыванию роликов и дефектам при сварке.
