Габаритные и установочные размеры тепловых завес

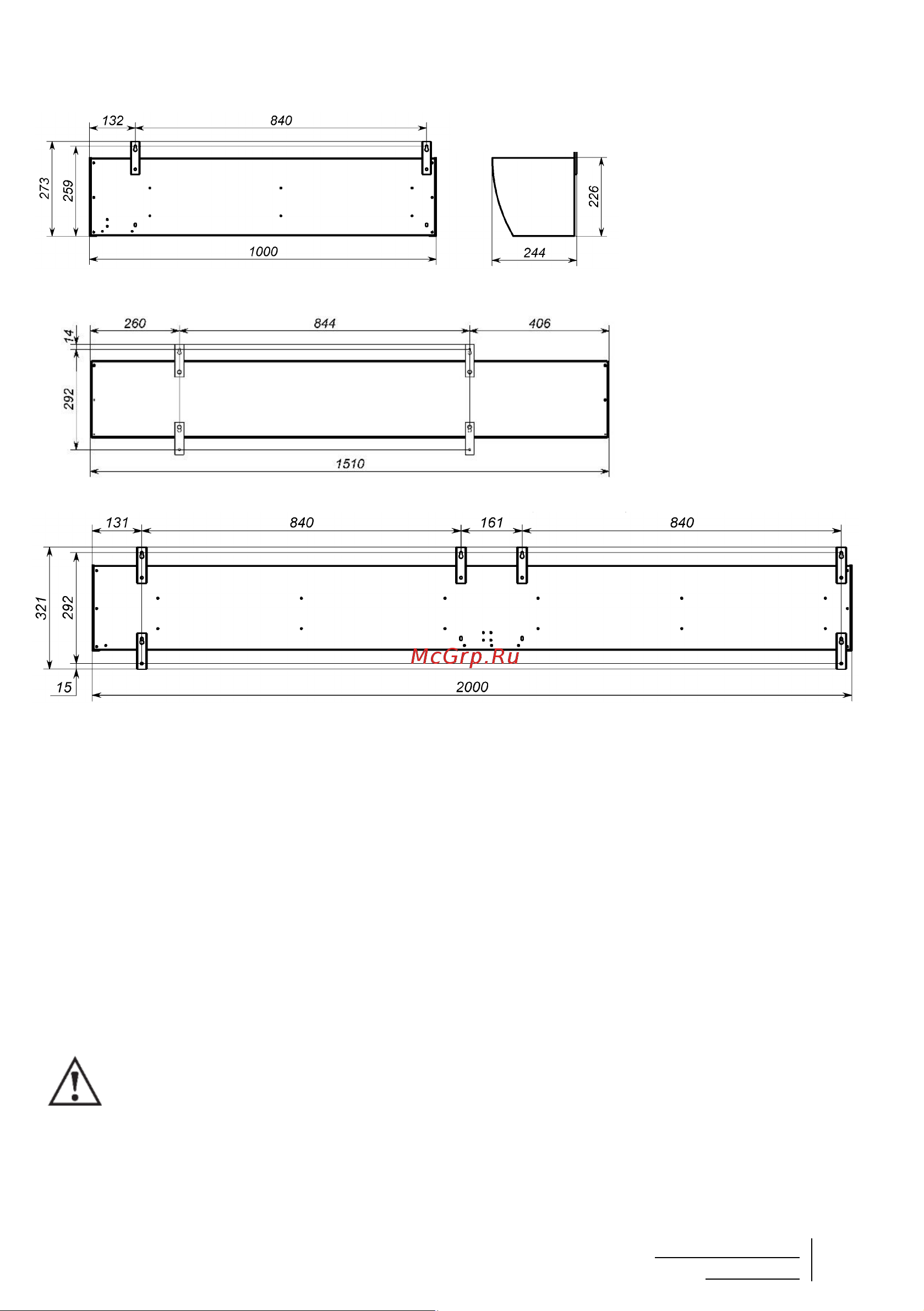

Рис. 2. Габаритные и установочные размеры приборов

Установка и подключение

1. При установке завес отвернуть саморезы на крышке завесы и снять крышку. Закрепить завесу

на стене или потолке.

Крепление на стену: Ослабить болты М6 на тыльной стенке завесы, чтобы переставить

кронштейны крепления в рабочее положение. Затянуть болты. Закрепить завесу на стене.

Крепление к потолку: В верхней части завесы по очереди заменить каждый из 4 крайних

болтов М6 на шпильку М6, зафиксировав контргайкой. Заменять каждый болт строго по

очереди.

2. Подключить сетевой кабель к автомату защиты.

Внимание! Пульт не должен располагаться в зоне воздушного потока завесы, иначе

срабатывание терморегулятора будет зависеть от температуры потока. Это приведёт к

частому переключению реле, включающих обогрев, что снизит ресурс их работы.

3. Подключить сетевой кабель и кабель пульта управления согласно маркировке на клеммных

колодках (см. схему подключения завесы к электросети и пульту на рис. 3.)

L1 желательно подключить к фазе с напряжением максимально близким к 220В.

Модели Т306Е10, Т309Е10, Т312Е10

Модели Т309Е15, Т314Е15, Т318Е15

Модели Т312Е20, Т318Е20, Т324Е20
