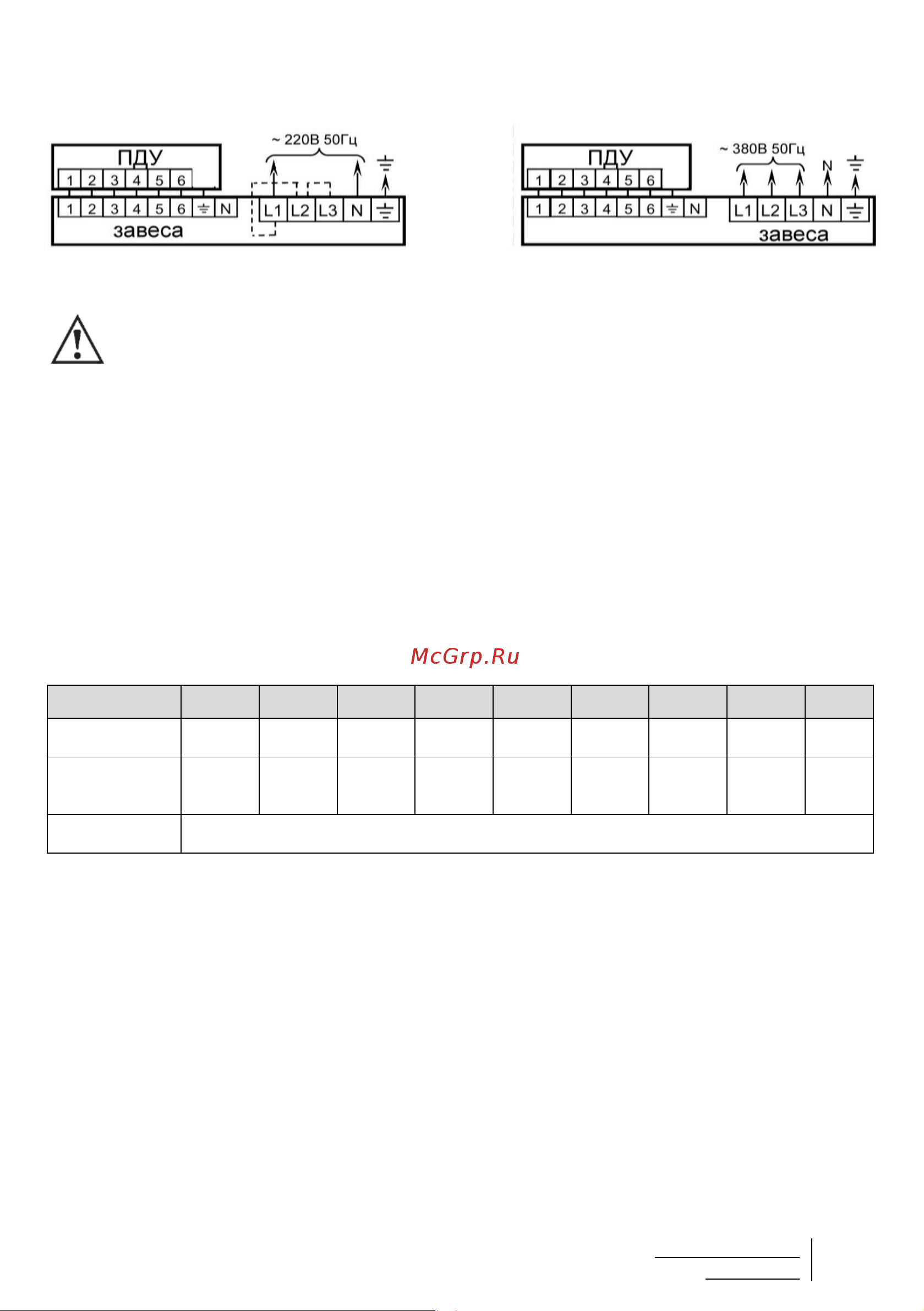

Схема подключения Т306Е10 к однофазной

сети и пульту

Схема подключения тепловых завес к

трехфазной сети и пульту

Рис. 3. Схемы подключения завес к электросети и пульту управления

Внимание! Завеса Т306Е10 выпускается в конфигурации для подключения к сети 220В.

Для подключения завес к трехфазной сети 380В 50Гц необходимо удалить две

перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).

При использовании кабеля с одноцветными жилами, рекомендуется промаркировать

выводы для исключения ошибок подключения.

4. Для установки пульта надо открутить винт сверху пульта и снять лицевую панель, вынуть плату

с выключателями и закрепить корпус пульта в удобном месте. Собрать пульт в обратном

порядке. Подключить кабель управления согласно маркировке на клеммных колодках

пульта. Установить крышку пульта.

5. Установить крышку завесы и закрутить саморезы.

Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице 4.

В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение напряжения.

Таблица 4.1

Модель

Т306E10

Т309Е10

Т312Е10

Т309Е15

Т314Е15

Т318Е15

Т312Е20

Т318Е20

Т324Е20

Автоматический

выключатель, А

32 / 16

Сечение

сетевого кабеля,

(медного) мм²

4 / 2,5

2,5

Сечение кабеля

пульта, мм²

0,5÷0,75
