13
установкой включить завесу в режиме подо-
грева на 10 -20 минут в хорошо проветривае-
мом помещении.
Управление прибором
Управление завесами ВНС -L06- S03, ВНС-
L08- S05 и ВНС -L08- S05-M осуществляется
блоком управления, расположенном на корпусе
завесы. Управление завесами ВНС- L10- S06,
ВНС- L15 -S09, ВНС- L10- S06-M и ВНС- L15 -
S09-M осуществляется с помощью выносного
проводного контроллера BRC-E и BRC-C (опция,
продается отдельно). Контроллер BRC-E, при
помощи встроенного датчика температуры,
позволяет поддерживать необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы. При
подключении выносного датчика к контроллеру
BRC-E считывание температуры с встроенного
датчика прекращается.

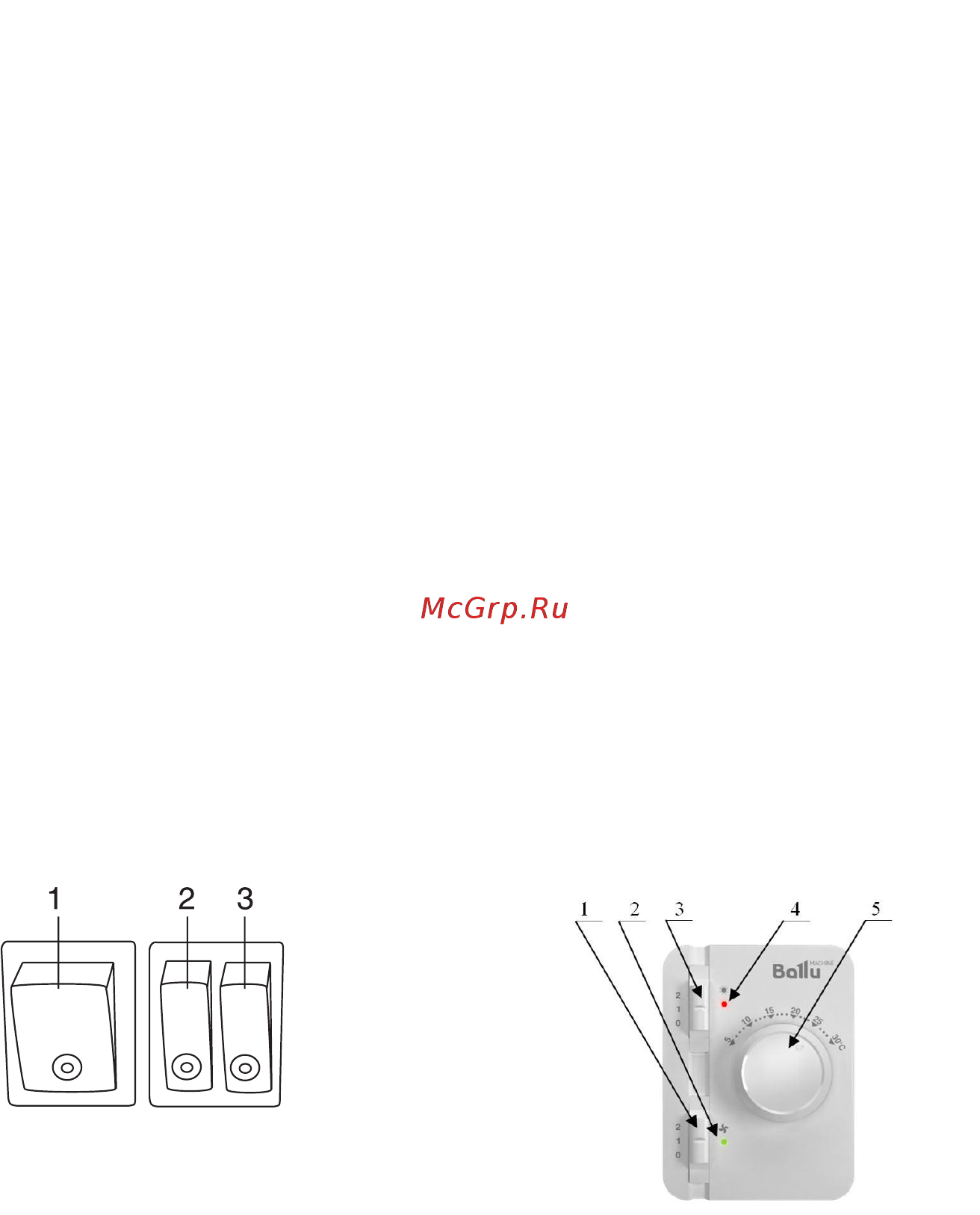

Управление завесами ВНС- L06 -S03,
ВНС- L08 -S05 и ВНС- L08 -S05-M
1 – клавиша включения вентиляторов;
2, 3 – клавиши включения электронагревате-
лей.
Перед включением завесы клавиши управле-
ния должны находиться в положении 0, как
изображено на эскизе.
Вентиляция (режим «0»).
Включение. Для включения завесы в режим
вентиляции (без нагрева) необходимо уста-
новить клавишу 1 в положение I, при этом
начинают работать вентиляторы завесы и
загорается подсветка клавиши.
Выключение. Для отключения установить
клавишу 1 в положение 0 и отключить завесу
от электросети.
Вентиляция с подогревом потока воздуха
(режимы «1», «2»).
Включение. Для работы в режиме «1» (1/2
тепловой мощности завесы) необходимо вклю-
чить завесу в режиме вентиляции, установить
одну из клавиш 2 или 3 (любую) в положение
I, при этом включаются электронагреватели
и загорается подсветка клавиши, и завеса
работает в режиме 1/2 тепловой мощности.
Для работы в режиме «2» (полная тепло-
вая мощность) после включения вентиляторов
необходимо установить обе клавиши 2 и 3 в
положение I. При этом завеса будет работать
в режиме полной тепловой мощности.
Выключение. Для отключения завесы необхо-
димо установить клавиши 2 и 3 в положение
0. После этого установить клавишу 1 в поло-
жении 0 и отключить завесу от электросети.
Управление завесами ВНС -L10 -S06, ВНС-
L15 -S09, ВНС- L10- S06-M и ВНС- L15 -S09-M
контроллером (пультом) BRC-E
Перед включением завесы переключатели
контроллера должны находиться в положении
0.
1 - трехпозиционный переключатель управления вен-
тиляторами;
2 - светодиодный индикатор работы вентиляторов
(зеленого цвета);
3 - трехпозиционный переключатель режимов нагре-
ва:
4 - светодиодный индикатор работы нагрева (крас-
ного цвета);
5 - поворотный потенциометр (термостат) для зада-
ния необходимой температуры воздуха в помещении.
