4
Устройство и принцип работы прибора
температуре +25 ˚С) в условиях, исключаю-
щих попадание на нее капель и брызг, а так-
же атмосферных осадков (климатическое
исполнение УХЛ4 по ГОСТ 15150).
Устройство и принцип работы
прибора

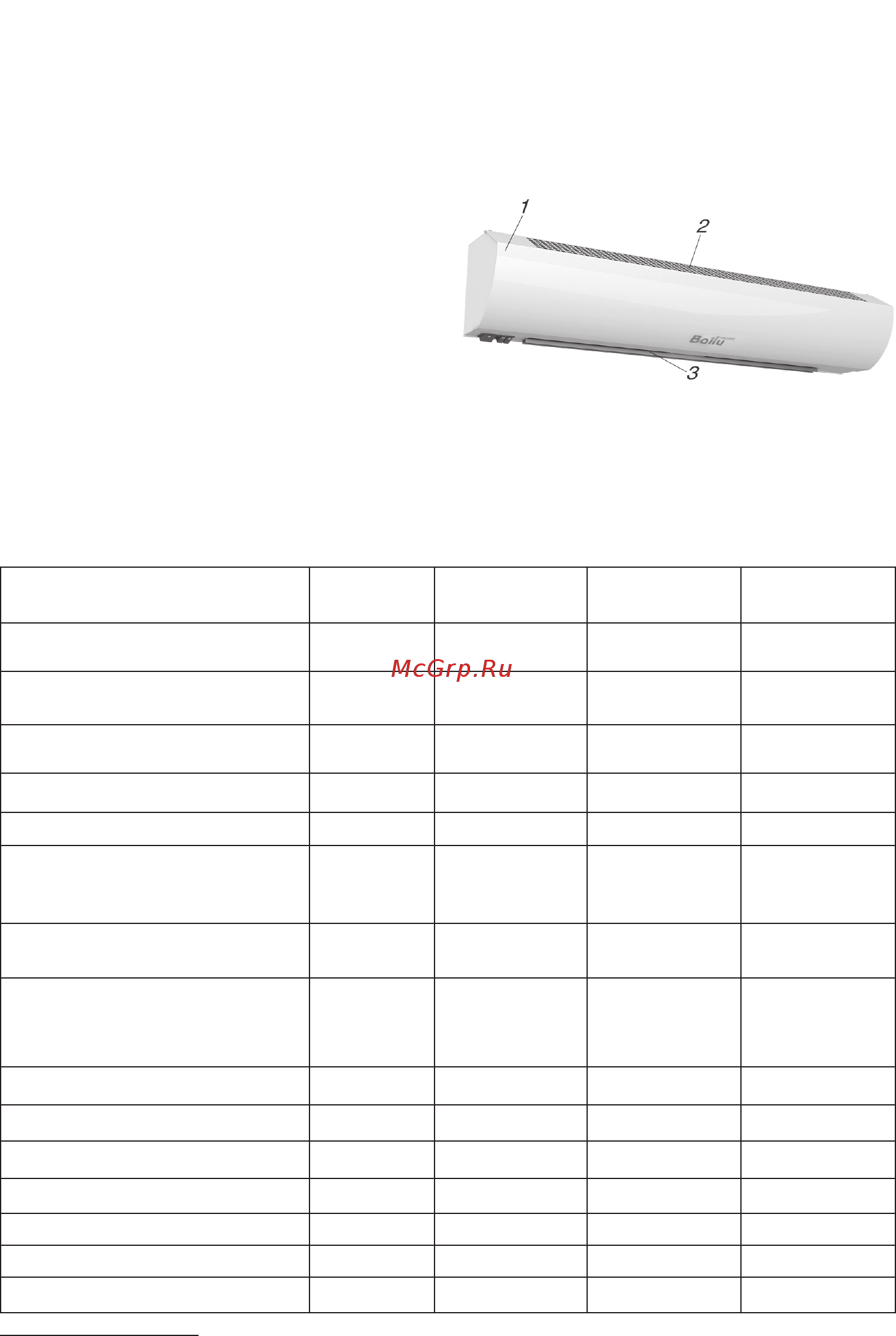

Завеса состоит из корпуса* (1), изготовлен-
ного из листовой стали, покрытой высокока-
чественным полимерным покрытием. Внутри
корпуса расположены игольчатые электро-
нагреватели («стич-элементы») и вентиля-
торные блоки. Вентиляторы забирают воздух
через перфорированную воздухозаборную
решетку корпуса (2), поток воздуха, проходя
через нагревательные элементы, нагревает-
ся, попадает в вентиляционный узел, и выбра-
сывается через воздуховыпускное сопло (3) в
виде направленной струи.
1 – Корпус завесы*.
2 – Воздухозаборная решетка.
3 – Воздуховыпускное сопло.
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
Технические характеристики
1
2
Параметр
BHC-
L06-S03
BHC-L08-S05,
BHC- L08 -S05-M
BHC-L10-S06,
BHC- L10 -S06-M
BHC-L15-S09,
BHC- L15 -S09-M
Номинальная потребляемая
мощность, кВт
3,0 5,0 6,0 9,0
Частичная потребляемая
мощность, кВт
1,5 2,5 3,0 4,5
Мощность в режиме вентиля-
ции, Вт
70 100 140 210
Напряжение питания, В~Гц 220~50 220~50 220~50 380~50
Номинальный ток, А 16 25 32 15
Максимальное количество
завес, подключаемых к одному
контроллеру (пульту), шт.
- - 7 4
Производительность по воз-
духу, м
3
/ч
350 450 700 1050
Увеличение температуры
воздуха на выходе в
максимальном режиме
нагрева,
о
С
25,7 33,3 25,7 25,7
Уровень шума, дБ (А)
46 47 32 53
Степень защиты, IP IP10 IP10 IP10 IP10
Класс электрозащиты I класс I класс I класс I класс
Размеры прибора (ШхВхГ), мм 585х150х155 805х150х155 1080х150х155 1575х150х155
Размеры упаковки (ШхВхГ), мм 630х167х185 860х167х185 1178х167х185 1656х167х185
Вес нетто, кг 4,5 6,8 8,4 12,6
Вес брутто, кг 5,1 7,4 9,4 13,9
