Подготовка к работе
EK1, ЕК2 - электронагреватель;
КМ1, КМ2 - электромагнитное реле;
М1, М2 - электродвигатель;
SK1 - терморегулятор;
SK2, SK3 - защитный термостат без автовоз-
врата;
EK1, ЕК2 - электронагреватель;
КМ1, КМ2 - электромагнитное реле;
М1, М2 - электродвигатель;
SK1, SK2 - терморегуляторы;
SK3, SK4 - защитный термостат без автовоз-
врата;
ХТ1-XT5 - колодка клеммная;
SA1 - переключатель включения режима за-
щиты от проникновения уличного воздуха;
SA2 - регулятор задержки выключения элек-
тродвигателей;
SA3 - переключатель управления вентилято-
рами;
SA4 - переключатель режимов нагрева;
RK1 - термодатчик;
SQ1 - концевой выключатель.
ХТ1-XT3 - колодка клеммная;
SA1 - переключатель управления вентиляторами;
SA2 - переключатель режимов нагрева;
RK1 - термодатчик.

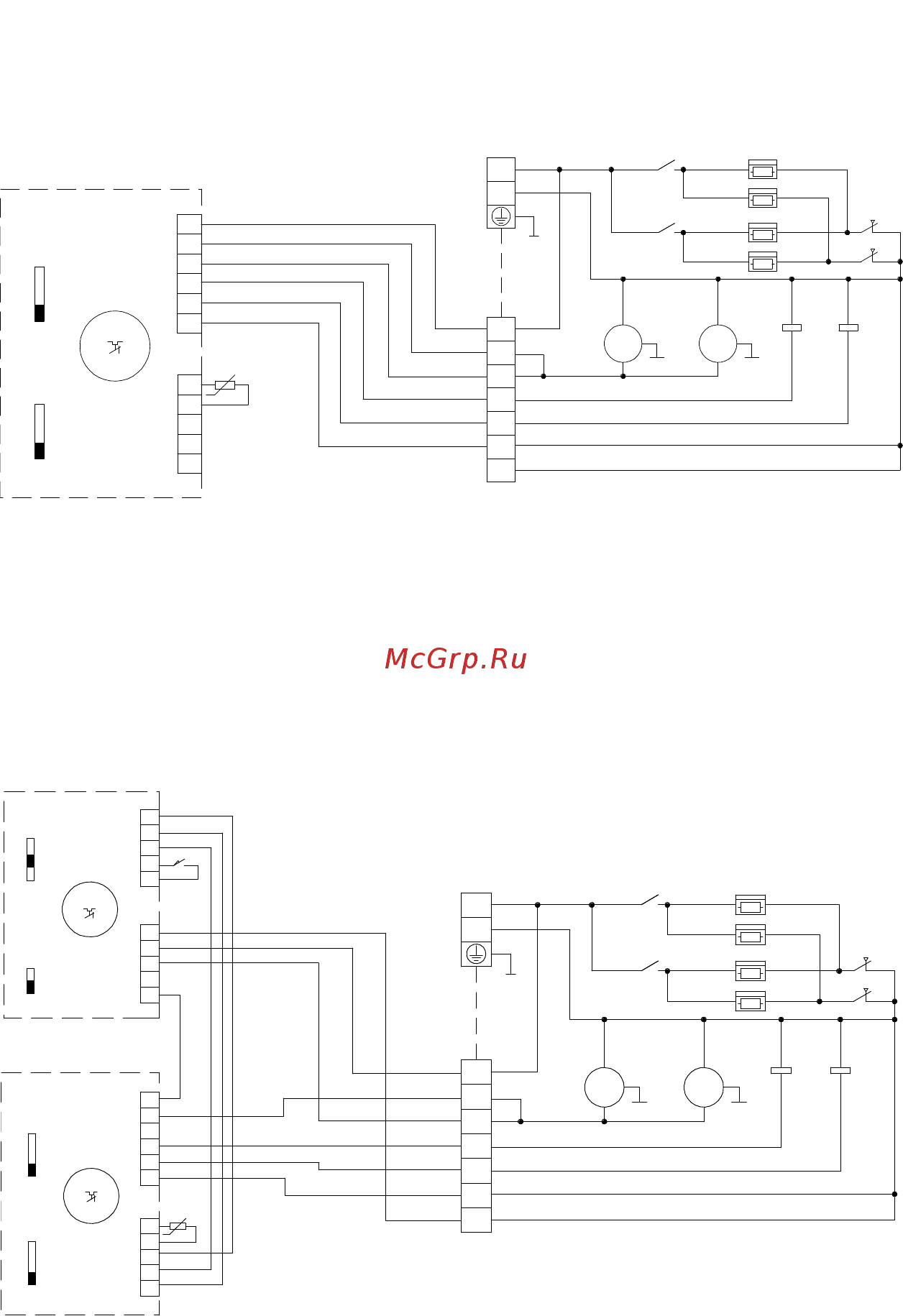

Схема электрическая принципиальная ВНС- L10 -S06, ВНС- L10 -S06-M с подключением кон-
троллера (пульта) BRC-E:
Схема электрическая принципиальная ВНС -L10 -S06, ВНС -L10 -S06-M с подключением кон-
троллеров (пультов) BRC-E и BRC-C:
N
L
ÕÒ3
EK 1.1
EK 2.1
KM2.2
EK 1.2
EK 2.2
M1
M
~
M2
M
~
K M 2.1KM1.1
SK2
SK3
KM1.2
1
2
3
4
5
6
7
1
2
3
4
5
6
Remote temperature
sensor (RTS)
ÕÒ1
Êîíòðîëëåð BRC-E
SA1
I
II
0
SK1
SA2
I
II
0
t,°C
GND
RK1
-t°
N
Y
9
8
7
10
11
ÕÒ2
X
HEAT 1
L <- BRC- C
VENT MAX
VENT 1/ 2
HEAT 2
1
2
3
4
5
6
Remote temperature
sensor (RTS)
ÕÒ3
ÕÒ4
Êîíòðîëëåð BRC-E
N
SA3
I
II
0
SK2
SA4
I
II
0
t,°C
Y
X
RK1
-t°
Êîíòðîëëåð BRC-Ñ
1
2
3
4
5
6
N
ÕÒ1
SK1
SA1
I
0
SA2
+
-
t,°C
GND
door contact
(DC)
SQ1
7
8
9
7
8
9
N
L
ÕÒ5
EK1.1
EK2.1
KM 2 .2
EK1.2
EK2.2
M 1
M
~
M2
M
~
KM 2 .1KM 1.1
SK3
SK4
KM 1.2
1
2
3
4
5
6
7
10
11
10
X
Y
ÕÒ2
L input
VENT 1/3
VENT 2/3
L OUT
L <- BRC-C
VENT MAX
VENT 1/2
HEAT 2
HEAT 1
GND
