CONDTROL GAL 20 / GAL 24 / GAL 32

ОПТИЧЕСКИЙ

НИВЕЛИР

CONDTROL GAL 20 / GAL 24 / GAL 32

ОПТИЧЕСКИЙ

НИВЕЛИР

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

GAL 20 GAL 24 GAL 32

Cредняя квадратич-

ная погрешность

измерения на 1 км

двойного хода

2,5 мм 2,0 мм 2,0 мм

Изображение прямое прямое прямое

Увеличение 20-X 24-X 32-X

Апертура объектива 40 мм 40 мм 40 мм

Минимальное рас-

стояние визирования

0,5 м 0,5 м 0,5 м

Коэффициент

дальномера

100 100 100

Цена деления

круглого уровня

8'/2 мм 8'/2 мм 8'/2 мм

Цена деления гори-

зонтального лимба

1° 1° 1°

Тип компенсатора магнитный магнитный магнитный

Рабочий диапазон

компенсатора

15' 15' 15'

Точность 0,8" 0,8" 0,8"

Размеры 190

128

123 мм 190

128

123 мм 190

128

123 мм

Вес 1,3 кг 1,3 кг 1,3 кг

Отверстие

для станового винта

5/8" 5/8" 5/8"

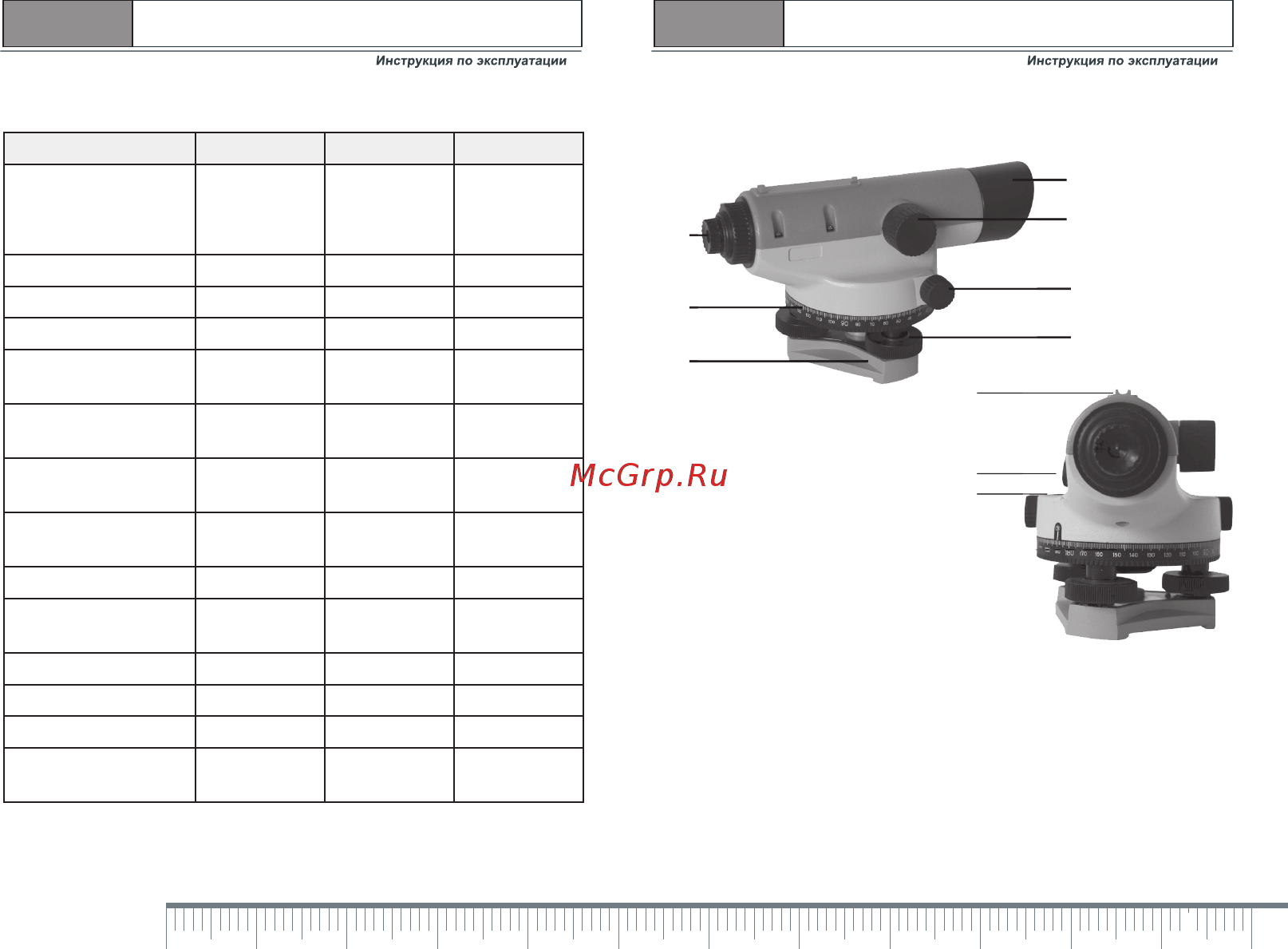

ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ ПРИБОРА

1 Бленда

2 Кремальера

3 Визир

4 Окуляр

5 Наводящий вид

6 Подъемные винты

7 Юстировочные винты круглого уровня

8 Горизонтальный лимб

9 Подставка

1 Подставка

2 Горизонтальный лимб

3 Окуляр

4 Бленда

5 Кремальера

6 Поворотный винт

7 Подъемные винты

8 Визир

9 Пентапризма

10 Пузырьковый уровень
