CONDTROL GAL 20 / GAL 24 / GAL 32

ОПТИЧЕСКИЙ

НИВЕЛИР

CONDTROL GAL 20 / GAL 24 / GAL 32

ОПТИЧЕСКИЙ

НИВЕЛИР

РАБОТА С ПРИБОРОМ

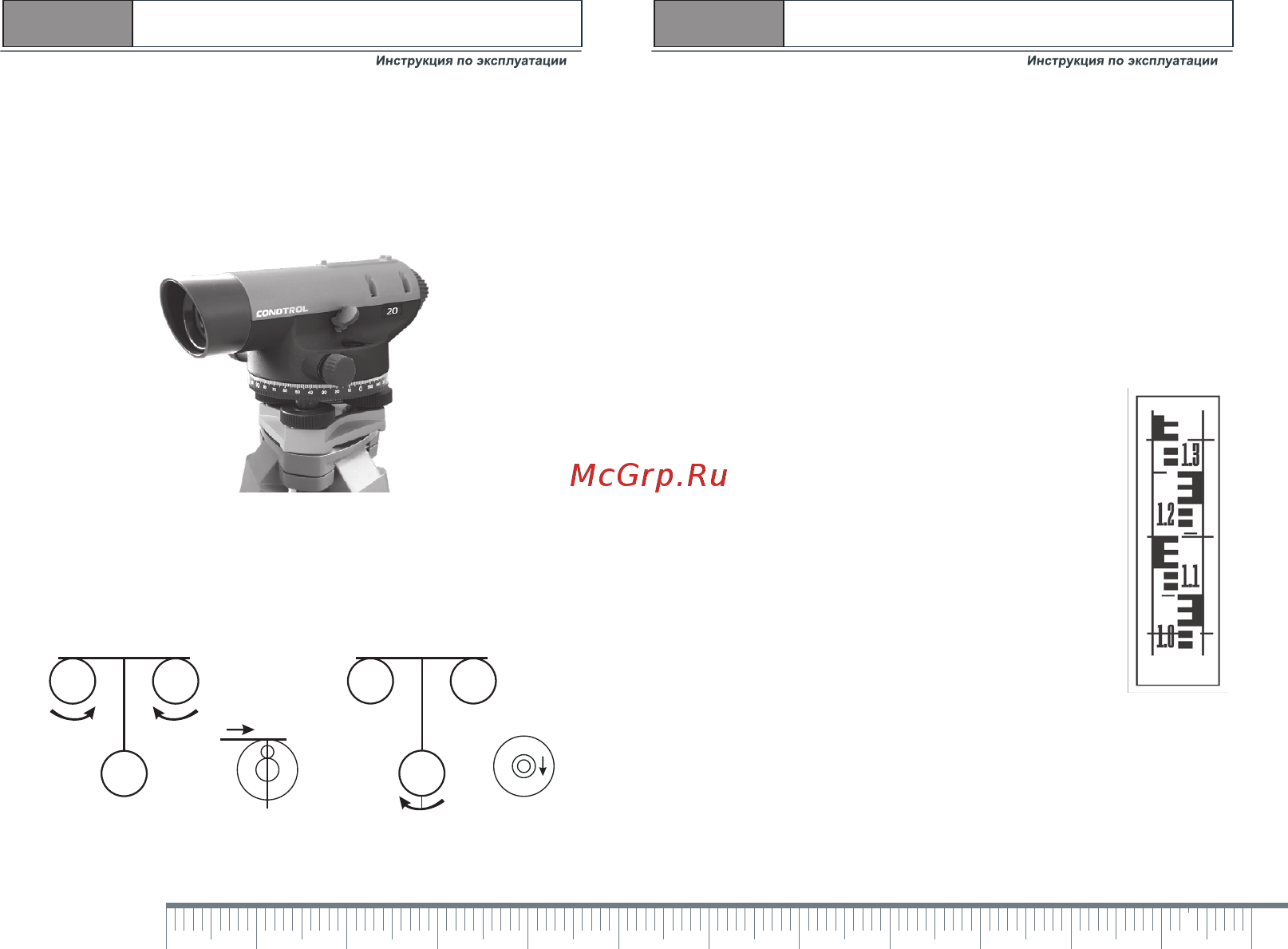

1. Установка прибора и горизонтирование

a) Установите необходимую высоту штатива и разместите штатив на

земле. Используя становой винт, плотно закрепите нивелир на штативе

(Рис. 2).

b) Подъемными винтами А, В, С установите пузырек в центр. Одновре-

менным вращением винтов А и В переместите пузырек вправо. Враще-

нием винта С переместите пузырек назад (Рис. 3).

B A

Рисунок 3

Рисунок 2

2. Наведение и фокусирование

а) Сетка нитей:

Наведите зрительную трубу на яркую поверхность или на рейку, ис-

пользуя прицел. Вращая окуляр, добейтесь четкого и яркого изобра-

жения сетки.

в) Наведение:

Вращайте кремальеру вперед для фокусировки на рейку, стоящую

дальше, или назад для фокусировки на рейку, расположенную бли-

же, до тех пор, пока не появится отчетливое изображение. Вращением

винта горизонтального наведения, расположите изображение рейки в

центре поля зрения.

3. Измерения

а) Превышение:

После наведения на рейку снимите отсчет по средней

нити, как показано на Рис. 4. (Отсчет равен 1.195 м)

в) Расстояние:

Возьмите отсчет по верхней и нижней дальномерным

нитям. Расстояние между прибором и рейкой будет

следующим:

(отсчет по верхней нити - отсчет по нижней нити) х100,

и как показано на рис. 4:

(1.352 м - 1.038 м) х 100 = 31.4 м

Рисунок 4
