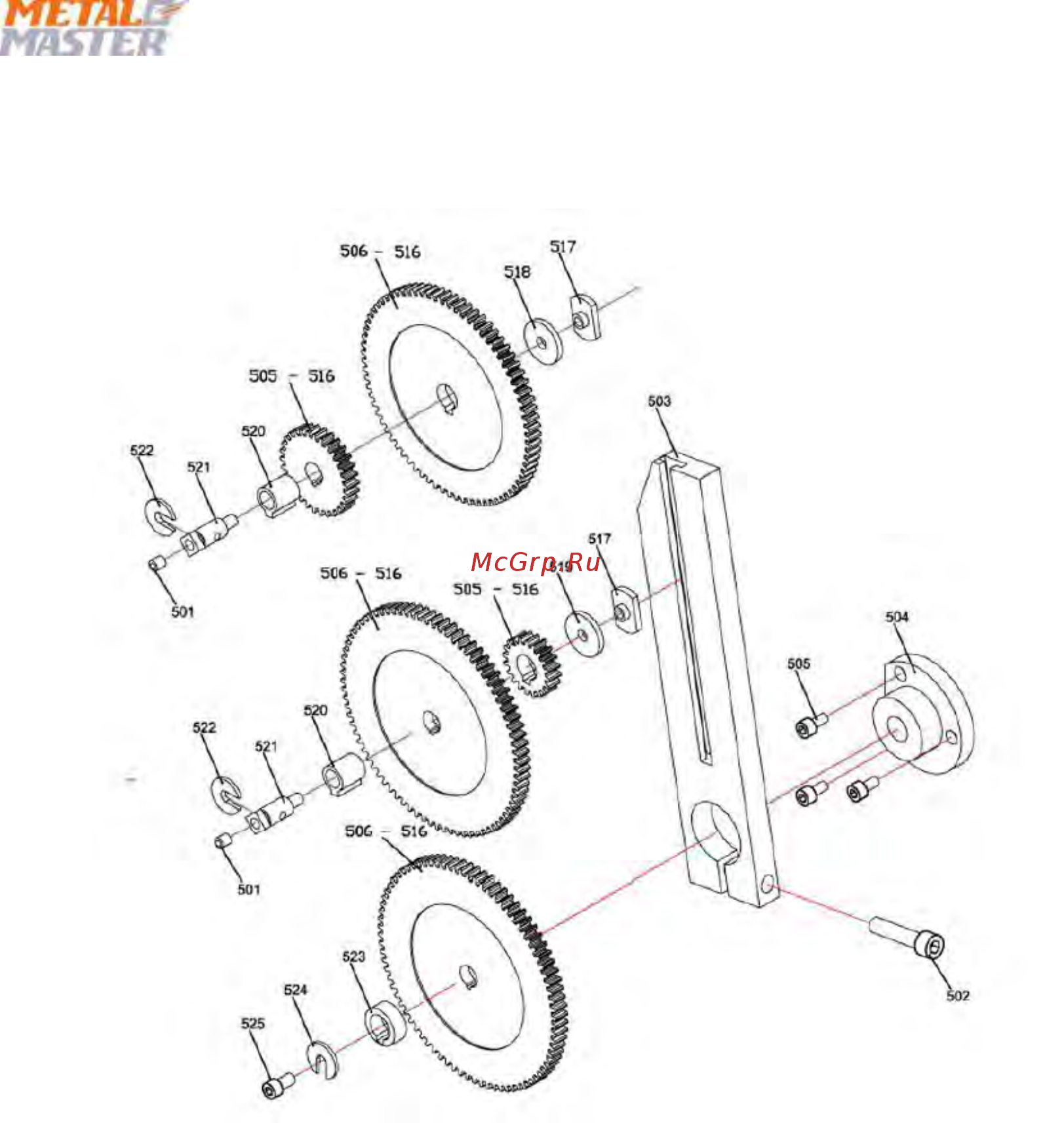

6.10 Сменная зубчатая передача – детализация
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
6.10.1 Перечень запасных частей сменной зубчатой
передачи
Позиция
Наименование
Кол-во
Размер
501
Масляный ниппель
2
502
Винт с внутренним шестигранником, DIN 912
1
М8х35
503
Направляющая сменной зубчатой передачи
1
235 мм
504
Основание подшипника, направляющая сменной зубчатой
передачи
1
1
505
Винт с внутренним шестигранником, DIN 912
3
М5 х 10
506
-
516
Сменная зубчатая передача, t=8 мм, Di = 14 мм
85 зубцов, модуль 1,5
80 зубцов, модуль 1,5
75 зубцов, модуль 1,5
70 зубцов, модуль 1,5
65 зубцов, модуль 1,5
60 зубцов, модуль 1,5
50 зубцов, модуль 1,5
45 зубцов, модуль 1,5
30 зубцов, модуль 1,5
25 зубцов, модуль 1,5
20 зубцов, модуль 1,5
517
Призматическая шпонка, направляющая сменной зубчатой
передачи
2
М5
518
Проставка
1
1,5 мм
519
Проставка
1
3 мм
520
Соединительный кожух, сменная зубчатая передача
2
521
Полуось
2
522
Стопорная шайба
2
523
Оправка распорки
1
524
Шайба
1
525
Винт с внутренним шестигранником, DIN 912
1
М6х10
