BF20V
Сверлильно-фрезерная голова
Страница:
31
Всего страниц:
38
Интервал
Где?
Что?
Как?
по
необходи-
мости
Освещение станка
Замена
галогеновой
лампы
Рис. 5-4: Замена галогеновой лампы
→ Поверните фрезерную головку вправо в горизонтальное
положение, как описано для поворота фрезерной головки в
пункте «Поворот сверлильно-фрезерной головки» на стр.
24. Так будет легче открыть крышку галогеновой лампы.
→ Вставьте маленькую отвертку в зазор между патроном
лампы и ее крышкой.
→ Повернув отвертку, можно легко снять крышку.
→ Извлеките галогеновую лампу при помощи ткани и
установите новую лампу.
→ Тип:
Штырьковая галогеновая лампа, Osram 12 В – 20 Вт, цоколь
G4
по
необходи-
мости
Замена
микропредо-
хранителя
- электроника
Рис. 5-5: Задняя панель
Крышка лампы
Патрон лампы
Микропредохранитель
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
BF20V
Сверлильно-фрезерная голова
Страница:
32
Всего страниц:
38
Интервал
Где?
Что?
Как?
каждые шесть месяцев
Смазать

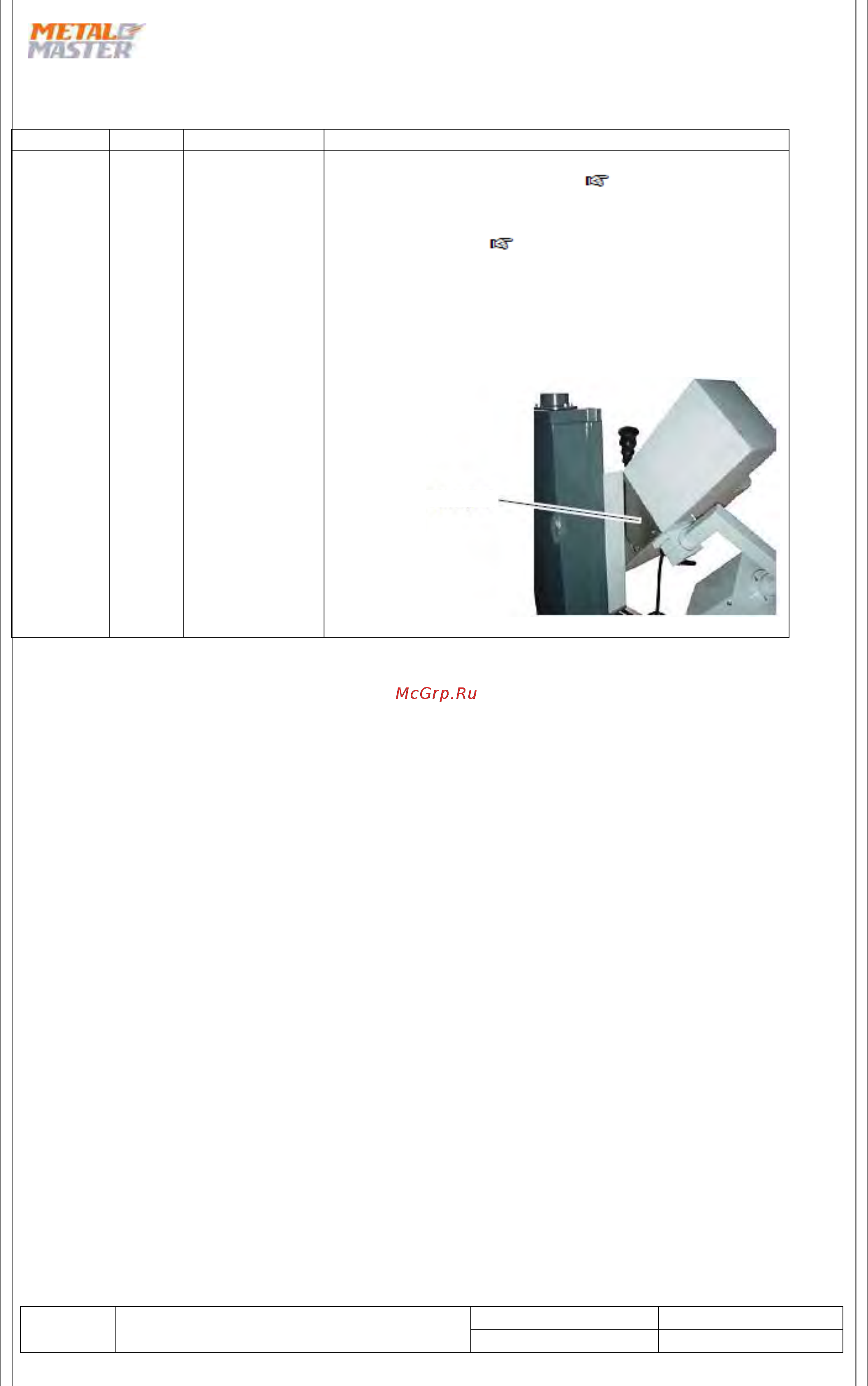

→ Поверните сверлильно-фрезерную головку полностью
вправо (90º), как описано в пункте
«Поворот сверлильно-
фрезерной головки» на стр. 24.
→ Убедитесь, что зажимные винты надежно затянуты, как
описано в пункте
«Поворот сверлильно-фрезерной
головки» на стр. 24, и что сверлильно-фрезерная головка не
сможет самопроизвольно наклониться.
→ Снимите заднюю крышку.
→ Смажьте зубчатые колеса. Убедитесь, что смазка не попала
на муфту точной подачи втулки шпинделя.
Рис. 5-6: Задняя сторона
5.3
Ремонт
Для любых работ по ремонту обращайтесь к сотрудникам технической службы
поставщика либо отправьте сверлильно-фрезерный станок в наш адрес.
При осуществлении ремонта квалифицированными техническими специалистами
они должны следовать указаниям настоящего руководства.
Поставщик не несет ответственности и не предоставляет гарантию против
повреждений и неисправностей, вызванных несоблюдением настоящего
руководства по эксплуатации.
При ремонте необходимо использовать только
○ исправный и подходящий инструмент
○ оригинальные запасные части или части серийного производства, одобренные
поставщиком.
