Для снятия – разблокируйте фиксатор B патрона задней бабки. Придерживая вращающийся центр,

вращайте маховик С против часовой стрелки, чтобы задвинуть патрон А, до тех пор, пока

вращающийся центр не освободиться из патрона.

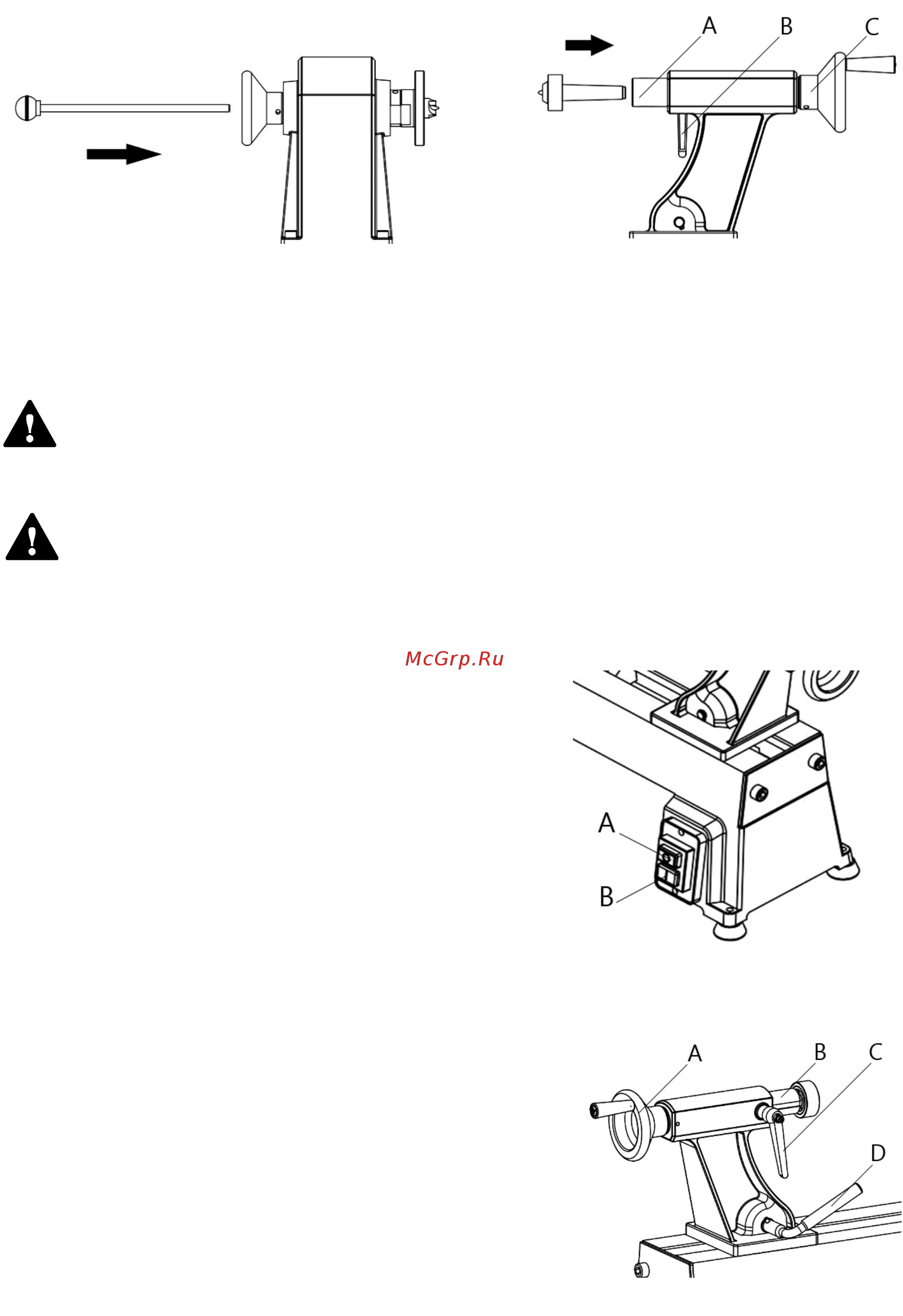

Рисунок 11. Рисунок 12.

4. ЭКСПЛУАТАЦИЯ

Перед выполнением любого из следующих действий отключите станок из сети.

Убедитесь, что выключатель в положении «ВЫКЛ».

4.1 Запуск и остановка станка

Убедитесь, что технические характеристики электродвигателя и сети

электропитания соответствуют.

Для запуска станка, переведите выключатель в положение «ВКЛ.», нажав клавишу В (рис. 13). Для

остановки станка, переведите выключатель в положение «ВЫКЛ.», нажав клавишу А.

4.2 Регулировка положения подручника

Высоту подручника и его расположение на основании

станка можно регулировать.

Для регулировки высоты положения подручника – ослабьте

фиксатор С положения подручника А (рис. 8) на кронштейне

B, установите необходимую высоту подручника, затяните

фиксатор C.

Для регулировки расположения подручника на основании

станка – ослабьте фиксатор D положения подручника на

основании станка, передвиньте подручник A вперед или

назад, до достижения необходимого положения.

Затяните фиксатор D положения подручника на основании

станка.

4.3 Регулировка положения задней бабки

Ослабьте фиксирующую ручку D задней бабки (рис. 14) и

установите заднюю бабку в нужную позицию. Затяните

ручку-фиксатор. Ручка-фиксатор C патрона фиксирует

патрон B задней бабки. Маховик А выдвигает и задвигает

патрон.

Рисунок 13.

Рисунок 14.
