Белмаш BELMASH WL-300/450VS S079A [6/17] Основные элементы

1.3 Основные элементы

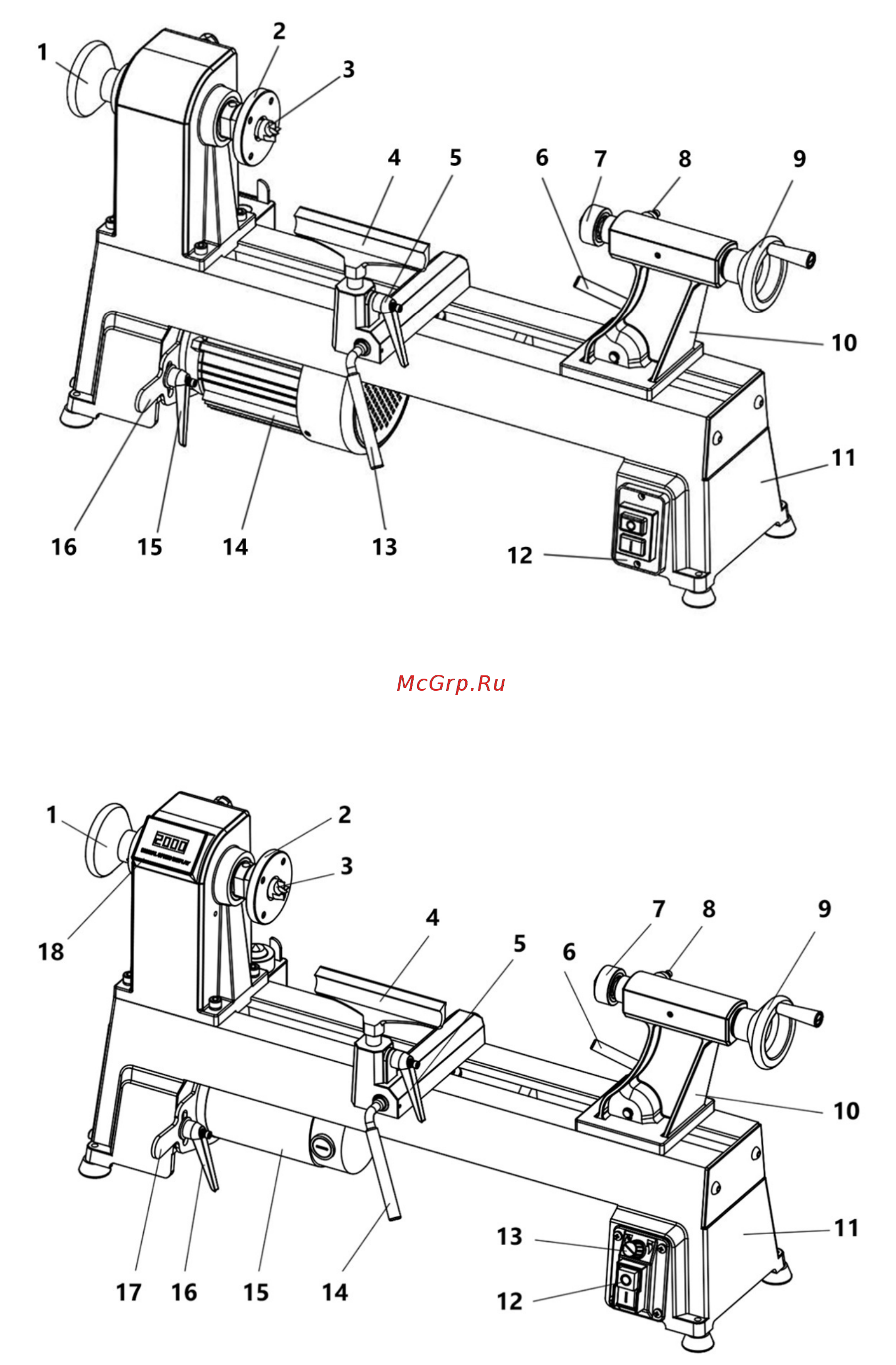

Рисунок 3. Основные элементы для модели BELMASH WL-300/450

1 – маховик шпинделя, 2 – планшайба, 3 – поводковый патрон, 4 – подручник, 5 – фиксатор положения подручника,

6 – фиксатор положения задней бабки, 7 – вращающийся центр, 8 – фиксатор патрона задней бабки, 9 – маховик

задней бабки, 10 – задняя бабка, 11 – основание станка, 12 – выключатель, 13 – фиксатор положения подручника на

основании станка, 14 – асинхронный электродвигатель, 15 – фиксатор натяжения ремня,

16 – рукоятка натяжения ремня.

Рисунок 4. Основные элементы для модели BELMASH WL-300/450VS

1 – маховик шпинделя, 2 – планшайба, 3 – поводковый патрон, 4 –

подручник, 5 – фиксатор положения подручника,

6 – фиксатор положения задней бабки, 7 – вращающийся центр, 8 – фиксатор патрона задней бабки, 9 – маховик

задней бабки, 10 – задняя бабка, 11 – основание станка, 12 – выключатель, 13 – регулировка скорости, 14 – фиксатор

положения подручника на основании станка, 15 – коллекторный электродвигатель, 16 – фиксатор натяжения ремня,

17 – рукоятка натяжения ремня, 18 – табло скорости
