4.4 Регулировка скорости

Модель BELMASH WL-300/450 имеет пять скоростей.

Модель BELMASH WL-300/450VS имеет три диапазона скоростей.

Для настройки скорости в необходимом диапазоне,

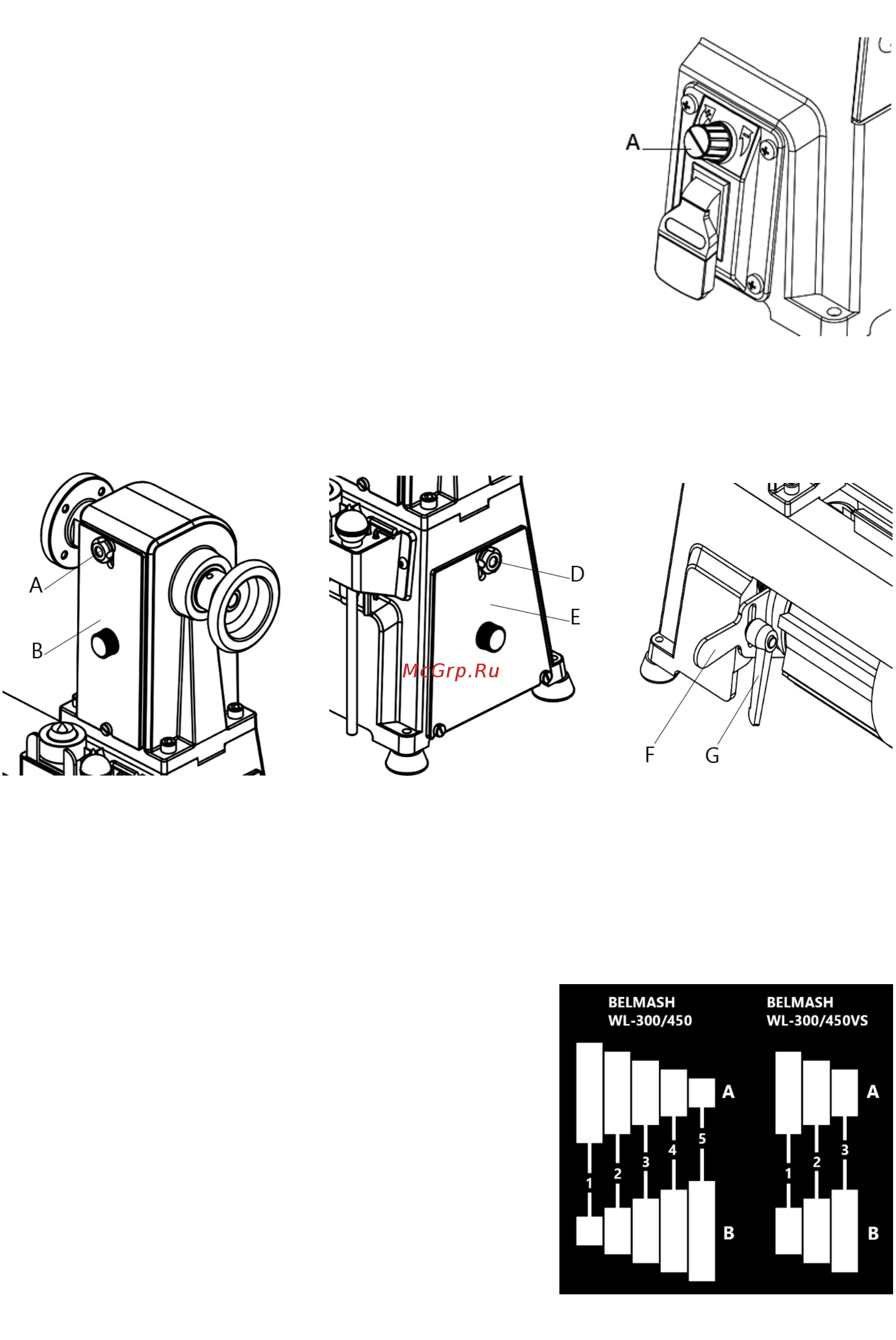

поворачивайте ручку регулировки скорости А (рис. 15). Обороты

можно отследить на табло скорости.

Для смены скорости или диапазона скоростей – ослабьте

фиксатор А задней панели В (рис. 16), приподнимите заднюю

панель В и поверните в верхнее положение, зафиксируйте

фиксатором в этом положении. Ослабьте фиксатор D боковой

панели E (рис. 17), приподнимите боковую панель Е и поверните

в верхнее положение, зафиксируйте фиксатором в этом

положении.

Ослабьте приводной ремень, подняв рукоятку натяжения ремня G и повернув фиксатор

натяжения ремня F (рис. 18).

Рисунок 16. Рисунок 17. Рисунок 18.

Наденьте приводной ремень на необходимую ступень шкива передней бабки А и соответ-

ствующую ступень шкива электродвигателя В, руководствуясь рисунком 19.

У модели BELMASH WL-300/450, при положении приводного ремня 1, скорость составит 430

об./мин., 2 – 750 об./мин., 3 – 1150 об./мин., 4 – 1800 об./мин., 5 – 2800 об./мин.

У модели BELMASH WL-300/450VS, при положении

приводного ремня 1, диапазон скоростей составит

450÷1100 об./мин., 2 – 960÷2400 об./мин., 3 – 1400÷3500

об./мин.

При помощи ручки регулировки натяжения ремня G

отрегулируйте натяжение приводного ремня. Поднимая

ручку, вы уменьшаете натяжение приводного ремня.

Опуская ручку, вы увеличиваете натяжение приводного

ремня. Зафиксируйте натяжение фиксатором натяжения F.

При правильной настройке, отклонение ремня при легком

нажатии по середине составит не более 10 мм. Регулируйте

натяжение до достижения необходимого результата.

Закройте переднюю заднюю и боковую панели, зафиксируйте их фиксаторами в этом положении.

Рисунок 19.

Рисунок 15.
