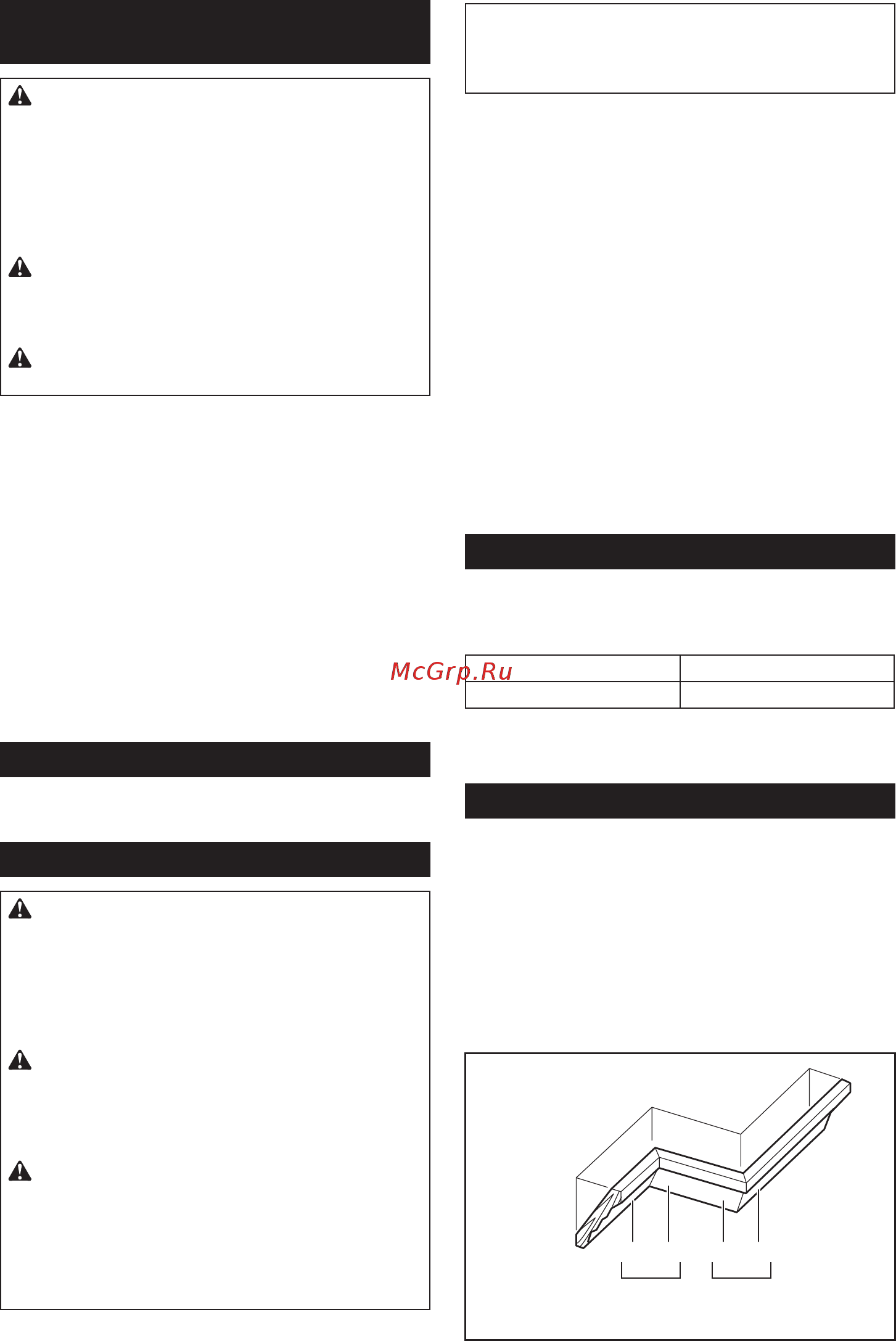

109 EESTI
Liuglõike (presslõike) tegemine
(laiade detailide lõikamine)
HOIATUS: Liugsaagimisel tõmmake kelk
esmalt lõpuni enda poole ja vajutage käepide
täielikult alla, seejärel lükake kelku juhttõkise
poole. Saagimist ei tohi alustada enne, kui olete
kelgu täielikult enda poole tõmmanud. Kui teete
liugsaagimise ilma kelku täielikult enda poole tagasi
tõmbamata, võib toimuda ootamatu tagasilöök, mis
võib tekitada tõsise vigastuse.
HOIATUS: Ärge mingil juhul tehke liugsaa-
gimist kelku enda poole tõmmates. Kui tõmbate
kelkusaagimiseajalendapoole,võibtoimudaoota-
matu tagasilöök, mis võib tekitada tõsise vigastuse.
HOIATUS: Liugsaagimist ei tohi teha, kui
käepide on lukustatud langetatud asendisse.
►Joon.44: 1. Lukustustihvt
1. Vabastage lukustustihvt nii, et kelk saaks vabalt
libiseda.
2. Kinnitage töödeldav ese õiget tüüpi
kinnitusrakisega.
3. Tõmmake kelk lõpuni enda poole.
4. Lülitagemasinsissejajälgige,etsaeketaseipuu-
tukskuskilevastu,jaoodake,kunisaeketassaavutab
täiskiiruse.
5. Vajutagekäepideallajalükake kelku juhttõkise
poole ning läbi töödeldava eseme.
6. Kuilõigeontehtud,lülitagetööriistväljajaoodake
tera täieliku peatumiseni, enne kui viite selle tagasi
ülestõstetud asendisse.
Kaldlõikamine
Juhinduge eespool toodud lõigust „Eerunginurga
reguleerimine”.
Fassettlõikamine
HOIATUS: Kui olete saeketta fassettlõika-
miseks valmis seadnud, veenduge enne masina
kasutamist selles, et kelgu ja saeketta liikumistee-
kond oleks kogu kavandatava saagimise ulatuses
vaba. Kelgu või saeketta liikumise katkestamine
saagimisekäigusvõibpõhjustadaootamatutagasi-
löögi, mis võib kaasa tuua tõsise vigastuse.
HOIATUS: Hoidke käed faasisaagimise ajal
saeketta teelt eemal. Saeketta nurk võib saeketta
tegelikkuteekondasaagimisekäiguskasutajaeest
varjata,kokkupuudesaekettagapõhjustabtõsise
vigastuse.
HOIATUS: Saeketast ei tohiks tõsta enne
selle täielikku seiskumist. Faasisaagimise käigus
võibmahasaetudklotsjäädatoetumavastusaeketta
külge. Kui saeketas tõstetakse üles enne selle seis-
kumist,võibketashaarataklotsikaasajapaisata
eemale, purustades selle ning tekitades tõsiste vigas-
tuste ohu.
TÄHELEPANU:
Käepideme alla vajutamisel
avaldage saekettaga paralleelset survet. Kui pöör-
daluselepüstjaltsurvetavaldadavõikuisurvesuunda
saagimiseajalmuuta,siisvähenebsaagimisetäpsus.
►Joon.45
1. Eemaldageküljelt,kustetahatekelkukallutada,
ülemine piire.
2. Vabastage lukustustihvt.
3.
Reguleerigekaldenurkjaotises„Kaldenurgaregulee-
rimine”kirjeldatudtoimingujärgi.Seejärelpingutagenupp.
4. Fikseerige töödeldav detail kinnitusrakise abil.
5. Tõmmake kelk lõpuni enda poole.
6. Lülitagemasinsissejajälgige,etsaeketaseipuu-
tukskuskilevastu,jaoodake,kunisaeketassaavutab
täiskiiruse.
7. Langetage käepide madalaimasse asendisse,
avaldadessamalajalteragaparalleelsetsurvet,ning
lükake kelku töödeldava detaili lõikamiseks juht-
piirde suunas.
8. Kuilõigeontehtud,lülitagetööriistväljajaoodake
tera täieliku peatumiseni, enne kui viite selle tagasi
ülestõstetud asendisse.
Liitlõikamine
Liitlõikaminekujutabendasttöödeldavadetaili
samaaegsetkaldlõikamistjaeerunginurgalõikamist.
Liitsaagimist saab teha tabelis näidatud nurga all.
Eerunginurk Fassettnurk
Vasakjaparem0°-45° Vasakjaparem0°-45°
Liitlõiketegemiseljuhindugelõikudest„Presslõikamine”,
„Liuglõike(presslõike)tegemine”,„Kaldlõikamine”ja
„Fassettlõikamine”.
Kaare- ja nõgusproili freesimine
Kaare-janõgusproilesaabfreesidaliuglõikeeerungis-
aega,kuiproilidonasetatudeerungialuselelapiti.
Kaarevigurproililõikamiseksonkaksjanõgusproililõi-
kamiseksüksvõimalus;52/38°kaareproililõikamine,45°
kaareproililõikaminening45°nõgusproililõikamine.
►Joon.46: 1.52/38°kaareproil2.45°kaareproil
3.45°nõgusproil
Onolemaskaare-janõgusproilideühendused,mis
sobivad90°sisenurkadesse((a)ja(b)joonisel)ja90°
välisnurkadesse((c)ja(d)joonisel).
(a) (b) (c) (d)
12
1. Sisenurk 2. Välisnurk
