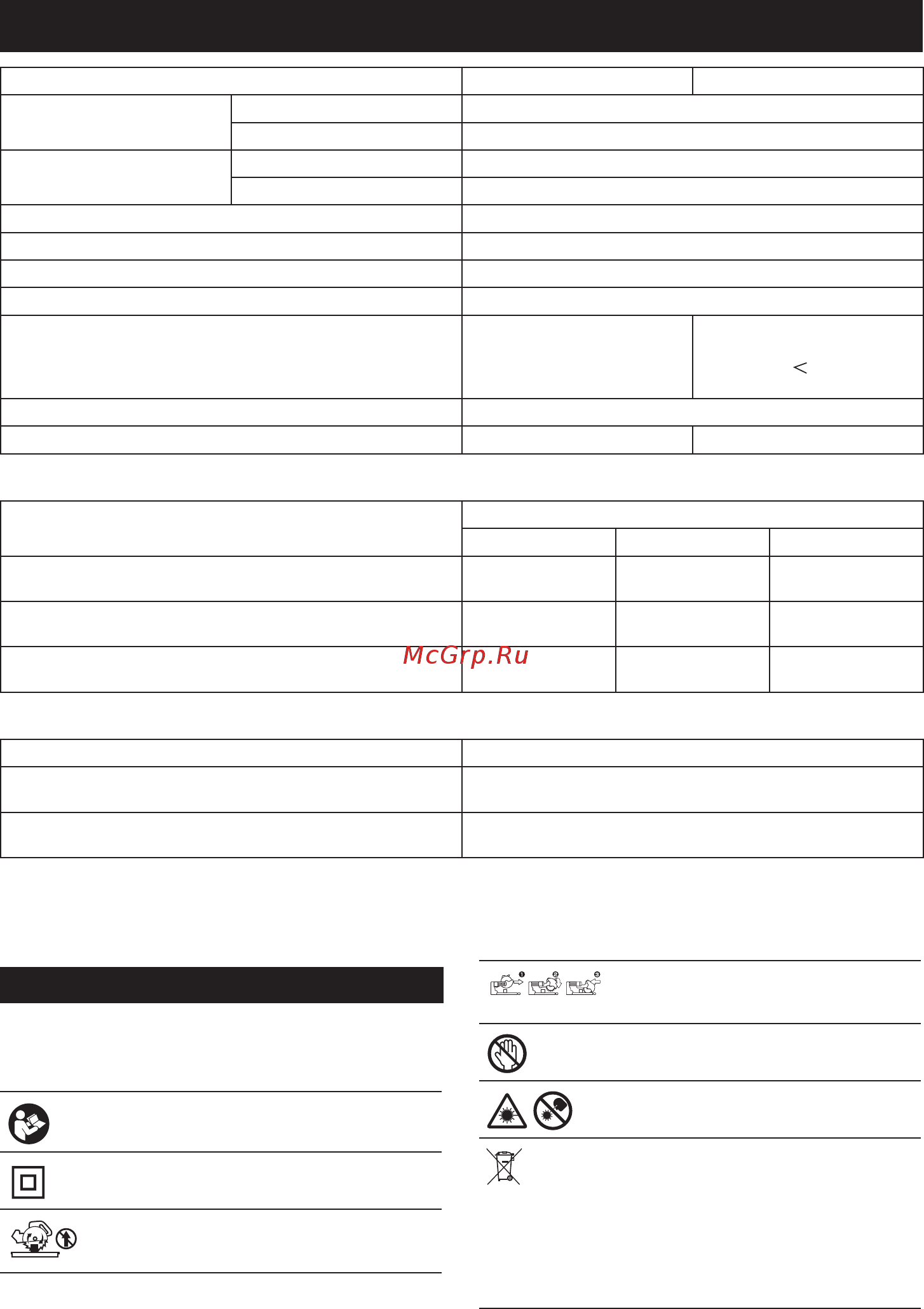

![Makita LS1019L [70/132] Specifikācijas](/views2/1628526/page70/bg46.png)
70 LATVIEŠU
LATVIEŠU (Oriģinālie norādījumi)
SPECIFIKĀCIJAS
Modelis: LS1019 LS1019L
Asmens diametrs Eiropas valstis 260 mm
ValstisārpusEiropas 255 mm – 260 mm
Atveres diametrs Eiropas valstis 30 mm
ValstisārpusEiropas 25,4 mm
Zāģaasmensiezāģējumamaks.biezums 3,2 mm
Maks.zāģēšanasleņķis Pa labi 60°, pa kreisi 60°
Maks.slīpaisleņķis Pa labi 48°, pa kreisi 48°
Ātrumsbezslodzes(apgr./min) 3 200 min
-1
Lāzeraveids - Sarkanaislāzers650nm,
maksimālāizejas
jauda 1,6 mW
(lāzeraklase2M)
Izmēri(GxPxA) 805 mm x 644 mm x 660 mm
Neto svars 26,1 kg 26,3 kg
Zāģēšanas jauda (A x P)
Zāģēšanas leņķis Slīpleņķa zāģēšana
45° (pa kreisi) 0° 45° (pa labi)
0° 42 mm × 310 mm
58 mm x 279 mm
68 mm × 310 mm
91 mm × 279 mm
29 mm × 310 mm
43 mm × 279 mm
45° (pa labi un pa kreisi) 42 mm × 218 mm
58 mm × 197 mm
68 mm × 218 mm
91 mm × 197 mm
29 mm × 218 mm
43 mm × 197 mm
60° (pa labi un pa kreisi) - 68 mm × 155 mm
91 mm × 139 mm
-
Zāģēšanas jauda speciāliem zāģēšanas veidiem
Zāģēšanas veids Zāģēšanas jauda
Griestucokols45°leņķī
(izmantojotgriestucokolaaizturakloķi)
168 mm
Grīdlīste
(izmantojothorizontālāsskrūvspīles)
133 mm
• Nepārtrauktāsizpētesunizstrādesprogrammasdēļšeituzrādītāsspecikācijasvartiktmainītasbez
brīdinājuma.
• Atkarībānovalstsspecikācijasvaratšķirties.
• SvarsatbilstīgiEPTAprocedūrai01/2014
Simboli
Zemākirattēlotisimboli,kasattiecasuziekārtu.Pirms
darbarīkaizmantošanaspārliecinieties,vaipareizi
izprotattonozīmi.
Izlasietlietošanasrokasgrāmatu.
DIVKĀRŠĀIZOLĀCIJA
Laiizvairītosnoatlecošiemgružiem,
turpinietturētzāģaaugšdaļuuzlejulīdz
asmensirpilnībāapstājies.
Veicotslīdeszāģēšanu,vispirmspavelciet
rāmilīdzgalamunnospiedietrokturi,pēc
tambīdietrāmivirzošāsbarjerasvirzienā.
Neturietrokuvaipirkstusasmenstuvumā.
Nekādāgadījumāneskatietieslāzerastarā.
Tiešslāzerastarsvarievainotacis.
TikaiESvalstīm
Neizmetietelektriskāsiekārtaskopā
armājturībasatkritumiem!Saskaņāar
Eiropasdirektīvuparlietotajāmelektro-
iekārtāmunelektronikasiekārtāmuntās
iekļaušanuvalstslikumdošanālietotais
elektriskaisaprīkojumsjāsavācatsevišķi
unjānogādāotrreizējaipārstrādeividi
saudzējošāveidā.
