66 SUOMI
Mittaus
Mittaaseinänleveysjaleveydensäätämiseksityökappa-
leen sen mukaan. Varmista aina, että työkappaleen sei-
nän kosketusreunan leveys on sama kuin seinän pituus.
►Kuva47: 1. Työkappale 2. Seinän leveys
3. Työkappaleen leveys 4. Seinän
kosketusreuna
Käytä aina useita testisahauksia sahauskulmien
tarkistamiseen.
Asetakruunumallisiajakoveriareunalistojasahattaessa
viistekulmajajiirisahauskulmataulukon(A)mukaisestija
aseta listat sahausalustalle taulukon (B) mukaisesti.

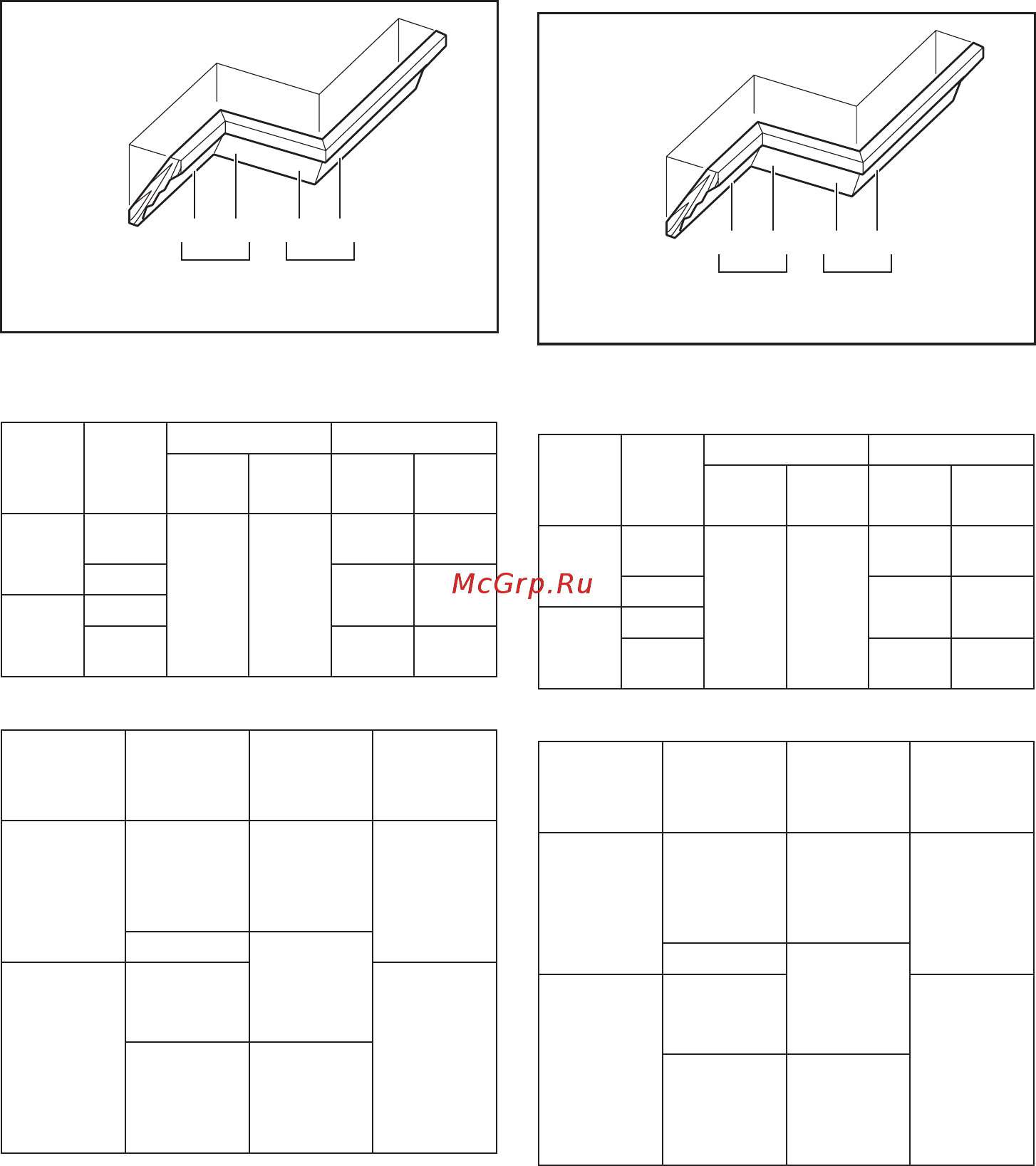

Kun kyseessä on
vasemmanpuoleinen viistesahaus
(a) (b) (c) (d)
12
1. Sisäkulma 2. Ulkokulma
Taulukko (A)
–
Kuvassa
reunan
muoto-
asento
Kallistuskulma Jiirikulma
52/38°
-tyyppi
45°-tyyppi
52/38°
-tyyppi
45°-tyyppi
Sisäkul-
maan
(a) Vasen
33,9°
Vasen
30°
Oikea
31,6°
Oikea
35,3°
(b) Vasen
31,6°
Vasen
35,3°
Ulkokul-
maan
(c)
(d) Oikea
31,6°
Oikea
35,3°
Taulukko (B)
– Kuvassa
reunan
muotoasento
Reunan
muoto
sahausvas-
tetta vasten
Valmis
kappale
Sisäkulmaan (a) Katon kos-
ketusreunan
tulee olla
sahausvas-
tetta vasten.
Valmis
kappale
tulee terän
vasemmalle
puolelle.
(b) Seinän
kosketusreu-
nan tulee olla
sahausvas-
tetta vasten.
Ulkokulmaan (c) Valmis kap-
pale tulee
terän oikealle
puolelle.
(d) Katon kos-
ketusreunan
tulee olla
sahausvas-
tetta vasten.
Esimerkki:
Kun kyseessä on 52/38° kruunumallisen reunalistan
sahaus asentoon (a) kuvan yllä:
• Kallistajalukitsekallistuskulma-asetukseksi33,9°
VASEN.
• Säädäjalukitsejiirisahauskulma-asetukseksi
31,6° OIKEA.
• Aseta kruunulista leveä selkäpuoli (piilossa)
alaspäin kääntölevylle siten, että SISÄKATTOA
KOSKETTAVA REUNA tulee sahan sahausvas-
tetta vasten.
• Valmiskappaletuleesahauksenjälkeenaina
terän VASEMMALLE puolelle.
Kun kyseessä on oikeanpuoleinen
viistesahaus
(a) (b) (c) (d)
12
1. Sisäkulma 2. Ulkokulma
Taulukko (A)
–
Kuvassa
reunan
muoto-
asento
Kallistuskulma Jiirikulma
52/38°
-tyyppi
45°-tyyppi
52/38°
-tyyppi
45°-tyyppi
Sisäkul-
maan
(a) Oikea
33,9°
Oikea
30°
Oikea
31,6°
Oikea
35,3°
(b) Vasen
31,6°
Vasen
35,3°
Ulkokul-
maan
(c)
(d) Oikea
31,6°
Oikea
35,3°
Taulukko (B)
– Kuvassa
reunan
muotoasento
Reunan
muoto
sahausvas-
tetta vasten
Valmis
kappale
Sisäkulmaan (a) Seinän
kosketusreu-
nan tulee olla
ohjauskiskoa
vasten.
Valmis kap-
pale tulee
terän oikealle
puolelle.
(b) Katon kos-
ketusreunan
tulee olla
ohjauskiskoa
vasten.
Ulkokulmaan (c) Valmis
kappale
tulee terän
vasemmalle
puolelle.(d) Seinän
kosketusreu-
nan tulee olla
ohjauskiskoa
vasten.
