Гейзер старт без крана 11069 [5/16] Схема подключения

1. Скоба

2. Картридж (3 шт.)

3. Тройник-адаптер

4. Трубка соединительная 1/4”

5. Излив крана

6. Корпус крана

7. Чашка декоративная

8. Резиновая прокладка большая

9. Резиновая прокладка малая

10. Шайба пластмассовая

11. Гайка крепежная с гроверной

шайбой

12. Пистон

13. Упорное пластиковое кольцо

14. Га й ка

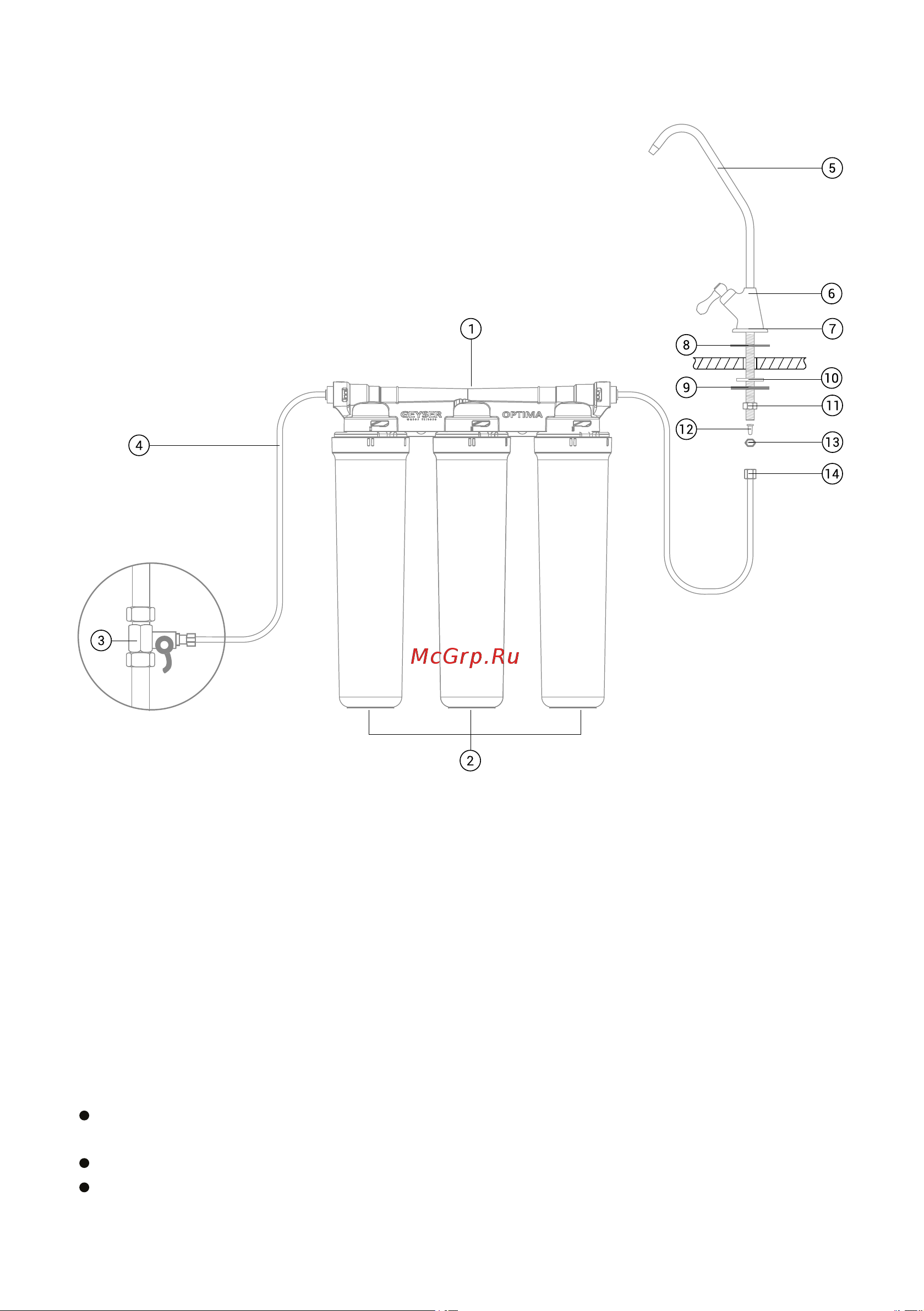

Рис. 1. Схема подключения Гейзер Оптима.

* Изготовитель оставляет за собой право вносить в конструкцию и комплектацию системы незначительные

улучшения без их отражения в данной инструкции. Наличие крана зависит от комплектации.

СХЕМА ПОДКЛЮЧЕНИЯ*

РЕКОМЕНДАЦИИ

ПО ПОДКЛЮЧЕНИЮ И ИСПОЛЬЗОВАНИЮ

Подключение производится квалифицированным специалистом или представителем

предприятия-изготовителя.

При самостоятельном подключении в точности следуйте инструкции.

Не рекомендуется без необходимости разбирать заводские соединения.
