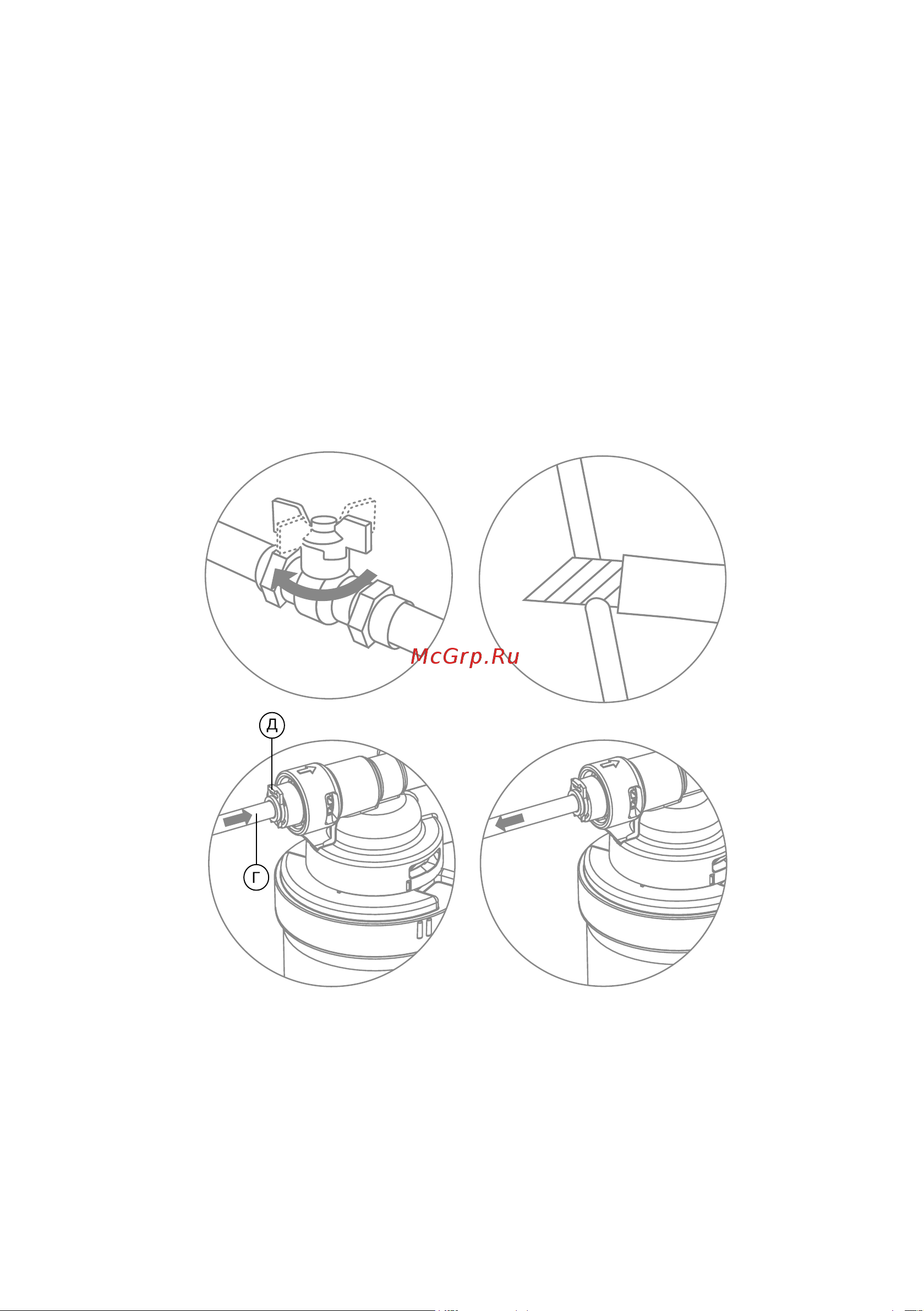

ПРИСОЕДИНЕНИЕ ГИБКИХ ТРУБОК

Внимание! Направление потока воды (вход/выход) обозначено стрелкой на скобе.

1. Перед началом работ перекройте подачу холодной воды (рис. 7) к месту

подключения и сбросьте давление воды в системе, открыв вентиль смесителя.

2. Разрежьте трубку из комплекта поставки (рис. 8) на две части. Срез должен

быть только под прямым углом, ровным, без зазубрин и волн.

3. Вставьте трубку в фитинг на вход в фильтр через цанговое кольцо (Г) и стопорную

клипсу (Д) до упора (рис. 9). Для герметизации соединения, приложите допол-

нительное усилие, при этом трубка утопится еще примерно на 3 мм и будет плотно

обжата резиновым кольцом фитинга. Аналогичным способом подключите трубку

в фитинг на «выход» из фильтра.

4. Потяните трубки для проверки соединений (рис. 10).
