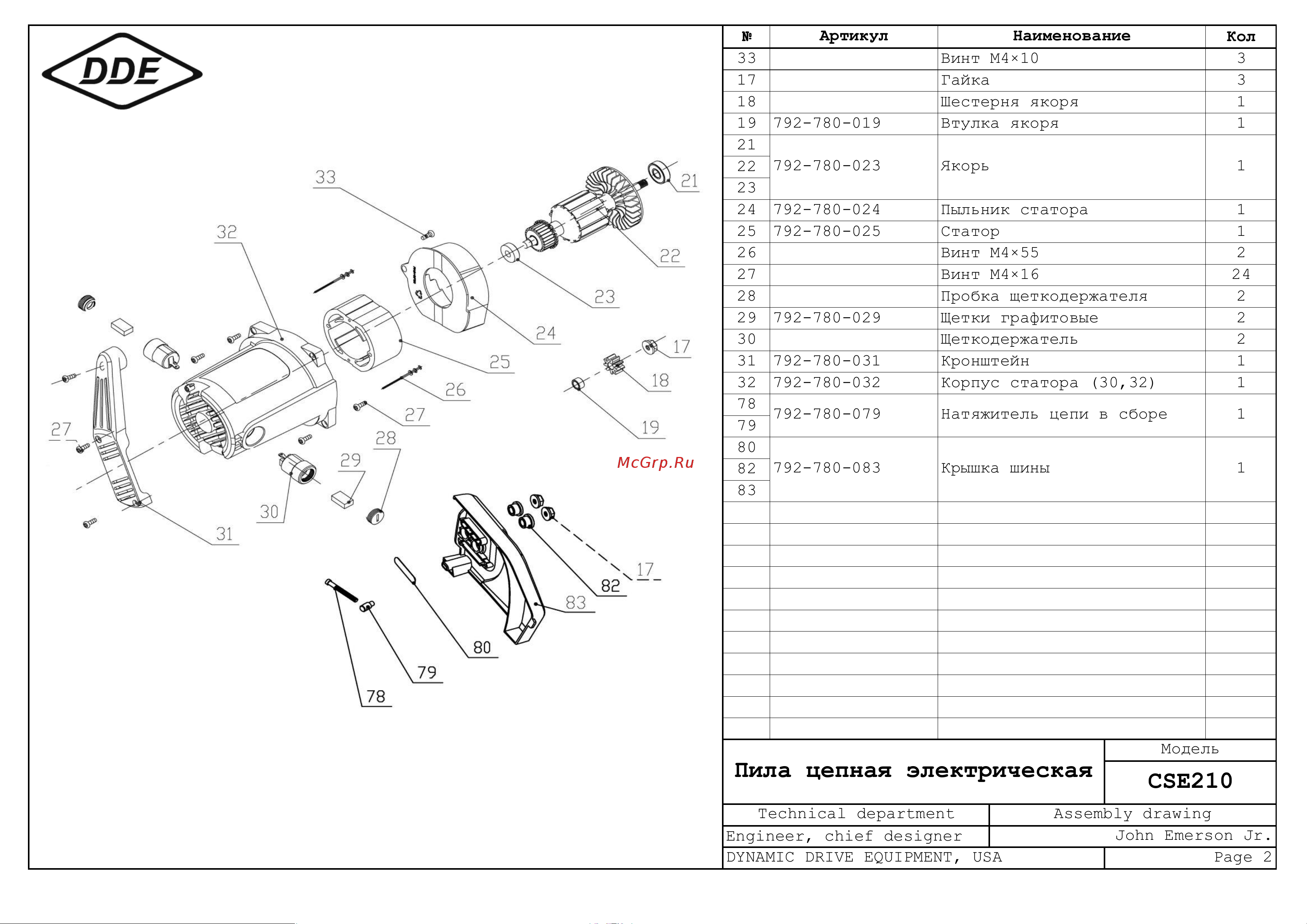

![DDE CSE210 16" 792-780 Деталировка онлайн [2/3] 852221](/img/pdf.png)
DDE CSE210 16" 792-780 Деталировка онлайн [2/3] 852221
№ Кол
33 Винт М4×10 3
17 Гайка 3
18 Шестерня якоря 1
19 792-780-019 Втулка якоря 1
21
22
23
24 792-780-024 Пыльник статора 1
25 792-780-025 Статор 1
26 Винт М4×55 2
27 Винт М4×16 24
28 Пробка щеткодержателя 2
29 792-780-029 Щетки графитовые 2
30 Щеткодержатель 2
31 792-780-031 Кронштейн 1
32 792-780-032 Корпус статора (30,32) 1
78
79
80
82
83
Engineer, chief designer
1
792-780-079
1
792-780-023
Наименование
Артикул
Пила цепная электрическая
Модель
CSE210
Technical department
Assembly drawing
Якорь
Натяжитель цепи в сборе
Крышка шины
792-780-083
1
John Emerson Jr.
DYNAMIC DRIVE EQUIPMENT, USA
Page 2
